Anschlussplan UC-Serie

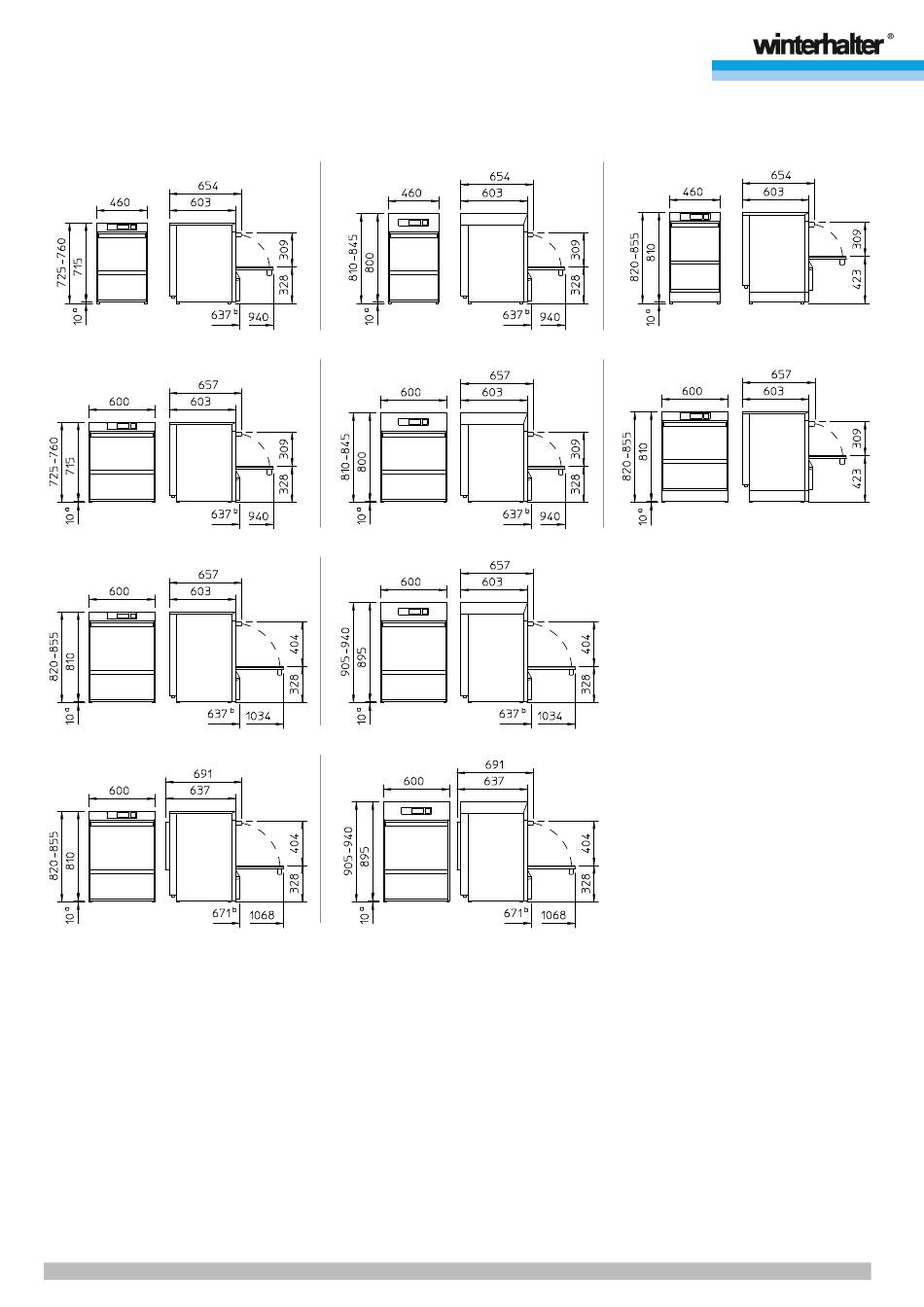

Abmessungen
UC-S
UC-M
UC-L
UC-XL
a
Durch Entfernen der Maschinenfüße verringert sich die Maschinenhöhe um 10 mm.
b
Ohne eingebaute Vorratsbehälter für Reiniger und Klarspüler verringert sich die Tiefe um 20 mm.
Technische Änderungen vorbehalten
UC-S Energy
UC-M Energy
UC-L Energy
UC-XL Energy
|
89014349; Version 2; 2022-12
UC-S Excellence-i(Plus)
UC-M Excellence-i(Plus)
|
1
