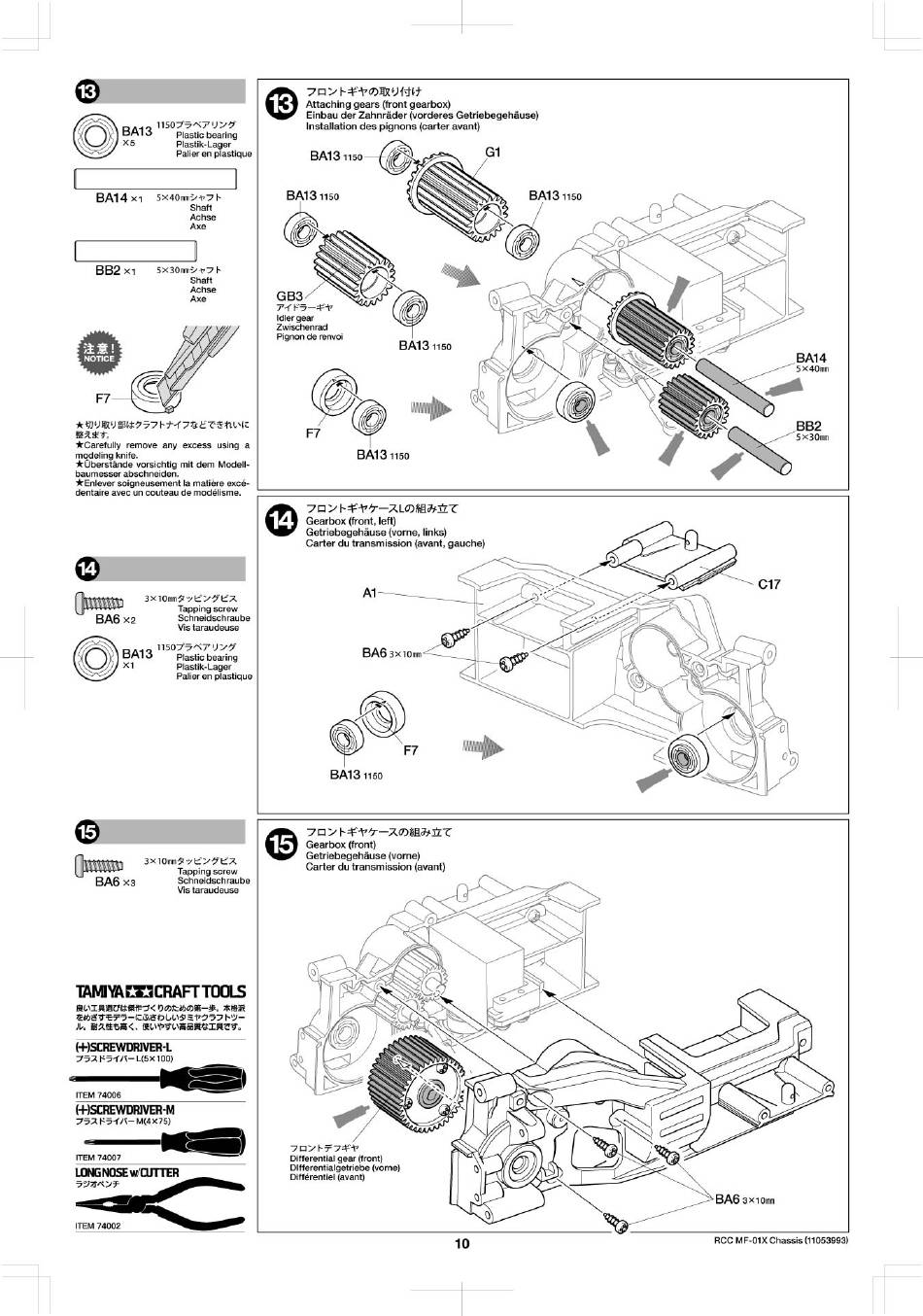

Tamiya MF-01X Bedienungsanleitung Seite 10

13)
BA13
Plastic bearing
Plastik-Lager
Palier en plastique
Shaft
Achse
Axe
BB2 x
5X30mY&7
Shaft
Achse
Axe
NOTICE
*Carefully remove any excess using a
modeling knife.
*Überstände vorsichtig mit dem Modell-
baumesser abschneiden.
*Enlever soigneusement la matiére excé-
dentaire avec un couteau de modélisme.
Tapping screw
Schneidschraube
Vis taraudeuse
BA13
Plastic bearing
Plastik-Lager
Palier en plastique
15)
Tapping screw
BAG
Schneidschraube
Vis taraudeuse
(+)SCREWtmm-L
F30S— L(5X 100)
ITEM 74006
("SCREWDRIVER-M
M(4x 75)
ITEM 74007
ITEM 74002
13
Attaching gears (front gearbox)
Einbau der Zahnräder (vorderes Getriebegehäuse)
Installation des pignons (carter avant)
BA131150
BA131150
GB3
Idler gear
Zwischenrad
Pignon renvoi
BA131150
BA131150
Gearbox (front, left)
Getriebegehäuse (vorne, links)
Carter du transmission (avant, gauche)
BA131150
15
Gearbox (front)
Getriebegehäuse (vome)
Carter du transmission (avant)
Differential gear (front)
Differentialgetriebe (vorne)
Différentiel (avant)
GI
BA131150
10
BA14
BB2
5 x 30m
C17
00
BA6
RCC MF-OIX Chassis (11053993)
