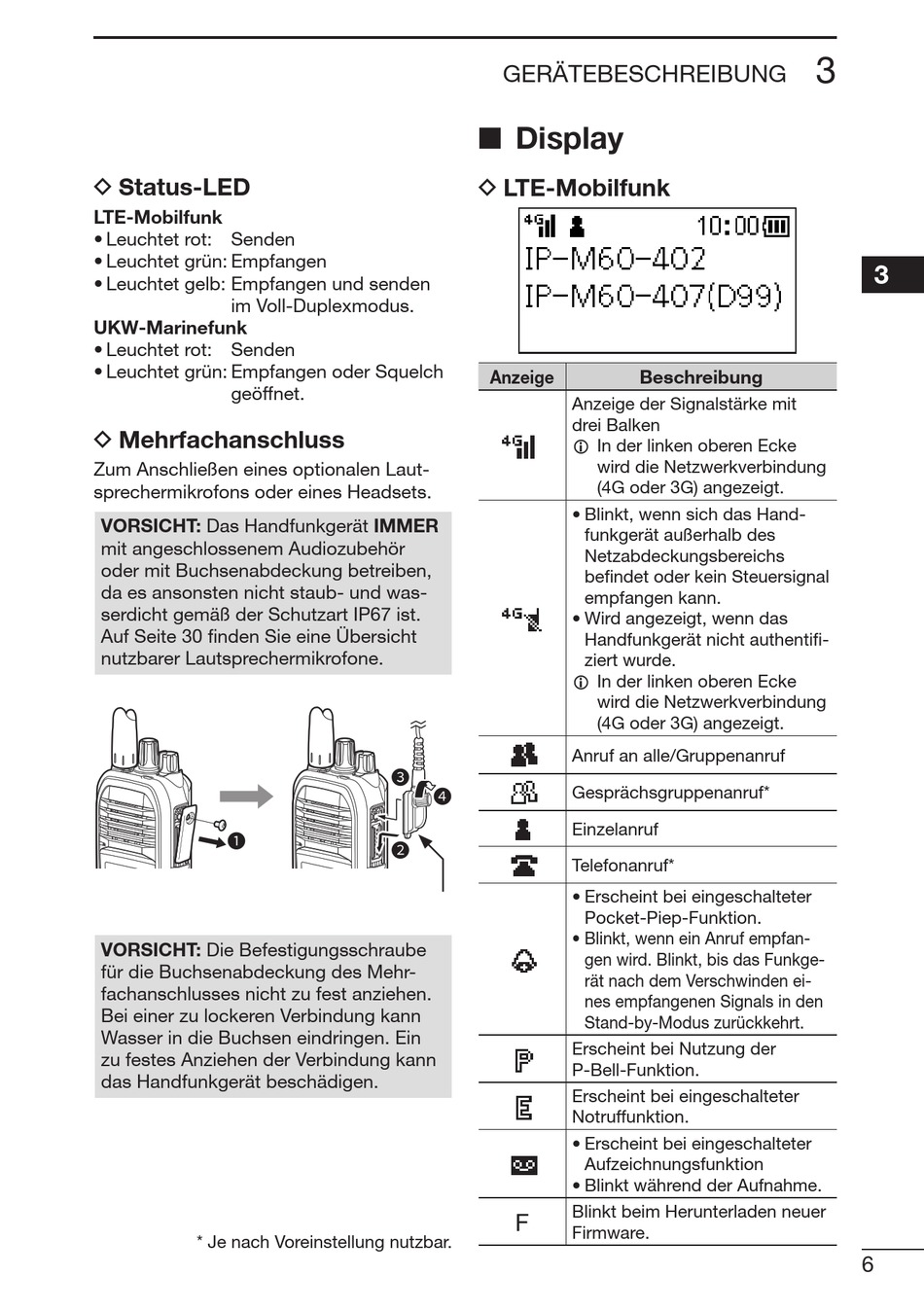

Icom IP-M60 Basis Bedienungsanleitung Seite 13

D Status-LED
LTE-Mobilfunk
• Leuchtet rot: Senden
• Leuchtet grün: Empfangen
• Leuchtet gelb: Empfangen und senden
im Voll-Duplexmodus.
UKW-Marinefunk
• Leuchtet rot: Senden
• Leuchtet grün: Empfangen oder Squelch
geöffnet.
D Mehrfachanschluss
Zum Anschließen eines optionalen Laut-
sprechermikrofons oder eines Headsets.
VORSICHT: Das Handfunkgerät IMMER
mit angeschlossenem Audiozubehör
oder mit Buchsenabdeckung betreiben,
da es ansonsten nicht staub- und was-
serdicht gemäß der Schutzart IP67 ist.
Auf Seite 30 finden Sie eine Übersicht
nutzbarer Lautsprechermikrofone.
1
VORSICHT: Die Befestigungsschraube
für die Buchsenabdeckung des Mehr-
fachanschlusses nicht zu fest anziehen.
Bei einer zu lockeren Verbindung kann
Wasser in die Buchsen eindringen. Ein
zu festes Anziehen der Verbindung kann
das Handfunkgerät beschädigen.
* Je nach Voreinstellung nutzbar.
GERÄTEBESCHREIBUNG
■ Display
D LTE-Mobilfunk
Anzeige
3
4
2
F
Beschreibung
Anzeige der Signalstärke mit
drei Balken
L In der linken oberen Ecke
wird die Netzwerkverbindung
(4G oder 3G) angezeigt.
• Blinkt, wenn sich das Hand-
funkgerät außerhalb des
Netzabdeckungsbereichs
befindet oder kein Steuersignal
empfangen kann.
• Wird angezeigt, wenn das
Hand funkgerät nicht authentifi-
ziert wurde.
L In der linken oberen Ecke
wird die Netzwerkverbindung
(4G oder 3G) angezeigt.
Anruf an alle/Gruppenanruf
Gesprächsgruppenanruf*
Einzelanruf
Telefonanruf*
• Erscheint bei eingeschalteter
Pocket-Piep-Funktion.
• Blinkt, wenn ein Anruf empfan-
gen wird. Blinkt, bis das Funkge-
rät nach dem Verschwinden ei-
nes empfangenen Signals in den
Stand-by-Modus zurückkehrt.
Erscheint bei Nutzung der
P-Bell-Funktion.
Erscheint bei eingeschalteter
Notruffunktion.
• Erscheint bei eingeschalteter
Aufzeichnungsfunktion
• Blinkt während der Aufnahme.
Blinkt beim Herunterladen neuer
Firmware.
3
3
6
