IP ADVANCED RADIO SYSTEM
IP-HANDFUNKGERÄTE
IP501H
IP503H
1. MITGELIEFERTES ZUBEHÖR
• Akkupack BP-272 .............................. 1
• Handschlaufe .................................... 1
2. GERÄTEBESCHREIBUNG
Antenne
[PTT]-Taste
[Option]-
Taste *
1
3. ANBRINGEN DES GÜRTELCLIPS
L Den Akkupack vor dem Anbringen des Gürtelclips
abnehmen.
q
w
Lasche q anheben und den Gürtelclip in
Pfeilrichtung herausziehen w.
mitgelieferter Gürtelclip
Akkupack
Gürtelclip in Pfeilrichtung einschieben,
bis er mit einem Klick hörbar einrastet.
Icom, Icom Inc. und das Icom-Logo sind registrierte Marken der Icom Inc. (Japan) in Japan, in den Vereinigten Staaten, im
Vereinigten Königreich, in Deutschland, Frankreich, Spanien, Russland, Australien, Neuseeland und/oder anderen Ländern.
Auf der Krautweide 24, 65812 Bad Soden am Taunus, Germany

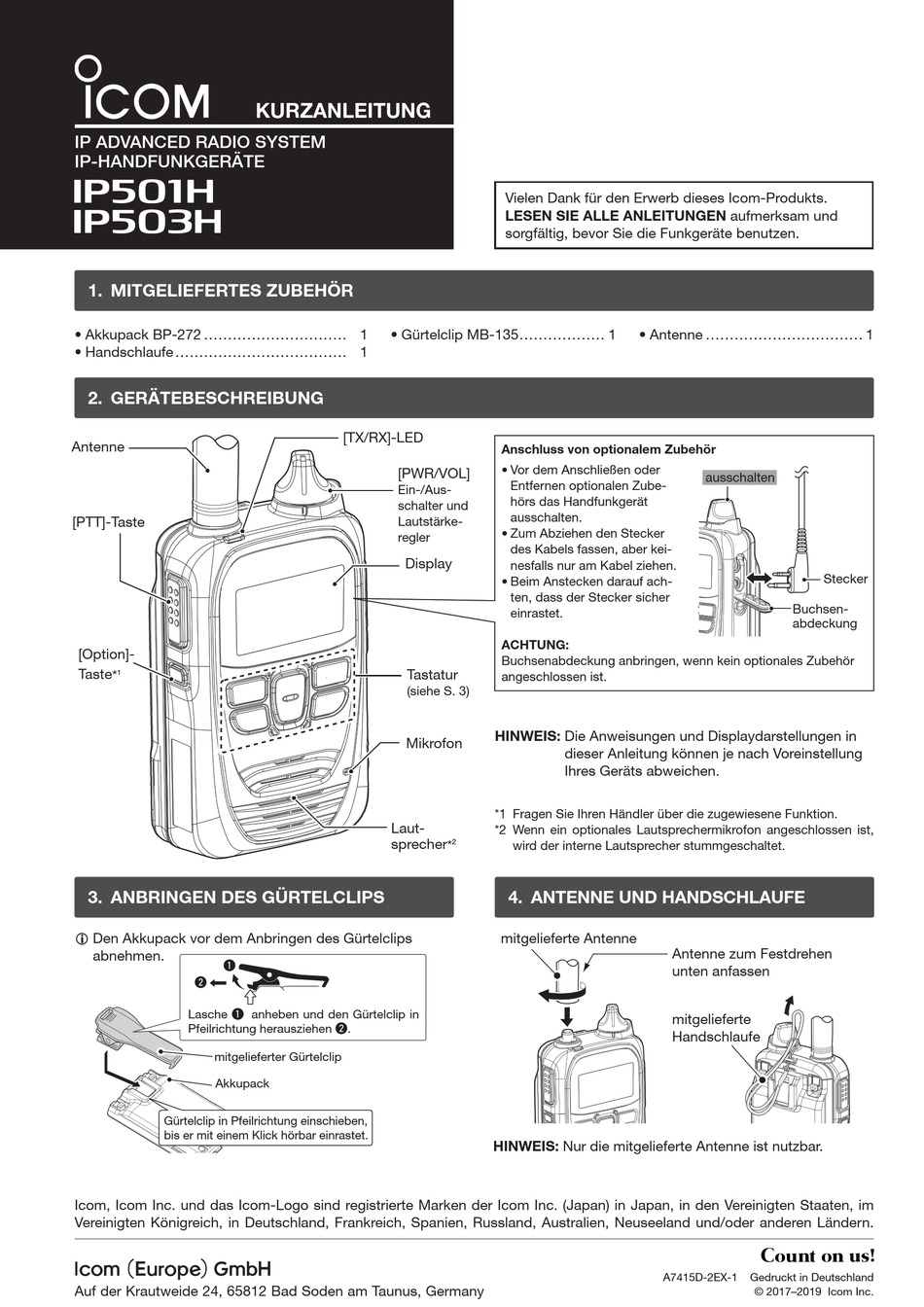

KURZANLEITUNG
• Gürtelclip MB-135.................. 1
[TX/RX]-LED
[PWR/VOL]
Ein-/Aus-
schalter und
Lautstärke-
regler
Display
Tastatur
(siehe S. 3)
Mikrofon
Laut-
sprecher *
Vielen Dank für den Erwerb dieses Icom-Produkts.
LESEN SIE ALLE ANLEITUNGEN aufmerksam und
sorgfältig, bevor Sie die Funkgeräte benutzen.
Anschluss von optionalem Zubehör
• Vor dem Anschließen oder
Entfernen optionalen Zube-
hörs das Handfunkgerät
ausschalten.
• Zum Abziehen den Stecker
des Kabels fassen, aber kei-
nesfalls nur am Kabel ziehen.
• Beim Anstecken darauf ach-
ten, dass der Stecker sicher
einrastet.
ACHTUNG:
Buchsenabdeckung anbringen, wenn kein optionales Zubehör
angeschlossen ist.
HINWEIS: Die Anweisungen und Displaydarstellungen in
dieser Anleitung können je nach Voreinstellung
Ihres Geräts abweichen.
*1 Fragen Sie Ihren Händler über die zugewiesene Funktion.
*2 Wenn ein optionales Lautsprechermikrofon angeschlossen ist,
2
wird der interne Lautsprecher stummgeschaltet.
4. ANTENNE UND HANDSCHLAUFE
mitgelieferte Antenne
HINWEIS: Nur die mitgelieferte Antenne ist nutzbar.
• Antenne ................................. 1
ausschalten
Buchsen-
abdeckung
Antenne zum Festdrehen
unten anfassen
mitgelieferte
Handschlaufe
A7415D-2EX-1
Gedruckt in Deutschland
© 2017–2019 Icom Inc.
Stecker
