Membranpaket
9.3.3 Membran wechseln
44
1
2
5
4

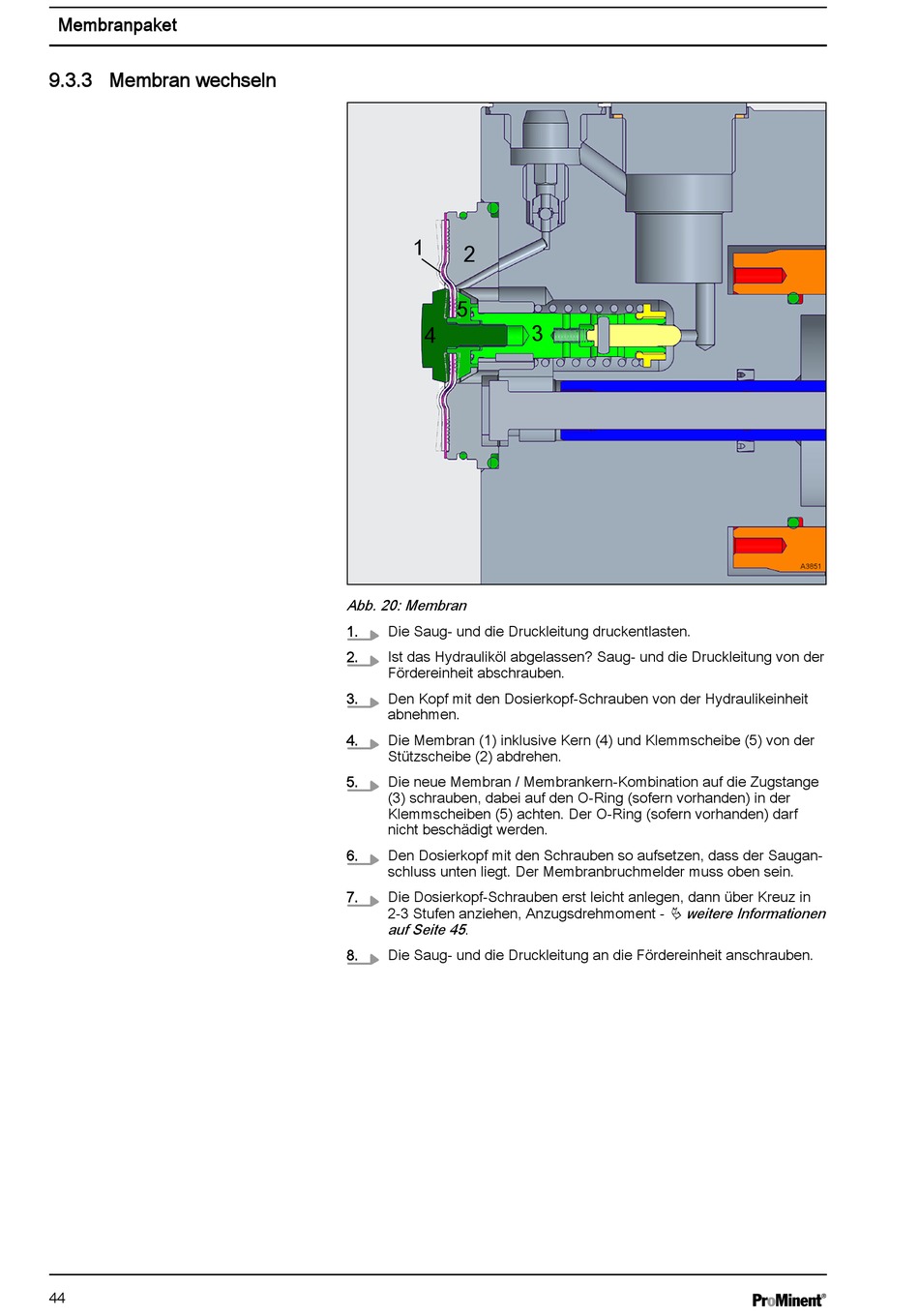

Abb. 20: Membran
1.
Die Saug- und die Druckleitung druckentlasten.
2.
Ist das Hydrauliköl abgelassen? Saug- und die Druckleitung von der
Fördereinheit abschrauben.
3.
Den Kopf mit den Dosierkopf-Schrauben von der Hydraulikeinheit
abnehmen.
4.
Die Membran (1) inklusive Kern (4) und Klemmscheibe (5) von der
Stützscheibe (2) abdrehen.
5.
Die neue Membran / Membrankern-Kombination auf die Zugstange
(3) schrauben, dabei auf den O-Ring (sofern vorhanden) in der
Klemmscheiben (5) achten. Der O-Ring (sofern vorhanden) darf
nicht beschädigt werden.
6.
Den Dosierkopf mit den Schrauben so aufsetzen, dass der Saugan‐
schluss unten liegt. Der Membranbruchmelder muss oben sein.
7.
Die Dosierkopf-Schrauben erst leicht anlegen, dann über Kreuz in
2-3 Stufen anziehen, Anzugsdrehmoment -
auf Seite 45 .
8.
Die Saug- und die Druckleitung an die Fördereinheit anschrauben.
3
