Wartung
2 3
5
6
7
6
5
8
221
223
222

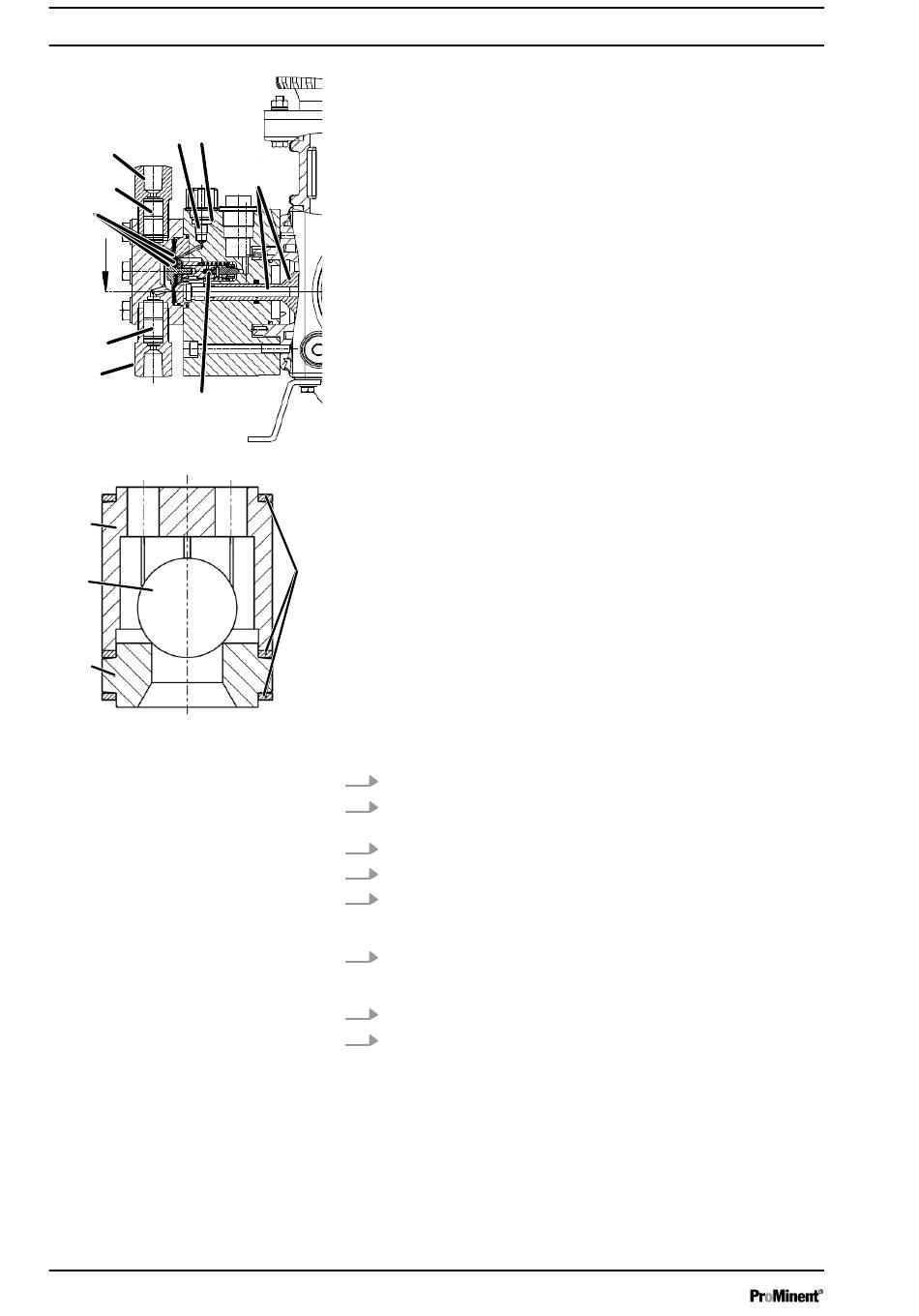

Abb. 26: Einfach-Kugelventil DN10
Ventil zerlegen
52
2 Entlüftungsventil
3 Membranhalter
4 Kolben/Buchse
5 Ventilanschluss
6 Dosierventil
7 Membranpaket
4
8 Membranrückholfeder
221 Ventilgehäuse
222 Ventilsitz
223 Kugel
229 Dichtring
229
1. Lösen Sie die Druckleitung.
2. Nehmen Sie das Druckventil aus dem Dosierkopf heraus und
spülen Sie das Druckventil.
3. Nehmen Sie die restlichen Teile aus dem Dosierkopf heraus.
4. Entfernen Sie die Teile aus dem Ventilanschluss, soweit möglich.
5. Fahren Sie mit einem Innensechskant-Schlüssel durch das Loch
des Ventilanschluss und drücken Sie die restlichen Teile aus dem
Ventilanschluss heraus.
6. Die letzte Dichtung (229) und den letzten Kugelsitz (222) entfernen
Sie falls notwendig mit einem kleinen Schraubendreher aus dem
Ventilanschluss oder Kopf
7. Spülen und reinigen Sie alle Teile.
8. Wechseln Sie alle verschlissenen Teile und die Dichtungen aus.
