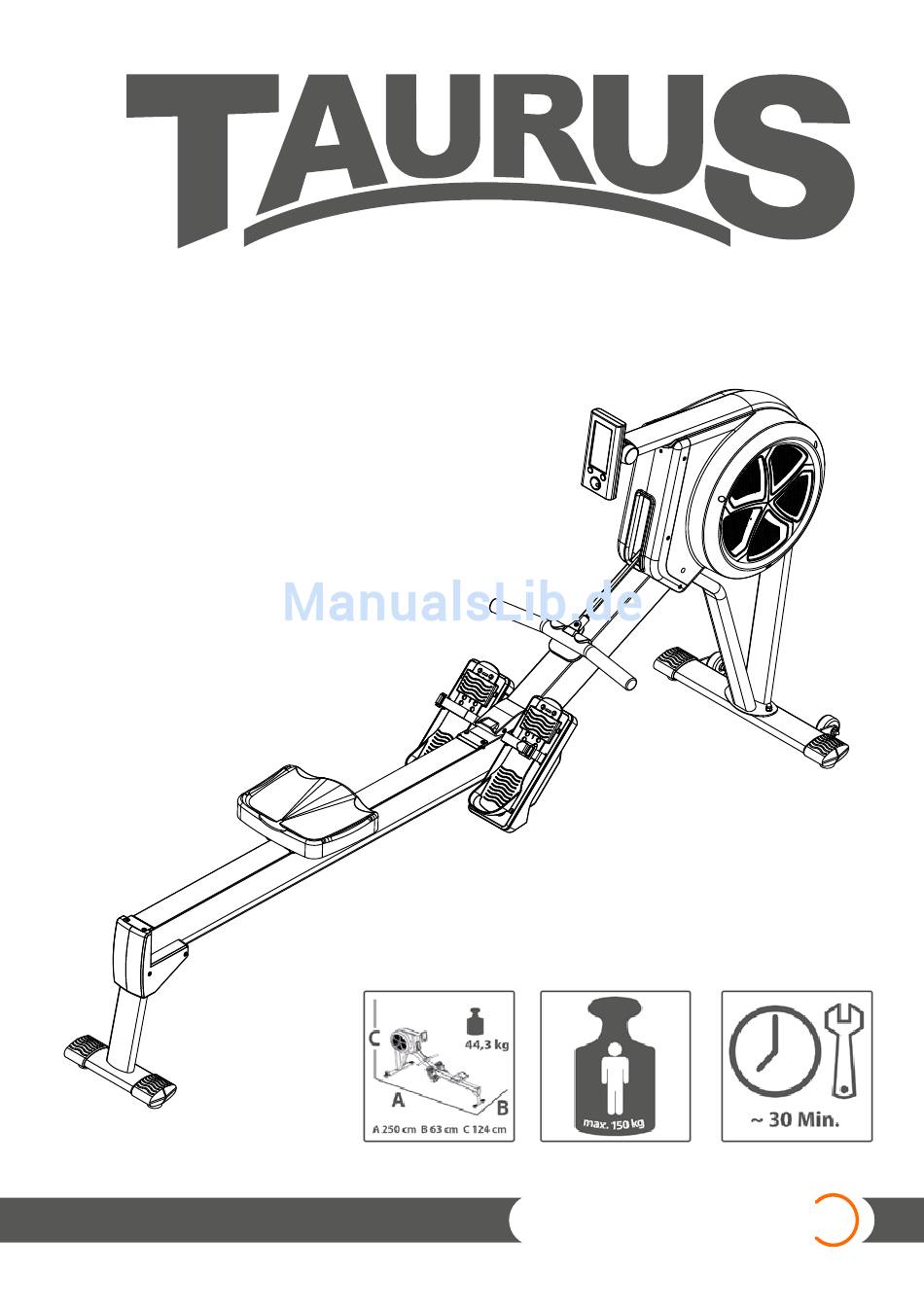

- Seite 1 Montage- und Bedienungsanleitung TFROWX01.01 Rudergerät Art.-Nr.: TF-ROW-X...
-
Seite 3: Sicherheitshinweise
Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Taurus Fitnessgerät entschieden haben. Taurus bietet Ihnen Fitnessgeräte, mit denen Sie das beste aus Ihrem Training herausholen können. Die Devise von Taurus lautet: maximale Performance. Daher werden Taurus Fitnessgeräte mit dem Ziel entwickelt, das Training effektiv und abwechslungsreich... -
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS ALLGEMEINE INFORMATIONEN 1.1 Technische Daten 1.2 Persönliche Sicherheit 1.3 Elektrische Sicherheit 1.4 Aufstellort MONTAGEHINWEISE, WARTUNG UND PFLEGE 2.1 Allgemeine Hinweise 2.2 Wartungs- und Inspektionskalender MONTAGE 3.1 Packungsinhalt 3.2 Montageanleitung 3.3 Einstellungen / Einrichten des Rudergerätes BEDIENUNGSANLEITUNG 4.1 Konsolenanzeige 4.2 Tastenfunktion 4.3 Bedienung 4.3.1 Programme 4.3.2 High Intensity Interval Training (HIIT) - Seite 5 GARANTIE-INFORMATIONEN ENTSORGUNG ZUBEHÖRBESTELLUNG ERSATZTEILBESTELLUNG 9.1 Service-Hotline 9.2 Seriennummer und Modellbezeichnung 9.3 Teileliste 9.4 Explosionszeichnung...
-
Seite 6: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten LCD - Anzeige von Ruderschläge, Schläge pro Minute Trainingszeit in min Strecke in m Zeit/500 m: Durchschnitt / Aktuell Kalorienverbrauch in kcal Herzfrequenz (bei Verwendung eines Brustgurtes) Watt Widerstandsstufe Widerstandssystem: Luft- und Magnetwiderstand Widerstandslevel: Trainingsprogramme insgesamt: 10 Gewicht und Maße: Artikelgewicht (brutto, inkl. -
Seite 7: Persönliche Sicherheit
Persönliche Sicherheit Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie mit Ihrem Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroffen hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Herz- leiden oder Bluthochdruck haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben. -
Seite 8: Elektrische Sicherheit
Elektrische Sicherheit Das Gerät benötigt einen Netzanschluss mit 220 - 230V und 50 Hertz Netzspannung. Das Gerät darf nur mit dem mitgelieferten Netzkabel direkt an eine geerdete Steckdose angeschlossen werden. Die Nutzung von Mehrfachsteckdosen o. Ä. ist zu vermeiden. Verlängerungskabel müssen den VDE-Richtlinien entsprechen. Wi- ckeln Sie das Netzkabel immer vollständig ab. -
Seite 9: Montagehinweise, Wartung Und Pflege
Es dürfen keine Gegenstände jedweder Art in die Öffnungen des Gerätes gesteckt werden. Die Aufstellfläche des Gerätes sollte eben und fest sein, etwaige Unebenheiten im Boden sollten ausgeglichen werden. Eine Bodenschutzmatte hilft, hochwertige Bodenbeläge (Parkett, Laminat, Kork, Teppiche etc.) vor Druckstellen und Schweiß zu schützen und gleicht leichte Une- benheiten aus. - Seite 10 Lassen Sie kein Werkzeug und kein Verpackungsmaterial wie Folien herumliegen, da für Kinder Erstickungsgefahr besteht. Nehmen Sie den Aufbau auf einer Unterlegmatte oder dem Verpackungskarton vor, um Beschädigungen am Gerät und dem Boden (Kratzer) zu vermeiden. Vor Montagebeginn sind alle Einzelteile nebeneinander auf den Boden zu legen. Lesen Sie sich die Montageanleitung sorgfältig durch und montieren Sie das Gerät entsprechend der Bilderfolge.
-
Seite 11: Wartungs- Und Inspektionskalender
Wartungs- und Inspektionskalender Folgende Routinearbeiten sind in den angegebenen Zeitabständen durchzuführen: Teil Wöchentlich Monatlich 2x Jährlich Jährlich Display Konsole Schmierung der beweglichen Teile Kunststoffabdeckung Schrauben & Kabelverbin- dungen Legende: R = Reinigen; I = Inspizieren Schmierung der Kette Schmieren Sie die Kette mindestens alle sechs Monate, besser noch nach ca. 50 Be- triebsstunden. -
Seite 12: Montage
MONTAGE Packungsinhalt Der Packungsinhalt besteht aus den in der Abbildung dargestellten Teilen inklusive eines Netzkabels mit Netzstecker. Sollte eines der abgebildeten Teile fehlen, wenden Sie sich an den Vertragspartner. (2) MONOR AIL AS S E MB LY (3) MAIN FR AME AS S E MB LY (1) R E AR S TAB I L IZE R (5) FR ONT S TAB ILIZE R (30L) R E AR... -
Seite 13: Montageanleitung
Montageanleitung Sehen Sie sich vor dem Aufbau alle dargestellten Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. Schritt 1: Hinterer Standfuß & Monoschiene A1. Hinteren Standfuß (1) an der Monoschiene (2) mit M6 X 16L Sechskantschrauben (80) und zwei M6 Nylon Muttern (101) befestigen. - Seite 14 B2. Befestigen Sie den Computer (32) am vorderen Rahmen (4) mit zwei vormontierten 3/16“ X 16L Schrauben (87). Achten Sie darauf, dass der Computer (32) korrekt ausgerichtet ist. Ziehen Sie dann die Schrauben fest. Schritt 3: Monoschiene & Hauptrahmen Schiene mit Hauptrahmen verbinden C1.
-
Seite 15: Einstellungen / Einrichten Des Rudergerätes
Schritt 4: Monoschiene & Hauptrahmen Schiene vom Hauptrahmen lösen D1. Halten Sie den Hauptrahmen an einer Fußschlaufe fest, drücken Sie nun den gro- ßen Kippschalter nach unten, um den Verschluss zu lösen. D2. Heben Sie vorsichtig die Monoschiene an und lösen Sie sie vom Hauptrahmen. - Seite 16 Einstellung der Fersenstütze und der Schlaufen Es gibt mehrere Einstellungen für die Fersenstütze. Bevor Sie mit dem Training beginnen, stellen Sie die Fersenstütze korrekt ein. 1) Ziehen Sie Lasche so weit nach oben, dass Ihre Ferse gestützt ist und die Fußschlaufe über der breitesten Stelle Ihres Fußes liegt.
-
Seite 17: Transport
Transport Heben Sie das Gerät am hinteren Standfuß an, um es zu transportieren. Achten Sie darauf, dass die vorderen Rollen den Boden berühren, bevor Sie das Gerät bewegen. Lagerung Trocken und flach lagern. -
Seite 18: Bedienungsanleitung
BEDIENUNGSANLEITUNG Konsolenanzeige... -
Seite 19: Tastenfunktion
Stroke Rate Zeigt beim HIIT-Programm die ideale Schlagfrequenz für das High Intensity Intervall Training an. Bei allen anderen Program- men wird hier die nur die Schlagfrequenz angezeigt. Exercise Verschiedene grafische Darstellungen des Trainings, z.B. Kraft- (2. großes Fenster) kurve oder Balkendiagramm – durch Drücken der Taste Mode können Sie zwischen den Ansichten wechseln. -
Seite 20: Bedienung
Bedienung Display Anzeigendrehung Training Kraftkurve Balkendiagramm Das Trainingsdisplay zeigt Ihnen eine von vier Einschätzungen Ihres Ruderzugs: Kein Ruderschlag Langsame Schlagfrequenz Moderate Schlagfrequenz Hohe Schlagfrequenz... -
Seite 21: Programme
4.3.1 Programme Quick Start: Wenn Sie aus dem Startmenü heraus zu rudern beginnen, startet automa- tisch das Quick Start Programm. Sie können den grundwiderstand während des Trai- nings jederzeit mit dem Drehrad ändern. Durch Drücken der Taste Mode können Sie die Anzeigeoptionen verändern. -
Seite 22: High Intensity Interval Training (Hiit)
6. P6 (High intensity Interval Training - HIIT): P6 ist ein 20-minütiges Programm für Anfänger. Beim Warm-Up rudern Sie bei gemäßigtem Tempo und wählen eine Wider- standsstufe aus, die Sie das gesamte Training über einhalten. Während einem 1 minüti- gen Countdown rudern Sie so schnell Sie können. Während der Erholungsphase von 2 Minuten atmen Sie durch und bereiten sich auf die nächste Tempophase vor. - Seite 23 Während eines 1-minütigen Countdowns rudern Sie so schnell Sie können im HIIT Programm, so dass Sie die Pyramidenspitze erreichen. Minimale Zielschlagfrequenz Momentane Leistung Fehler. Nicht im Zielbereich Zeit: Countdown Während der 2-minütigen Erholungsphase verringern Sie die Schlagfrequenz, um durchzuatmen und sich auf die nächste Tempoeinheit vorzubereiten. Minimales Ziel, verringert während der Ruhephase Während der Ruhephase, Countdown von 2 Minuten Zeit: Countdown...
- Seite 24 Pyramide aufbauen Programmziel Schlagfrequenz in Echtzeit Gut, Sie trainieren im Zielbereich. Zeit: Countdown Hervorragend, Sie trainieren mit einer Sie haben die Pyramide geschafft und überdurchschnittlichen Leistung. trainieren auf professionellem Niveau.
-
Seite 25: Trainingsanleitung
TRAININGSANLEITUNG Herzfrequenzmessung Telemetrische Herzfrequenzmessung Ihr Rudergerät ist serienmäßig mit einem Herzfrequenzempfänger ausgestattet. Die Verwendung eines Brustgurtes ermöglicht Ihnen eine drahtlose Herzfrequenzmes- sung. Diese EKG-genaue Art der Messung nimmt die Herzfrequenz mittels eines Sen- de-Brustgurtes direkt von der Haut ab. Der Brustgurt sendet dann die Impulse an den im Cockpit eingebauten Empfänger. - Seite 26 Herz-Kreislauf-Training (Ausdauertraining): Das primäre Ziel besteht darin, die Ausdauer und Fitness mittels einer verbesserten Bereitstellung von Sauerstoff durch das Herz-Kreislauf-System zu steigern. Um dieses Trainingsziel zu erreichen, ist eine mittlere Intensität (ca. 75% der max. Herzfrequenz) bei mittlerer Trainingsdauer not- wendig.
-
Seite 27: Hinweise Für Korrektes Rudern
Hinweise für korrektes Rudern Körper bewegt sich Richtung Handgriff Falsch Am Ende der Bewegung wird der Körper nach vorne Richtung Handgriff gezogen anstatt den Handgriff an den Körper heran zu ziehen. Richtig Am Ende der Bewegung lehnt der Benutzer sich leicht zurück, hält die Beine unten, den Oberkör- per gerade und zieht den Handgriff zum Körper. - Seite 28 Knie durchstrecken Falsch Am Ende der Bewegung streckt der Benutzer das Bein und die Knie vollständig durch. Richtig Halten Sie auch am Ende der Bewegung die Knie immer leicht gebeugt anstatt sie vollständig durchzustrecken. Zu weit nach vorne lehnen Falsch Der Körper wird zu weit nach vorne gebeugt.
-
Seite 29: Rudern Mit Gebeugten Armen
Rudern mit gebeugten Armen Falsch Der Benutzer beginnt die Bewegung mit den Ar- men anstatt zuerst mit den Beinen zu drücken. Richtig Der Benutzer beginnt, indem er die Beine durch- drückt, den Rücken anspannt und die Arme ge- streckt lässt. Gebeugte Handgelenke Falsch Der Benutzer beugt während der Bewegung die... -
Seite 30: Tipps Für Effektives Rudertraining
10 Tipps für effektives Rudertraining 1. Ziele setzen Was möchten Sie mit Ihrem Training erreichen? Gewichtsregulierung, verbesserte Ausdauer, Krankheitsrisiken vorbeugen, mehr Beweglichkeit, Herz-Kreislauf-Training, etc. Um Ihr langfristiges Trainingsziel zu erreichen, setzen Sie sich individuelle Teilzie- le, z.B. Wochen- oder Monatsziele. 2. -
Seite 31: Aufbau Einer Trainingseinheit
9. Trainingstagebuch Führen Sie Buch über Ihre Trainingseinheiten. Nennen Sie Datum, Ruhepuls, Belas- tungspuls, Erholungspuls, Widerstandsstufe, Zeit, Entfernung, Energieverbrauch und Fitnesslevel. 10. Belohnen Sie sich Gönnen Sie sich und Ihrem Körper nach dem Training oder nach dem Erreichen eines Teilzieles etwas Gutes. Gehen Sie in die Sauna oder in ein Badeparadies. Mixen Sie sich einen Eiweiß-Shake oder genießen Sie einen leckeren Salat. - Seite 32 25 Min. Langsames Tempo, 35 Min. Tempo variieren, ohne Widerstand Widerstand gering halten 25 Min. Langsames Tempo, 35 Min. Tempo variieren, ohne Widerstand Widerstand gering halten In der vierten Woche den Widerstand etwas In der vierten Woche Vorwärts- und erhöhen. Rückwärtsbewegung kombinieren WOCHE 5 + 6 Anfänger...
-
Seite 33: Dehnübungen Für Bein- & Brustmuskulatur
Dehnübungen für Bein- & Brustmuskulatur 1. Übung: Dehnung der Oberschenkelvorderseite / Beinstrecker (Quadrizeps) • Stabiler Stand, gleichseitigen Fußrücken umfassen • Ferse zum Gesäß ziehen, Knie zeigt nach unten (kein Abspreizen) • Aufrechter Oberkörper, Beckenkippung nach vorn (Hohlkreuz) durch aktive Bauchmuskelspannung vermeiden •... -
Seite 34: Übung: Dehnung Der Brustmuskulatur (Großer Brustmuskel)
3. Übung: Dehnung der Wadenmuskulatur (Gastrocnemius) • Füße parallel und nach vorn stellen, die Fersen berühren den Boden • Aus einem Ausfallschritt stützen Sie sich auf einem Stuhl ab • Verlagern Sie Ihr Körpergewicht auf das vordere Bein, drücken Sie die Ferse des hinteren Beins in Richtung Boden und halten Sie den Kontakt •... -
Seite 35: Trainingstagebuch
Trainingstagebuch Datum Zeit (Min.) Trainingsgewicht Kalorienverbrauch Körpergewicht Ø Herzfrequenz Strecke Widerstandsstufe Ich fühle mich ... -
Seite 36: Garantie-Informationen
GARANTIE INFORMATIONEN Trainingsgeräte von Taurus unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. -
Seite 37: Garantiebedingungen
Die Benutzungszeiten werden wie folgt deklariert: • Heimgebrauch: ausschließlich private Nutzung nur im Privathaushalt bis zu 3 Std. täglich • Semiprofessionelle Nutzung: bis zu 6 Std. täglich (z.B. Reha, Hotels, Vereine, Firmenfitness) • Professionelle Nutzung: mehr als 6 Std. täglich (z.B. Fitnessstudio) Garantie-Service Während der Garantiezeit werden Geräte, die aufgrund von Material- oder Fabrika- tionsfehlern Defekte aufweisen, nach unserer Wahl repariert oder ersetzt. -
Seite 38: Entsorgung
Falls Sie Probleme haben, die Seriennummer an Ihrem Trainingsgerät zu finden, ste- hen Ihnen unsere Service-Mitarbeiter mit weiteren Auskünften bereit. Service außerhalb der Garantie Auch in Fällen eines Mangels an Ihrem Trainingsgerät nach Ablauf der Garantie oder in Fällen, welche nicht in der Gewährleistung eingeschlossen sind, wie z.B. normale Abnutzung stehen wir Ihnen gerne für ein individuelles Angebot zur Verfügung. -
Seite 39: Zubehörbestellung
ZUBEHÖRBESTELLUNG Sport-Tiedje Bodenmatte Gr. XXXL ArtNr. ST-FM-XXXL Polar Sender-Brustgurt T34 uncodiert ArtNr. T34 Brustgurt-Kontaktgel 250ml ArtNr. BK-250... -
Seite 40: Ersatzteilbestellung
9:00 - 18:00 10:00 - 17:00 Seriennummer und Modellbezeichnung Machen Sie die Seriennummer vor dem Aufbau Ihres Gerätes auf dem weißen Aufkleber ausfindig und tragen Sie sie in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Modellbezeichnung: Taurus Rudergerät ROW X... -
Seite 41: Teileliste
Teileliste Anz. Bezeichnung (ENG) Anz. Bezeichnung (ENG) Rear Stabilizer Binding Of Plastic Cover Monorail Seat Pad Main Frame Rear Left Cover Front Frame Rear Right Cover Front Stabilizer Motor Left Belly Foot Stretcher Computer (Monitor) Right Belly Foot Stretcher Computer Bracket Monorail Cover Sensor Bracket Handle... - Seite 42 Anz. Bezeichnung (ENG) Anz. Bezeichnung (ENG) Φ10mm X 10L Spacer M6 X 10L Screw Tube For Idler Pulley M5 X 10L Screw Axle For Handle M5 X 8L Screw Axle For Plastic Hanger M4 X 12L Screw Axle For Pulley 3/16 X 19L Screw Axle For Seat Pad 3/16"...
-
Seite 43: Explosionszeichnung
Explosionszeichnung 68 56 79 58... -
Seite 44: Haftungsausschluss
HAFTUNGSAUSSCHLUSS ©2011 TAURUS ist eine eingetragene Marke der Firma Sport-Tiedje GmbH. Alle Rechte vorbehalten. Jegliche Verwendung dieser Marke ohne die ausdrückliche schriftliche Genehmigung von Sport-Tiedje ist untersagt. Produkt und Handbuch können geändert werden. Die technischen Daten können ohne Vorankündigung geändert werden. - Seite 45 Notizen...
- Seite 46 Notizen...
- Seite 48 Rudergerät...
