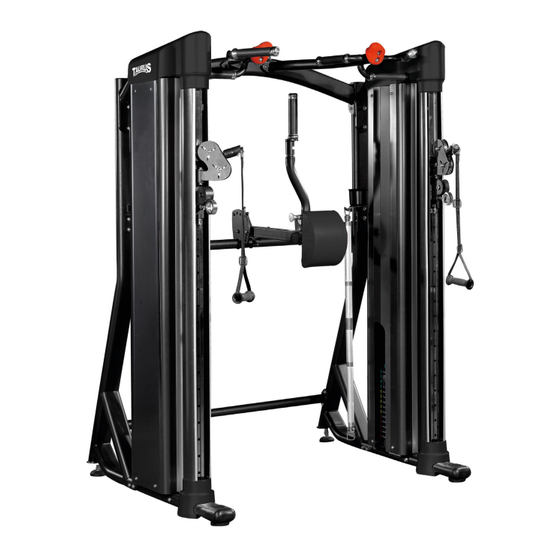

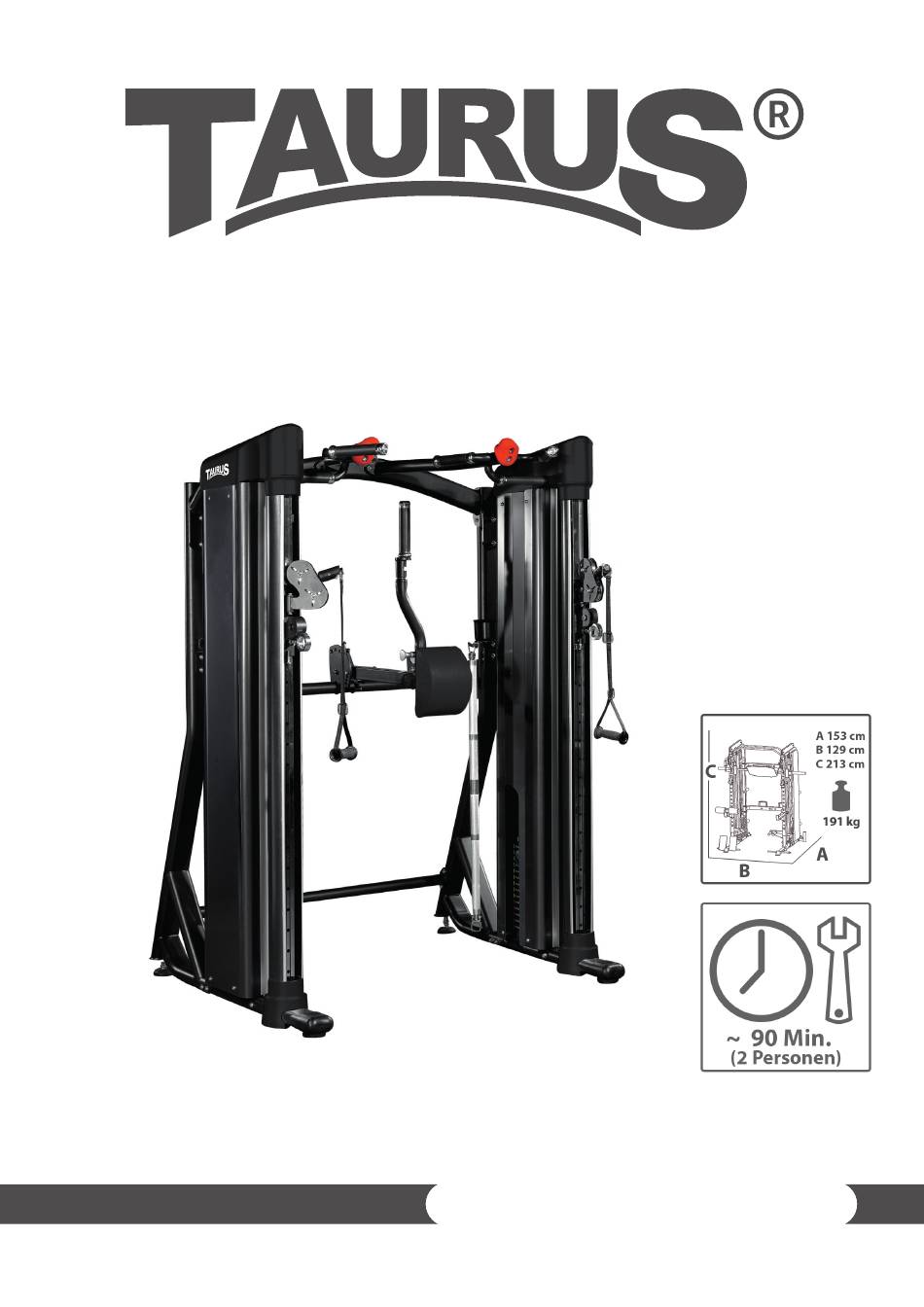

- Seite 1 Montageanleitung TFPG.01.02 Art.-Nr. TF-PG Taurus Performace Gym...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Aufstellort MONTAGE Allgemeine Hinweise Lieferumfang Aufbau Zubehör LAGERUNG UND TRANSPORT Allgemeine Hinweise FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise Störungen und Fehlerdiagnose Wartungs- und Inspektionskalender ENTSORGUNG ZUBEHÖR-EMPFEHLUNG ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT... - Seite 5 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke Taurus entschieden haben. Taurus bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei Taurus Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger Absprache mit...
- Seite 6 ZU DIESER ANLEITUNG Bitte lesen Sie die gesamte Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Die Anleitung hilft Ihnen beim schnellen Aufbau und erläutert die sichere Handhabung. Tragen Sie dafür Sorge, dass alle mit dem Gerät trainierenden Personen (besonders Kinder und Personen mit körperlicher, sensorischer, geistiger oder motorischer Behinderung) unbedingt vorab über diese Anleitung und ihren Inhalt informiert werden.
-
Seite 7: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten Gewicht und Maße: Artikelgewicht (brutto, inkl. Verpackung): Nr.1 136 kg Nr.2 72 kg Nr.3 31 kg insg. 239 kg Artikelgewicht (netto, ohne Verpackung): 191 kg Verpackungsmaße Kartons: Nr.1 (L x B x H): ca. 212 cm x 73 cm x 33 cm Nr.2 (L x B x H): ca. -
Seite 8: Persönliche Sicherheit
Persönliche Sicherheit GEFAHR ⚠ Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroffen hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben. -
Seite 9: Aufstellort
Aufstellort WARNUNG ⚠ Stellen Sie das Gerät nicht in Hauptdurchgängen oder Fluchtwegen auf. ⚠ VORSICHT Stellen Sie sicher, dass der Trainingsraum während des Trainings gut durchlüftet und keiner Zugluft ausgesetzt ist. Wählen Sie den Aufstellort so, dass sowohl vor als auch neben dem Gerät ausreichend Freiraum/Sicherheitszone bestehen bleibt. -
Seite 10: Montage
MONTAGE Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug, Verpackungsmaterial wie Folien oder Kleinteile herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Beachten Sie die am Gerät angebrachten Hinweise, um Verletzungsgefahren zu reduzieren. ⚠... -
Seite 11: Lieferumfang
Lieferumfang Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. ⚠ VORSICHT Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden. - Seite 12 BEZEICHNUNG ANZ. ABBILDUNG Stützrahmen Stützrahmen Standfuß Verbindungsstück Bodenschützer...
- Seite 13 Führungsstangen Oberer Vebindungsrahmen Unterer Verbidungsrahmen Gewichtsblock Umlenkrollenhalterung...
- Seite 14 Abdeckung Linker Standrahmen Oberer Rahmen Rechter Standrahmen...
- Seite 15 Kabel Verbindungsstück Linke Klimmzugstange Rechte Klimmzugstange Seitenabdeckung Obere Abdeckung...
- Seite 16 Obere Abdeckung Seitenabdeckung Kabelschützer Arme der Dip-Station Strebe Verstellrahmen Querstange...
- Seite 17 Halterung Latzugstange Rudergriff Hantelrahmen Kantenschutz Rückenpolster...
- Seite 18 Gummidämpfer Steckstift Flanschhülsen Umlenkrolle Achse Brustgurt Fußschlaufe Handgriffe Karabiner Halbkreis-Karabiner...
-
Seite 22: Aufbau
Aufbau Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Anschließend ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden. - Seite 24 Schritt 2: Befestigen Sie den oberen Verbindungsrahmen (13) an den zwei Stützrahmen (1 & 2) mit zwei Schrauben (15), zwei Unterlegscheiben (7) und zwei Dichtungsringen (16). Befestigen Sie den unteren Verbindungsrahmen (14) an den zwei Stützrahmen (1 & 2) mit zwei Schrauben (15), zwei Unterlegscheiben (7) und zwei Dichtungsringen (16).
- Seite 26 Schritt 3: Stecken Sie jeweils einen Gummidämpfer (19) auf jede Führungsstange (10). Stecken Sie einzeln alle Platten des Gewichtsblocks (17) auf die Führungsstangen (10). Halten Sie sich hierbei an die auf den Platten dargestellten Nummern. Stecken Sie jeweils einen Steckstift (20) in jeden Gewichtsblock (17). Montieren Sie jeweils eine Umlenkrollenhalterung (18) auf der obersten Platte der zwei Gewichtsblöcke (17).
- Seite 28 Schritt 4: Montieren Sie den oberen Rahmen (25) am oberen Verbindungsrahmen (13) mit zwei Schrauben (26), zwei Dichtungsringen (16) und zwei Unterlegscheiben (7) und an den Führungsstangen (10) mit zwei Schrauben (29), zwei Dichtungsringen (28) und zwei Unterlegscheiben (27).
- Seite 30 Schritt 5 Befestigen Sie die Umlenkrolle (32) zusammen mit dem linken Standrahmen (22) am oberen Rahmen (25) mit einer Schraube (31), zwei Unterlegscheiben (7), einer Mutter (5) und zwei Flanschhülsen (30). Schieben Sie die Abdeckung (21) auf den linken Standrahmen (22). HINWEIS Um die Kabelverlegung zu erleichtern, können Sie die Umlenkrolle (32) erst nach der Kabelverlegung befestigen.
- Seite 32 Schritt 6 Befestigen Sie den linken Standrahmen (22) am Standfuß (3) mit zwei Schrauben (23) und zwei Unterlegscheiben (7). Befestigen Sie den linken Standrahmen (22) am oberen Rahmen (25) mit zwei Schrauben (15) und zwei Unterlegscheiben (7). Schieben Sie die Abdeckung (21) den linken Standrahmen (22) entlang nach unten. Stecken Sie jeweils einen Kantenschutz (57) auf eine Kante des linken Standrahmens (22).
- Seite 34 Schritt 7: Wiederholen Sie die Schritte 4 bis 6 auf der rechten Seite der Kraftstation.
- Seite 36 Schritt 8: Befestigen Sie die Klimmzugstangen (36 & 37) am oberen Verbindungsrahmen (13) mit insgesamt vier Schrauben (15), vier Unterlegscheiben (7) und vier Dichtungsringen (16). Befestigen Sie die zwei Verbindungsstücke (35) an den oberen Rahmen (25) mit insgesamt zwei Schrauben (38), vier Unterlegscheiben (7) und zwei Muttern (5). Befestigen Sie die zwei Verbindungsstücke (35) an den Klimmzugstangen (36 &...
- Seite 38 Schritt 9: Montieren Sie die Seitenabdeckungen (40 & 43) mit insgesamt sechszehn Schrauben (29), sechszehn Unterlegscheiben (12) und vier Kabelschützern (44). Montieren Sie die oberen Abdeckungen (41 & 42) mit insgesamt vier Schrauben (29) und vier Unterlegscheiben (12).
- Seite 40 Schritt 10: Montieren Sie den Hantelrahmen (52) an dem Stützrahmen (1) mit zwei Schrauben (15), zwei Unterlegscheiben (7) und zwei Dichtungsringen (16). Montieren Sie die Halterung (49) an dem Stützrahmen (2) mit zwei Schrauben (15), zwei Unterlegscheiben (7) und zwei Dichtungsringen (16). Bringen Sie den Rudergriff (51) und die Latzugstange (50) an der Halterung (49) an.
-
Seite 42: Zubehör
Zubehör... -
Seite 43: Lagerung Und Transport
LAGERUNG UND TRANSPORT Allgemeine Hinweise ࣑ ACHTUNG Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist. Der Lagerort sollte trocken und gut belüftet sein und eine konstante Umgebungstemperatur zwischen 5°C und 45°C aufweisen. WARNUNG ⚠... -
Seite 44: Fehlerbehebung, Pflege Und Wartung
FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. VORSICHT ⚠ Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden. -
Seite 45: Wartungs- Und Inspektionskalender
Wartungs- und Inspektionskalender Um Beschädigungen durch Körperschweiß zu vermeiden, muss das Gerät nach jeder Trainingseinheit mit einem feuchten Handtuch (keine Lösungsmittel!) gereinigt werden. Folgende Routinearbeiten sind in den angegebenen Zeitabständen durchzuführen: Teil Wöchentlich Monatlich Vierteljährlich Halbjährlich Jährlich Zugseile und Laufrollen Schraubenverbindungen Rollen und Seilführung Führrungsstangen,... -
Seite 46: Zubehör-Empfehlung
ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, effektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Das kann zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und auch den Boden vor herabfallendem Schweiß schützt, das können aber auch zusätzliche Handläufe bei einigen Laufbändern sein oder Silikonspray, um bewegliche Teile gut in Schuss zu halten. -
Seite 47: Ersatzteilbestellung
Die Seriennummer Ihres Geräts ist einmalig. Sie befindet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Taurus / Kraftstation Modellbezeichnung: Performance Gym Artikelnummer: TF-PG... -
Seite 48: Teileliste
Teileliste Bezeichnung (ENG) Spezifikation Anz. back support frame-right back support frame-left bottom tube connection plate lock nut hexagon socket bolt M10*125 shim Φ10 hexagon socket bolt M10*70 oval mat guide rod Φ20*1899 out hexagon bolt M8*16 shim Φ8 front connect bend tube middle connect welding hexagon socket bolt M10*25... - Seite 49 BK-3067 wire part side tube welding pull up left welding pull up right wedling hexagon bolt M10*65 hexagon bolt M10*20 back shield plastic cover plastic cover right front shield shield side parallel bars tube main tube adjust rube fix tube fix frame tie-rod handle...
-
Seite 50: Explosionszeichnung
Explosionszeichnung... -
Seite 51: Garantie
GARANTIE Trainingsgeräte von Taurus® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. - Seite 52 Garantiebedingungen Zur Geltendmachung der Garantie sind folgende Schritte erforderlich: Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung. Falls das Produkt in der Garantie zwecks Reparatur eingeschickt werden muß, übernimmt der Verkäufer die Kosten. Nach Ablauf der Garantie trägt der Käufer die Transport- und Versicherungskosten. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück.
-
Seite 53: Kontakt
KONTAKT TECHNIK TECHNIK & SERVICE TECHNIK & SERVICE �� �� �� +49 4621 4210-900 80 90 16 50 +33 (0) 172 770033 +49 4621 4210-945 +49 4621 4210-933 �� +49 4621 4210-698 �� �� info@fitshop.dk service-france@fitshop.fr �� technik@sport-tiedje.de �� �� Mo - Fr 08:00 18:00... - Seite 54 LEBEN FITNESS WEBSHOP UND SOCIAL MEDIA Sport-Tiedje ist mit derzeit 80 Filialen Europas www.sport-tiedje.de größter Fachmarkt für Heimfitnessgeräte www.sport-tiedje.de/blog und weltweit einer der renommiertesten Online-Versandhändler für Fitness-Equipment. Privat kunden bestellen über die 25 Webshops www.facebook.com/SportTiedje der jeweiligen Landessprache oder lassen sich ihre Wunschgeräte vor Ort zusammenstellen.
- Seite 56 Taurus Performace Gym...
