9.3.2 Abmessungen
®
Im Folgenden sind die Abmessungen des M2Smart
Gateway o beschrieben.
®

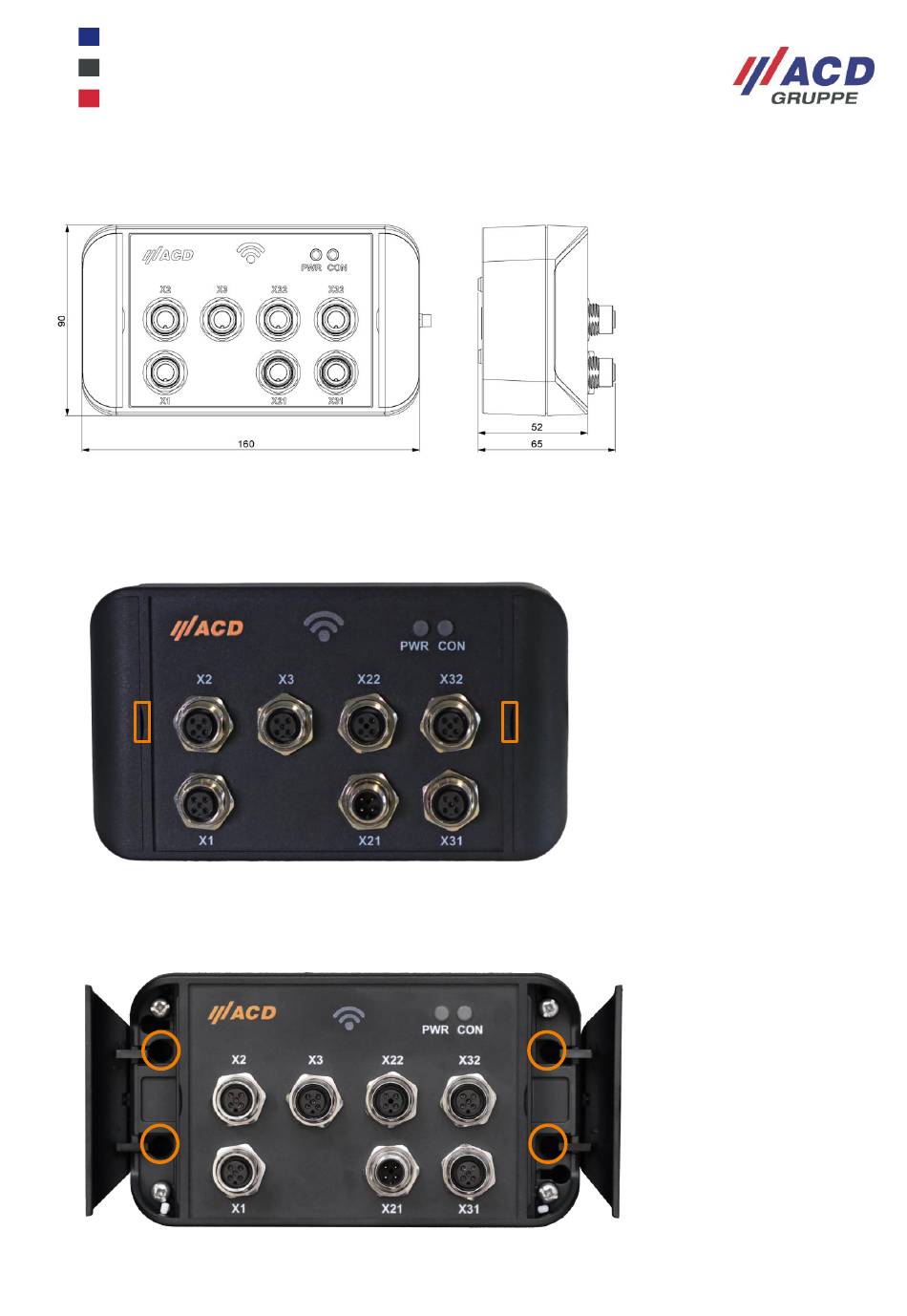

Abbildung 59: Abmessungen in mm M2Smart
Gateway o
9.3.3 Befestigung
®
Das M2Smart
Gateway o kann direkt an der Maschine befestigt werden. Hierbei werden die zwei seitlichen
Klappen links und rechts mit dem Finger oder einem kleinen Schraubendreher geöffnet.
®
Abbildung 60: M2Smart
Gateway o - Öffnen der seitlichen Klappen
®
Die Befestigung des M2Smart
Gateway o erfolgt über die vier Befestigungslöcher, diese werden nach dem
Öffnen der beiden seitlichen Klappen sichtbar.
®
Abbildung 61: M2Smart
Gateway o - Befestigungslöcher
®
