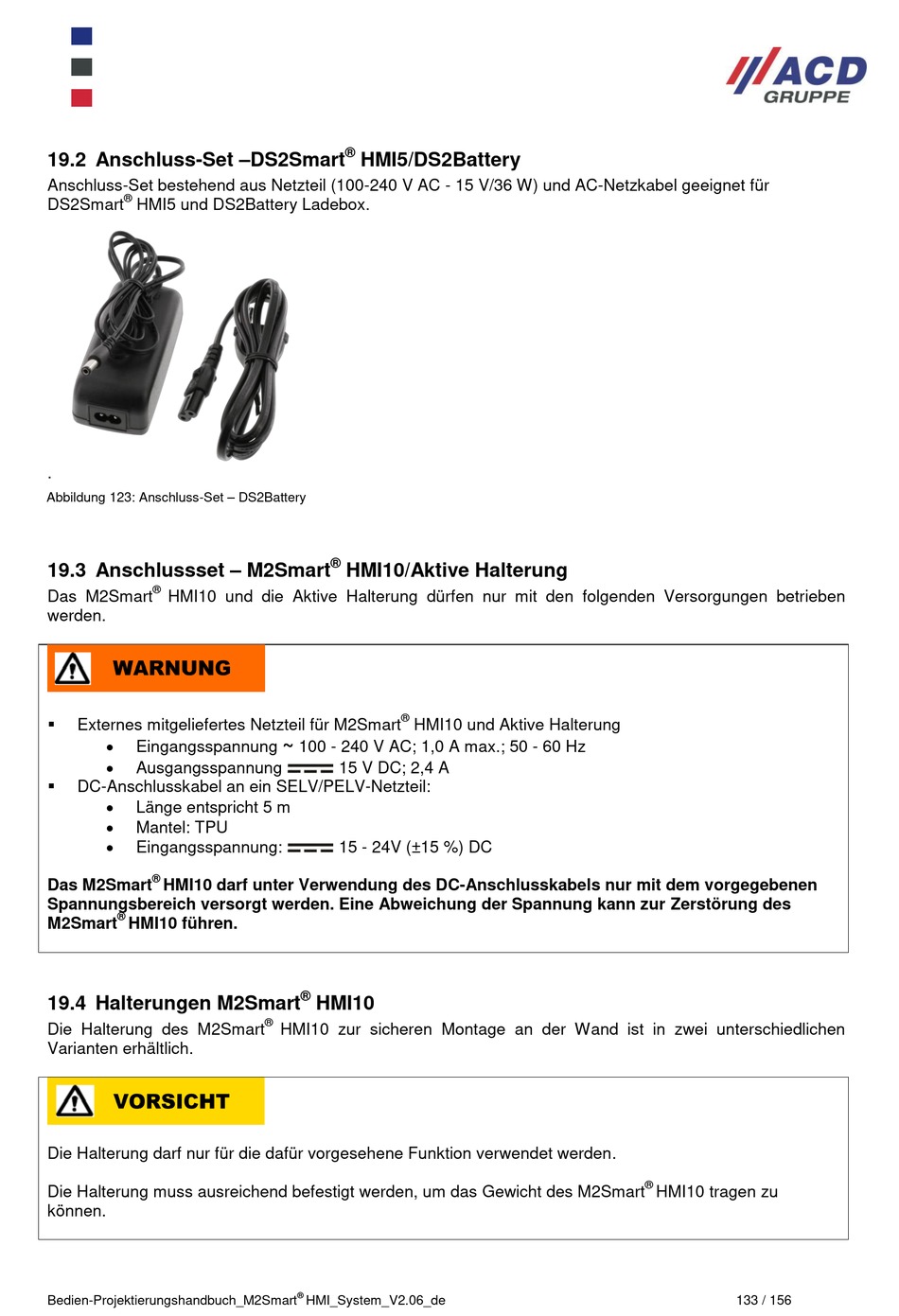

19.2 Anschluss-Set –DS2Smart
Anschluss-Set bestehend aus Netzteil (100-240 V AC - 15 V/36 W) und AC-Netzkabel geeignet für
®
DS2Smart
HMI5 und DS2Battery Ladebox.
.
Abbildung 123: Anschluss-Set – DS2Battery
19.3 Anschlussset – M2Smart
®
Das M2Smart
HMI10 und die Aktive Halterung dürfen nur mit den folgenden Versorgungen betrieben
werden.
Externes mitgeliefertes Netzteil für M2Smart
Eingangsspannung
Ausgangsspannung
DC-Anschlusskabel an ein SELV/PELV-Netzteil:
Länge entspricht 5 m
Mantel: TPU
Eingangsspannung:
®
Das M2Smart
HMI10 darf unter Verwendung des DC-Anschlusskabels nur mit dem vorgegebenen
Spannungsbereich versorgt werden. Eine Abweichung der Spannung kann zur Zerstörung des
®
M2Smart
HMI10 führen.
19.4 Halterungen M2Smart
Die Halterung des M2Smart
Varianten erhältlich.
Die Halterung darf nur für die dafür vorgesehene Funktion verwendet werden.
Die Halterung muss ausreichend befestigt werden, um das Gewicht des M2Smart
können.
Bedien-Projektierungshandbuch_M2Smart
®
HMI5/DS2Battery
®
HMI10/Aktive Halterung
®
HMI10 und Aktive Halterung
~
100 - 240 V AC; 1,0 A max.; 50 - 60 Hz
15 V DC; 2,4 A
15 - 24V (±15 %) DC
®
HMI10
®
HMI10 zur sicheren Montage an der Wand ist in zwei unterschiedlichen
®
HMI_System_V2.06_de
®
HMI10 tragen zu
133 / 156
