Bedien-Projektierungshandbuch_M2Smart
®

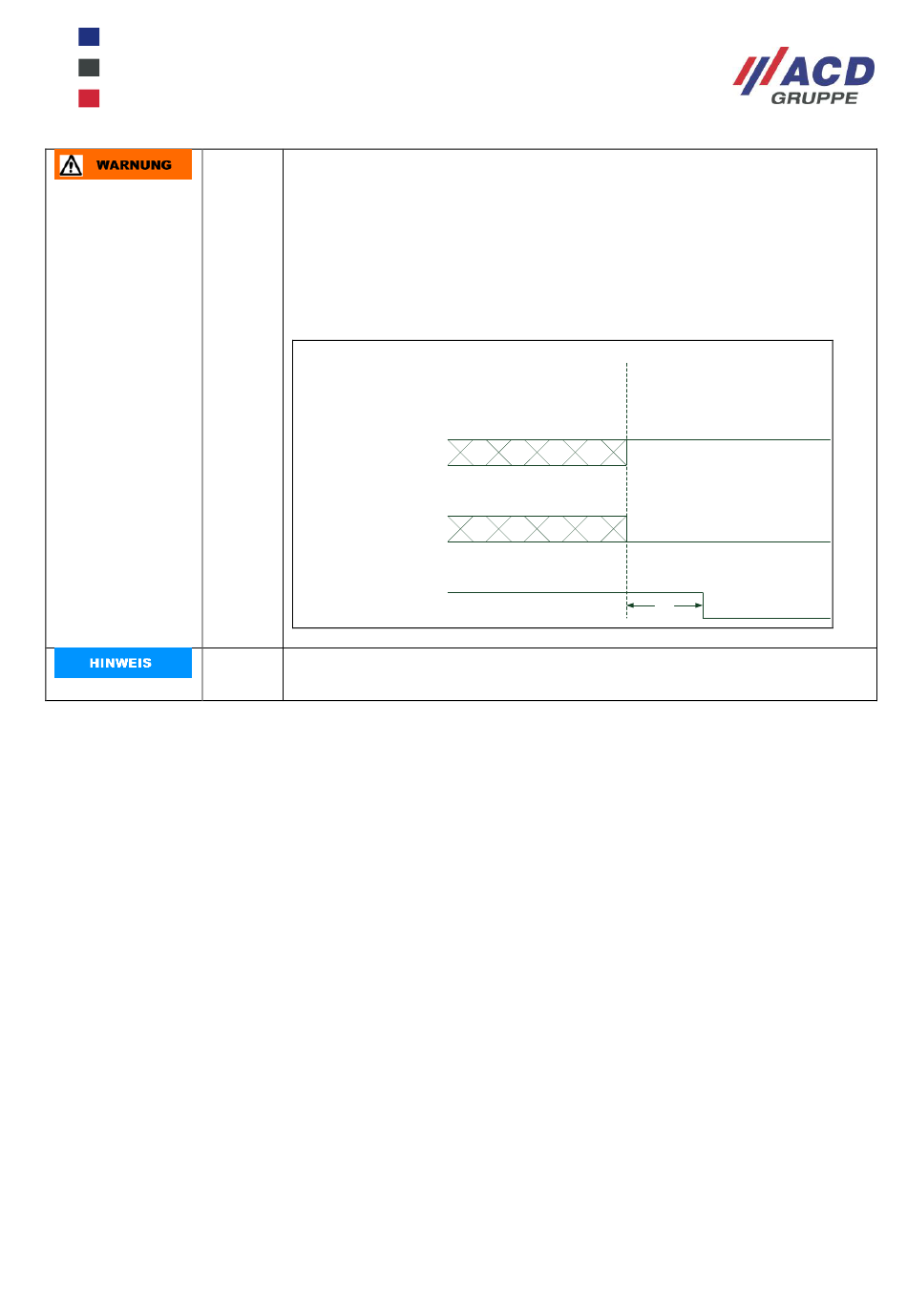

Gezielte Verbindungstrennung
Um eine Unterscheidung zwischen einer gezielten Verbindungstrennung und
dem sicheren Zustand vornehmen zu können werden bei Anforderung der
gezielten Verbindungstrennung die fehlersicheren Ausgänge „Not-Halt" auf
ON und „Zustimmung" auf OFF geschalten, unabhängig vom Zustand der
Schalterstellungen auf dem M2Not-Halt Modul. 500 ms später wird der
fehlersichere Ausgang „Verbindungsanzeige" auf OFF geschalten.
Somit lässt sich die gezielte Verbindungstrennung durch Abgleich der
fehlersicheren Ausgänge „Not-Halt" und „Verbindungsanzeige" unterscheiden.
ON
Not-Halt
OFF
ON
Zustimmung
OFF
ON
Verbindungsanzeige
OFF
®
Bei Fehler auf den sicheren Ausgängen blinkt die gelbe Status LED „CON"
®
des M2Smart
Gateway i/M2Smart
®
Gateway i/M2Smart
®
HMI_System_V2.06_de
Anforderung der gezielten
Verbindungstrennung
®
Gateway o.
®
Gateway o
500ms
150 / 156
