7.9.2.1 Aktive Halterung und Netzteil
Montieren Sie die Halterung mit den, dafür vorgesehen, Löchern fest an dem, dafür vorgesehen, Platz.
Stecken Sie den DC-Stecker der entsprechenden Versorgung auf der Rückseite ein. Um ein ungewolltes
Ausstecken zu verhindern kann die Versorgungsleitung über eine Öse in der Halterung befestigt werden.
Die Aktive Halterung wird durch Herausziehen des Netzsteckers oder DC-Kabel von der Versorgung
getrennt.
®
Nachfolgend ist das Netzteil zur Versorgung des M2Smart
HMI10 abgebildet:
®

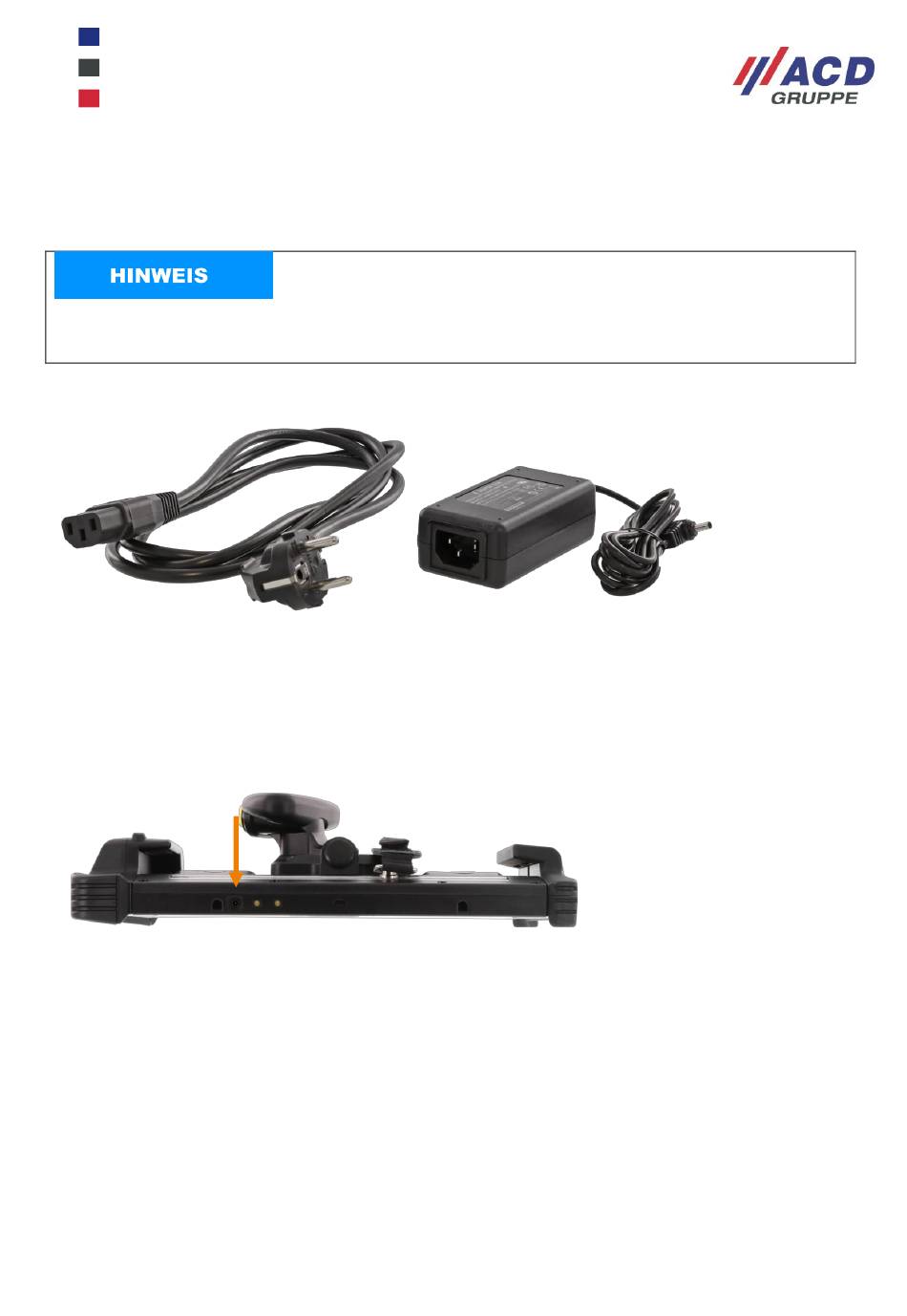

Abbildung 13: Netzteil nach EN60601-1/-1-11 zur Versorgung des M2Smart
HMI10
7.9.2.2 DC-Anschlusskabel/Netzteil
®
Über das optionale Netzteil oder das DC-Anschlusskabel ist eine Ladung des M2Smart
HMI10 direkt am
®
mobilen HMI Gerät möglich. Zum Laden des M2Smart
HMI10, muss das mitgelieferte Netzteil oder das DC-
Anschlusskabel in die dafür vorgesehene DC-Buchse eingesteckt werden.
Abbildung 14: Position DC-Buchse
7.9.2.3 DS2Battery
®
Über die Akkuladestation DS2Battery können zwei Akkus des M2Smart
HMI10 geladen werden (siehe
Kapitel 19.1).
®
Bedien-Projektierungshandbuch_M2Smart
HMI_System_V2.06_de
