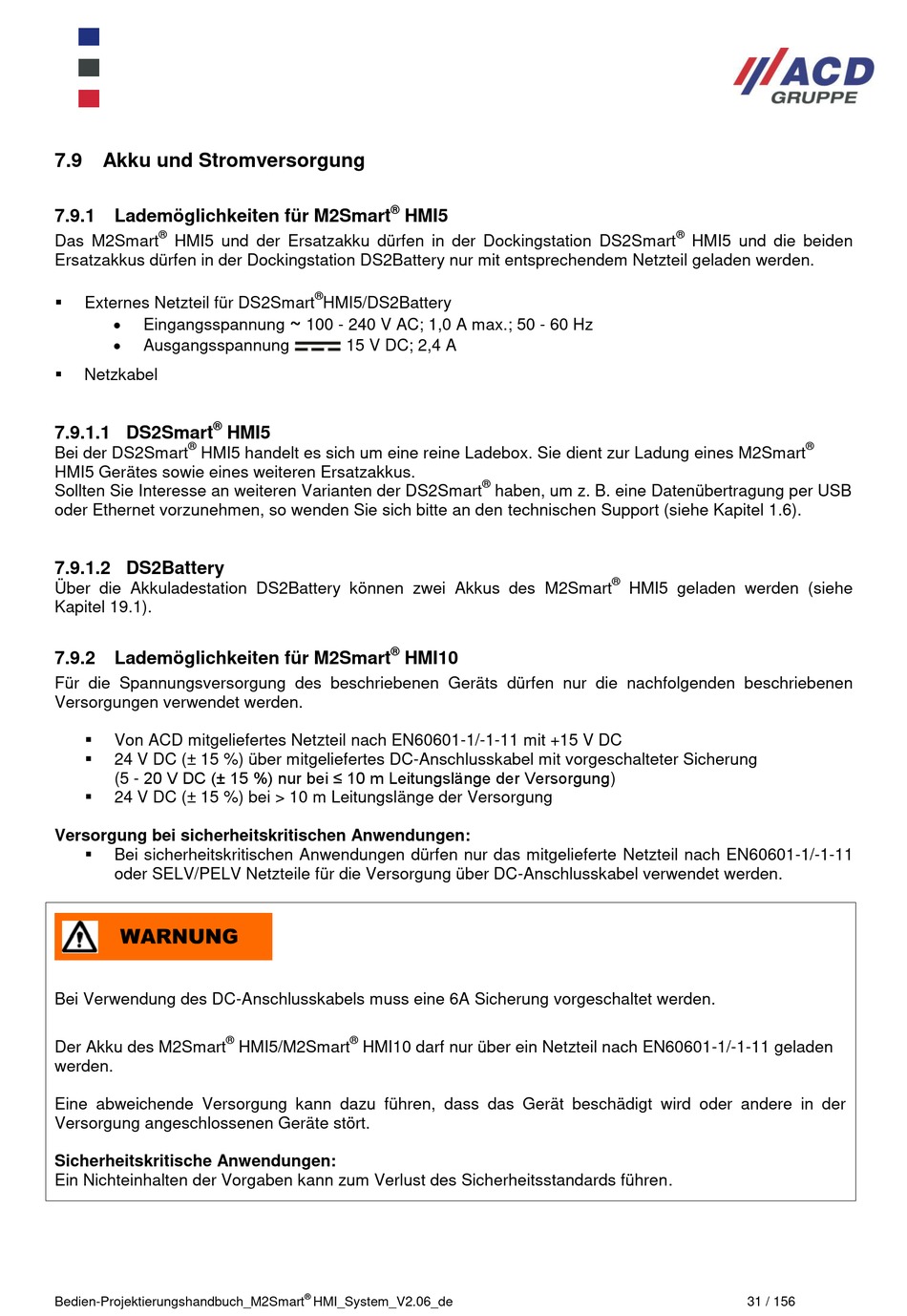

7.9 Akku und Stromversorgung
7.9.1 Lademöglichkeiten für M2Smart
®
Das M2Smart
HMI5 und der Ersatzakku dürfen in der Dockingstation DS2Smart
Ersatzakkus dürfen in der Dockingstation DS2Battery nur mit entsprechendem Netzteil geladen werden.
Externes Netzteil für DS2Smart
Eingangsspannung
Ausgangsspannung
Netzkabel
®
7.9.1.1 DS2Smart
®
Bei der DS2Smart
HMI5 handelt es sich um eine reine Ladebox. Sie dient zur Ladung eines M2Smart
HMI5 Gerätes sowie eines weiteren Ersatzakkus.
Sollten Sie Interesse an weiteren Varianten der DS2Smart
oder Ethernet vorzunehmen, so wenden Sie sich bitte an den technischen Support (siehe Kapitel 1.6).
7.9.1.2 DS2Battery
Über die Akkuladestation DS2Battery können zwei Akkus des M2Smart
Kapitel 19.1).
7.9.2 Lademöglichkeiten für M2Smart
Für die Spannungsversorgung des beschriebenen Geräts dürfen nur die nachfolgenden beschriebenen
Versorgungen verwendet werden.
Von ACD mitgeliefertes Netzteil nach EN60601-1/-1-11 mit +15 V DC
24 V DC (± 15 %) über mitgeliefertes DC-Anschlusskabel mit vorgeschalteter Sicherung
(5 - 20 V DC (± 15 %) nur bei ≤ 10 m Leitungslänge der Versorgung)
24 V DC (± 15 %) bei > 10 m Leitungslänge der Versorgung
Versorgung bei sicherheitskritischen Anwendungen:
Bei sicherheitskritischen Anwendungen dürfen nur das mitgelieferte Netzteil nach EN60601-1/-1-11
oder SELV/PELV Netzteile für die Versorgung über DC-Anschlusskabel verwendet werden.
Bei Verwendung des DC-Anschlusskabels muss eine 6A Sicherung vorgeschaltet werden.
®
Der Akku des M2Smart
werden.
Eine abweichende Versorgung kann dazu führen, dass das Gerät beschädigt wird oder andere in der
Versorgung angeschlossenen Geräte stört.
Sicherheitskritische Anwendungen:
Ein Nichteinhalten der Vorgaben kann zum Verlust des Sicherheitsstandards führen.
Bedien-Projektierungshandbuch_M2Smart
®
®
HMI5/DS2Battery
~
100 - 240 V AC; 1,0 A max.; 50 - 60 Hz
15 V DC; 2,4 A
HMI5
®
®
HMI5/M2Smart
HMI10 darf nur über ein Netzteil nach EN60601-1/-1-11 geladen
®
HMI_System_V2.06_de
HMI5
®
haben, um z. B. eine Datenübertragung per USB
HMI10
®
HMI5 und die beiden
®
HMI5 geladen werden (siehe
31 / 156
®
