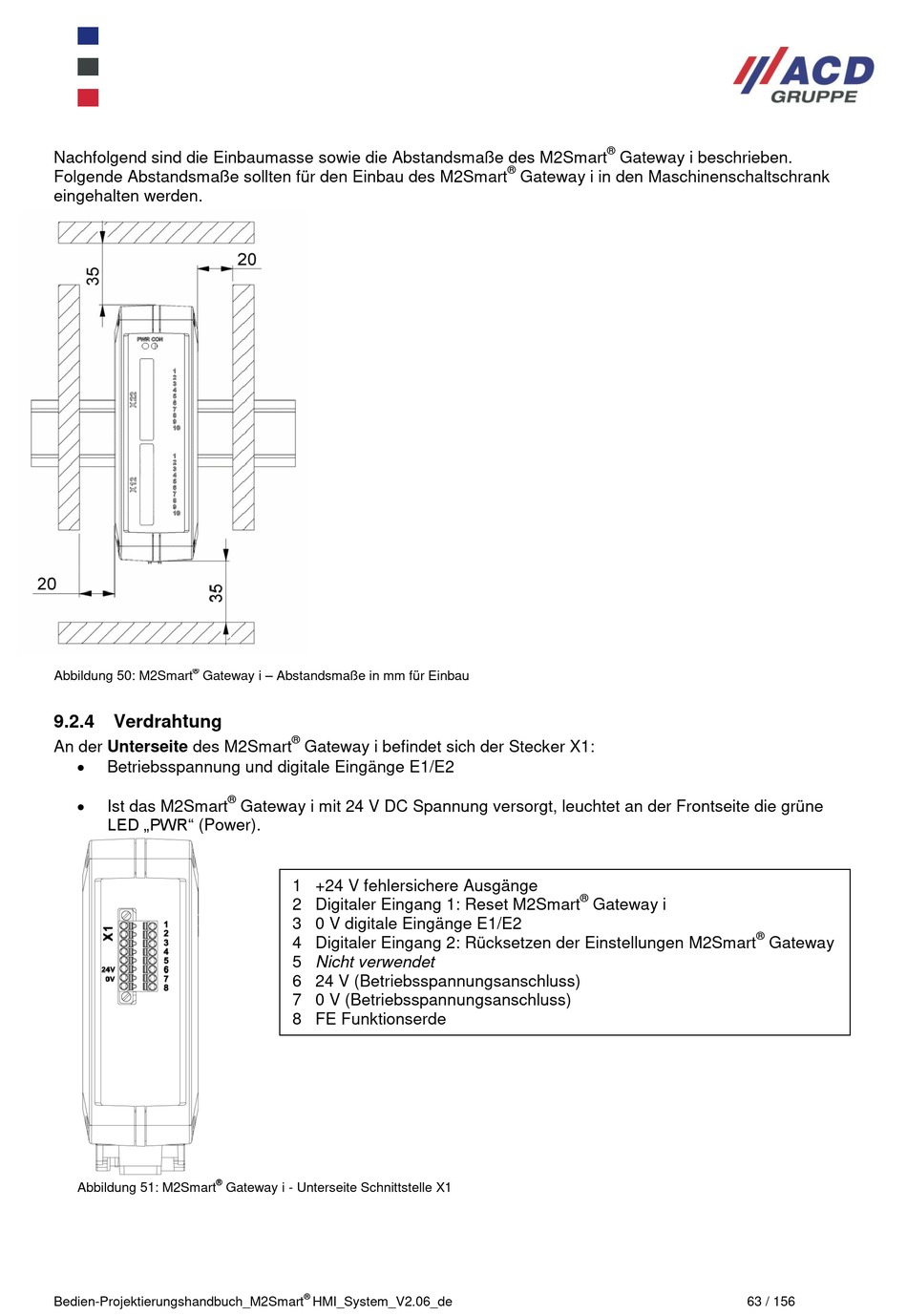

Nachfolgend sind die Einbaumasse sowie die Abstandsmaße des M2Smart
Folgende Abstandsmaße sollten für den Einbau des M2Smart
eingehalten werden.
®
Gateway i – Abstandsmaße in mm für Einbau
Abbildung 50: M2Smart
9.2.4 Verdrahtung
An der Unterseite des M2Smart
Betriebsspannung und digitale Eingänge E1/E2
Ist das M2Smart
LED „PWR" (Power).
®
Abbildung 51: M2Smart
Bedien-Projektierungshandbuch_M2Smart
®
Gateway i befindet sich der Stecker X1:
®
Gateway i mit 24 V DC Spannung versorgt, leuchtet an der Frontseite die grüne
1 +24 V fehlersichere Ausgänge
2 Digitaler Eingang 1: Reset M2Smart
3 0 V digitale Eingänge E1/E2
4 Digitaler Eingang 2: Rücksetzen der Einstellungen M2Smart
5 Nicht verwendet
6 24 V (Betriebsspannungsanschluss)
7 0 V (Betriebsspannungsanschluss)
8 FE Funktionserde
Gateway i - Unterseite Schnittstelle X1
®
HMI_System_V2.06_de
®
Gateway i beschrieben.
®
Gateway i in den Maschinenschaltschrank
®
Gateway i
®
Gateway
63 / 156
