19.9.2 Mechanische Installation
®
Der M2Smart
HMI Access Point ist für die Montage an der Oberseite einer Maschine oder eines Schranks
durch eine M50-Bohrung (50,5 mm) mit dem mitgelieferten Dichtungsring und der Mutter zu montieren.
Die obere Montagefläche, die mit der Dichtung in Berührung kommt, muss eben, eine Oberfläche mit Ra 3,2
oder feiner und gereinigt sowie frei von Ölen und Fetten sein.
®
Für einen optimalen Empfang benötigt der M2Smart
HMI Access Point einen Bereich, der frei von
Gegenständen ist, die das Signal sonst behindern oder reflektieren könnten. Um Störungen zu vermeiden,
®
sollte ein Mindestabstand von 50 cm zwischen M2Smart
HMI Access Point und anderen Geräten
eingehalten werden.
Vergewissern Sie sich, dass der Dichtungsring richtig in der kreisförmigen Rille im oberen Teil des
Gehäuses sitzt, bevor Sie die Mutter anziehen.
Anzugsdrehmoment: 5 Nm +/- 10 %

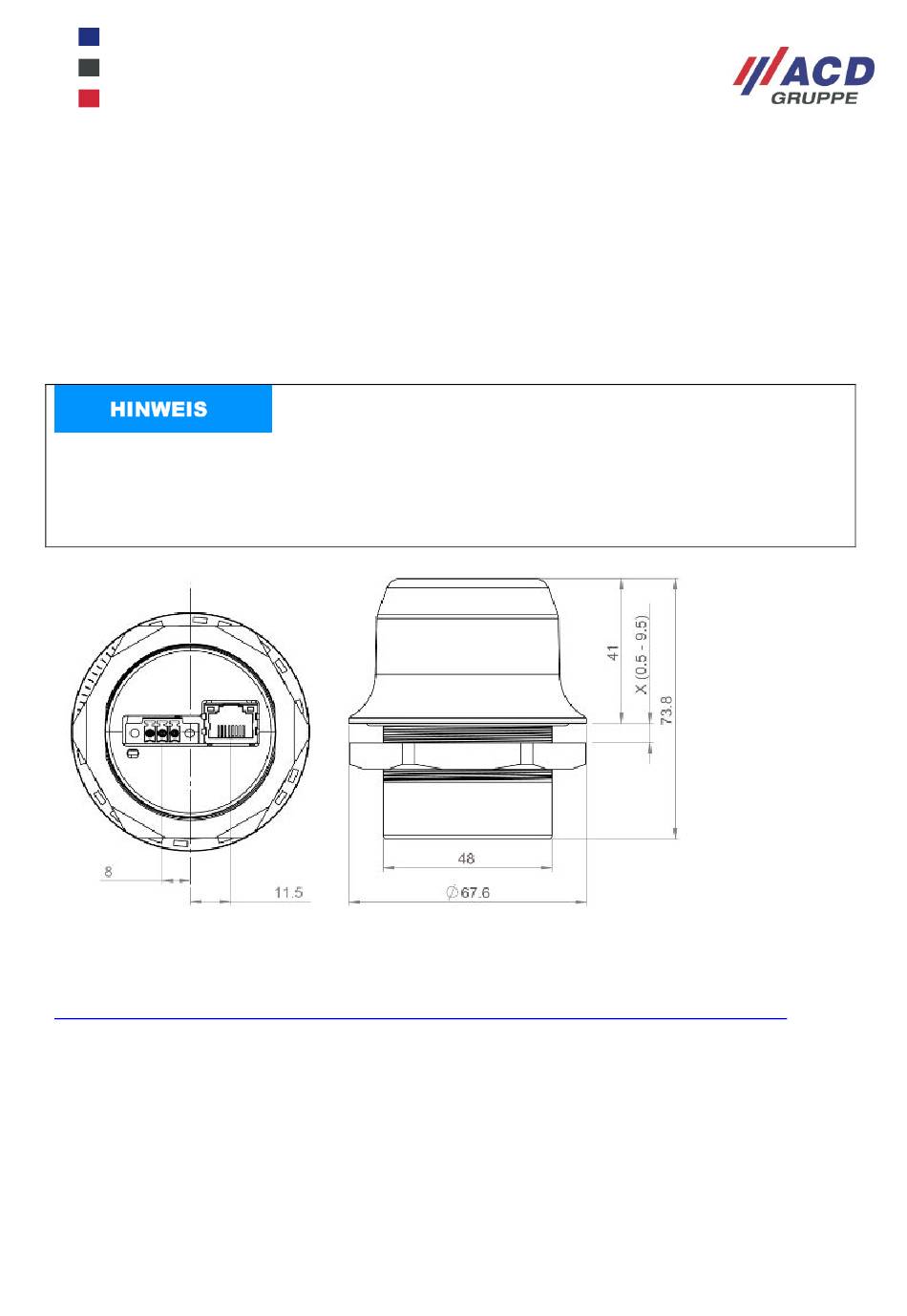

Abbildung 141: Mechanische Abmessungen – alle Werte in mm
19.9.3 Elektrische Installation
Zur elektrischen Installation siehe Dokumentation der Firma Anybus „Anybus Wireless Bolt User Guide":
https://www.anybus.com/de/technical-support/pages/files-and-documentation?ordercode=AWB2030
19.9.4 Konfiguration
®
®
®
Nachdem eine sichere Verbindung vom M2Smart
HMI5/M2Smart
HMI10 zu einem M2Smart
Gateway
hergestellt wurde, wird oft zur Maschinenbedienung eine Web-Visualiserung verwendet.
Um den Verbindungsprozess hier zu vereinfachen, kann über den RFID-Tag zu einen vorkonfigurierten
®
M2Smart
HMI Access Point eine Verbindung hergestellt werden. Dies ermöglicht es, sich automatisch mit
einem WLAN- oder Bluetooth Netzwerk zu verbinden.
®
Hierzu ist es notwendig, im M2Smart
HMI System in einer Konfigurationsdatei den Parameter
"ConnectUnsafe" via WLAN oder via Bluetooth aktiv zu setzen.
®
Bedien-Projektierungshandbuch_M2Smart
HMI_System_V2.06_de
