8.6.2 M2Zustimm10 (optional)
Im Folgenden ist das Modul M2Zustimm10 beschrieben. Hierbei handelt es sich um ein Modul zur
Weitergabe von Zustimm-Signalen über einen 3-Stufentaster (0-1-0) an das M2Not-Halt10.
Das M2Zustimm10 kann nur im Zusammenhang mit dem M2Not-Halt10 verwendet werden. Das Modul wird
fest verschraubt und kann im Servicefall durch den Kunden gewechselt werden.

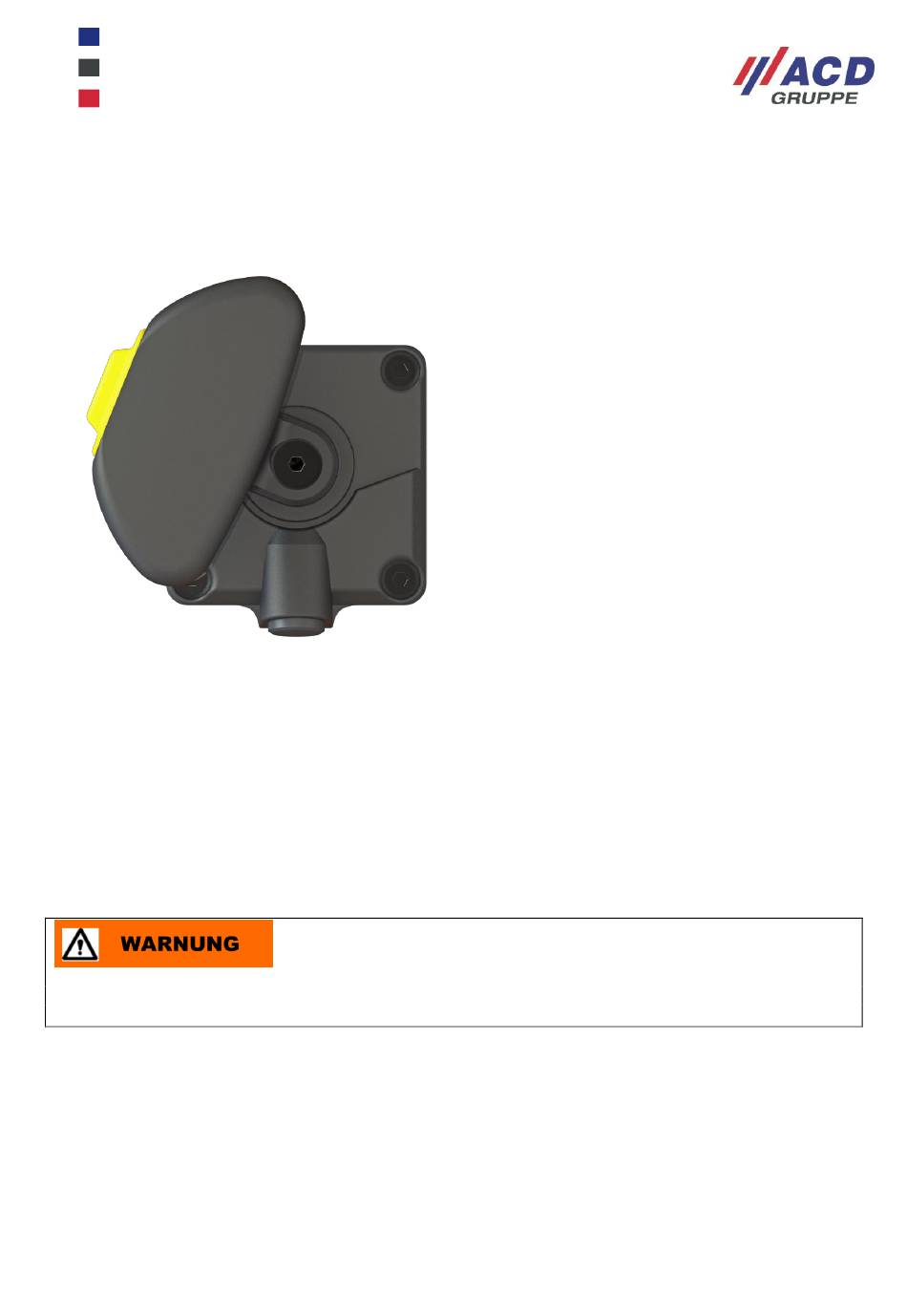

Abbildung 42: M2Zustimm10
®
Das M2Smart
HMI10 Bediengerät wird mit einer Hand am Griff gehalten, sodass auch der Zustimmtaster
mit den Fingern betätigt werden kann. Mit der anderen Hand kann der Not-Halt betätigt oder der Bildschirm
bedient werden.
Der Griff des M2Zustimm10 kann in zwei Positionen verstellt werden, um eine ergonomische Bedienung für
Rechts- und Linkshänder zu gewährleisten.
Dazu ist die Schraube in der Mitte mit einem Innensechskantschlüssel 5,0 zu lösen, ohne sie zu entfernen.
Danach kann der M2Zustimm10 um ca. 140° in die gewünschte Position gedreht und wieder festgezogen
werden. Das Anzugsdrehmoment beträgt 5 Nm.
Der Taster darf nicht weiter als 140° gedreht werden.
®
Das M2Smart
HMI10 kann optional auch ohne M2Zustimm10 zur Verfügung gestellt werden. Da der
Zustimmtaster des M2Smart
Gateway verwendet wird, ist eine optional sichere Verbindungstrennung mittels Code möglich (siehe Kapitel
13.5.5.2).
Bedien-Projektierungshandbuch_M2Smart
®
HMI10 unter anderem für die sichere Verbindungstrennung vom M2Smart
®
HMI_System_V2.06_de
®
53 / 156
