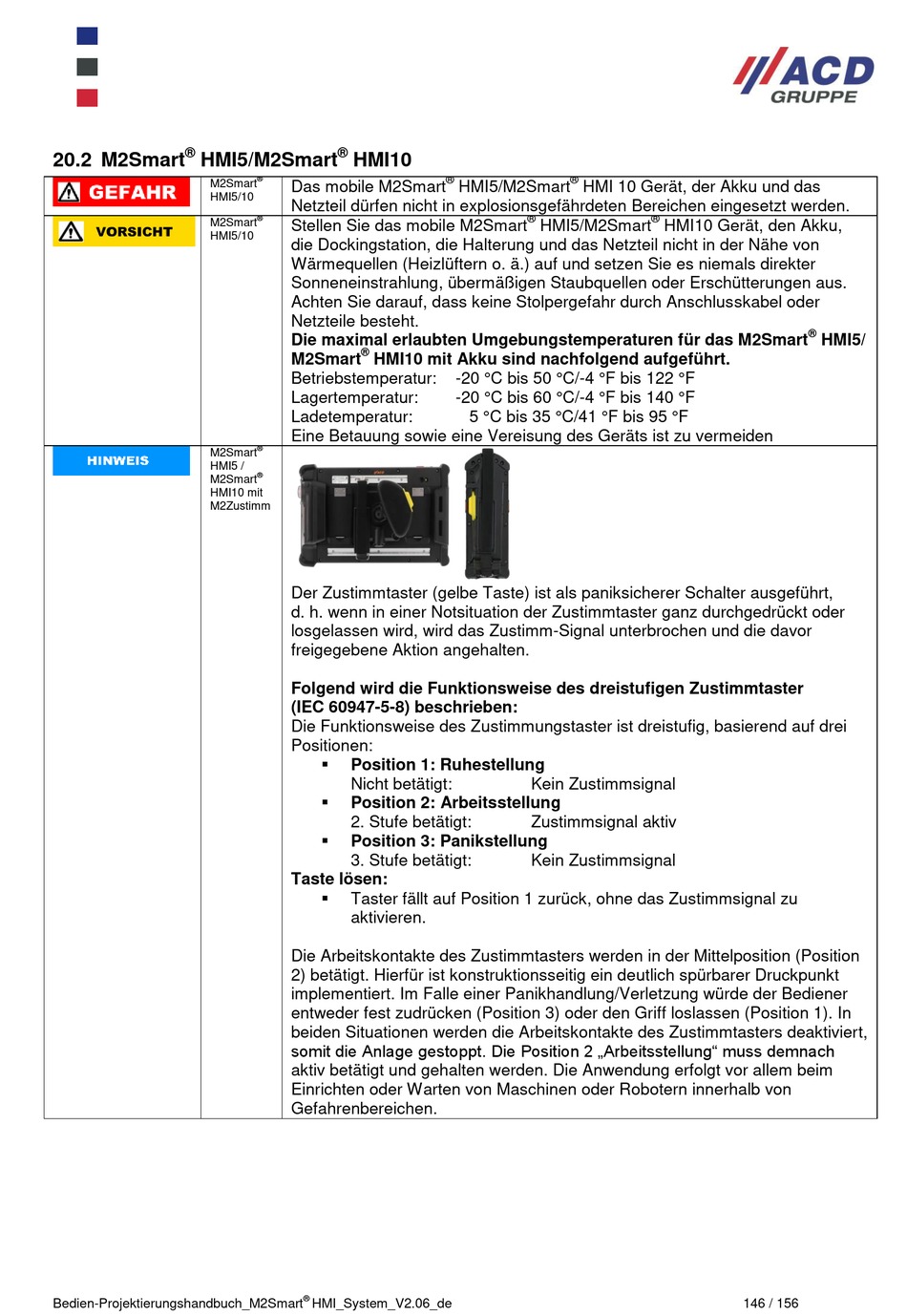

20.2 M2Smart
HMI5/M2Smart
M2Smart
HMI5/10
M2Smart
HMI5/10
M2Smart
HMI5 /
M2Smart
HMI10 mit
M2Zustimm
Bedien-Projektierungshandbuch_M2Smart
®
HMI10
®
Das mobile M2Smart
Netzteil dürfen nicht in explosionsgefährdeten Bereichen eingesetzt werden.
®
Stellen Sie das mobile M2Smart
die Dockingstation, die Halterung und das Netzteil nicht in der Nähe von
Wärmequellen (Heizlüftern o. ä.) auf und setzen Sie es niemals direkter
Sonneneinstrahlung, übermäßigen Staubquellen oder Erschütterungen aus.
Achten Sie darauf, dass keine Stolpergefahr durch Anschlusskabel oder
Netzteile besteht.
Die maximal erlaubten Umgebungstemperaturen für das M2Smart
®
M2Smart
HMI10 mit Akku sind nachfolgend aufgeführt.
Betriebstemperatur:
Lagertemperatur:
Ladetemperatur:
Eine Betauung sowie eine Vereisung des Geräts ist zu vermeiden
®
®
Der Zustimmtaster (gelbe Taste) ist als paniksicherer Schalter ausgeführt,
d. h. wenn in einer Notsituation der Zustimmtaster ganz durchgedrückt oder
losgelassen wird, wird das Zustimm-Signal unterbrochen und die davor
freigegebene Aktion angehalten.
Folgend wird die Funktionsweise des dreistufigen Zustimmtaster
(IEC 60947-5-8) beschrieben:
Die Funktionsweise des Zustimmungstaster ist dreistufig, basierend auf drei
Positionen:
Position 1: Ruhestellung
Nicht betätigt:
Position 2: Arbeitsstellung
2. Stufe betätigt:
Position 3: Panikstellung
3. Stufe betätigt:
Taste lösen:
Taster fällt auf Position 1 zurück, ohne das Zustimmsignal zu
aktivieren.
Die Arbeitskontakte des Zustimmtasters werden in der Mittelposition (Position
2) betätigt. Hierfür ist konstruktionsseitig ein deutlich spürbarer Druckpunkt
implementiert. Im Falle einer Panikhandlung/Verletzung würde der Bediener
entweder fest zudrücken (Position 3) oder den Griff loslassen (Position 1). In
beiden Situationen werden die Arbeitskontakte des Zustimmtasters deaktiviert,
somit die Anlage gestoppt. Die Position 2 „Arbeitsstellung" muss demnach
aktiv betätigt und gehalten werden. Die Anwendung erfolgt vor allem beim
Einrichten oder Warten von Maschinen oder Robotern innerhalb von
Gefahrenbereichen.
®
HMI_System_V2.06_de
®
®
HMI5/M2Smart
HMI 10 Gerät, der Akku und das
®
HMI5/M2Smart
-20 °C bis 50 °C/-4 °F bis 122 °F
-20 °C bis 60 °C/-4 °F bis 140 °F
5 °C bis 35 °C/41 °F bis 95 °F
Kein Zustimmsignal
Zustimmsignal aktiv
Kein Zustimmsignal
®
HMI10 Gerät, den Akku,
®
HMI5/
146 / 156
