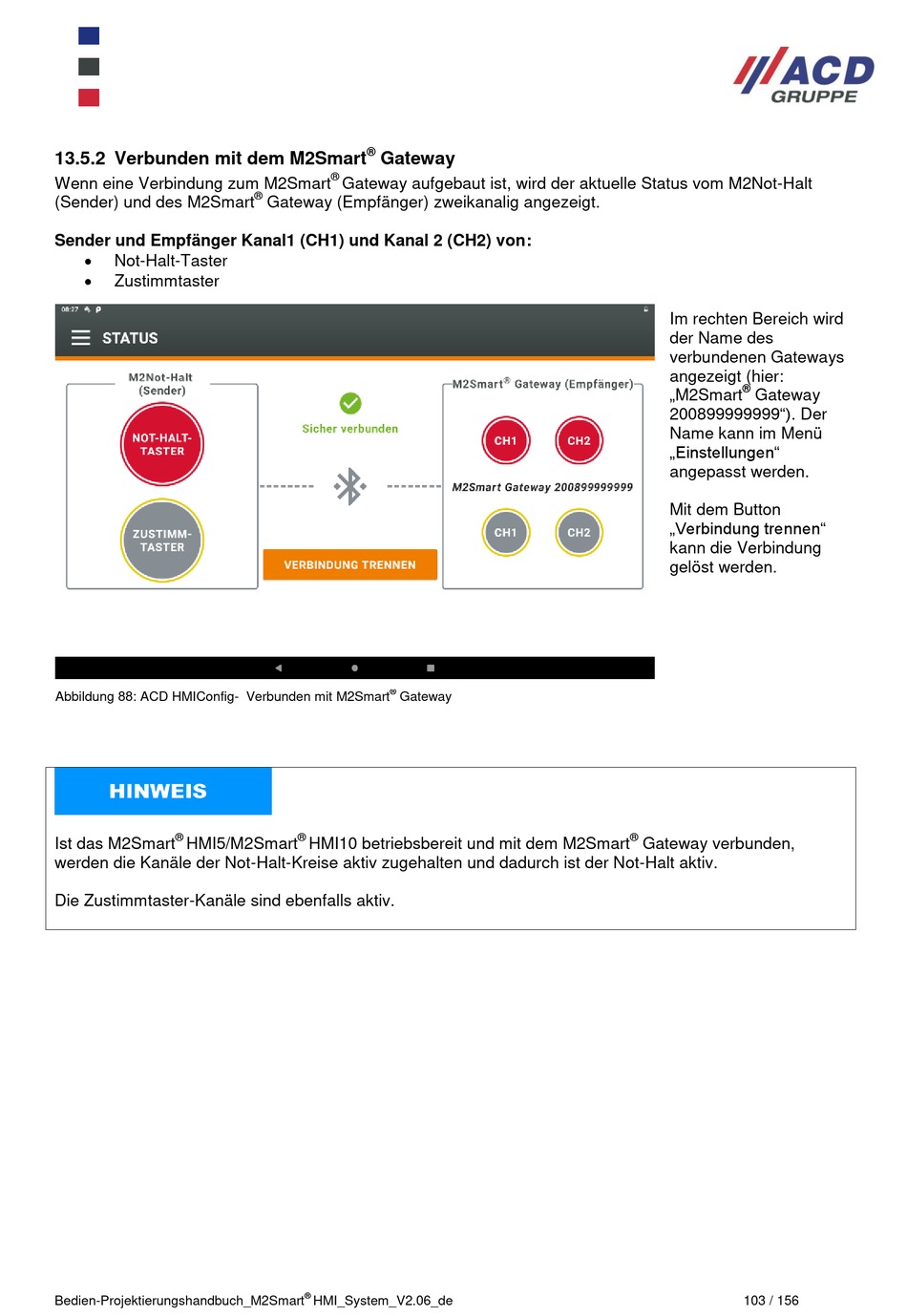

13.5.2 Verbunden mit dem M2Smart
Wenn eine Verbindung zum M2Smart
(Sender) und des M2Smart
Sender und Empfänger Kanal1 (CH1) und Kanal 2 (CH2) von:
Not-Halt-Taster
Zustimmtaster
Abbildung 88: ACD HMIConfig- Verbunden mit M2Smart
®
Ist das M2Smart
HMI5/M2Smart
werden die Kanäle der Not-Halt-Kreise aktiv zugehalten und dadurch ist der Not-Halt aktiv.
Die Zustimmtaster-Kanäle sind ebenfalls aktiv.
Bedien-Projektierungshandbuch_M2Smart
®
Gateway
®
Gateway aufgebaut ist, wird der aktuelle Status vom M2Not-Halt
®
Gateway (Empfänger) zweikanalig angezeigt.
®
Gateway
®
HMI10 betriebsbereit und mit dem M2Smart
®
HMI_System_V2.06_de
Im rechten Bereich wird
der Name des
verbundenen Gateways
angezeigt (hier:
®
„M2Smart
Gateway
200899999999"). Der
Name kann im Menü
„Einstellungen"
angepasst werden.
Mit dem Button
„Verbindung trennen"
kann die Verbindung
gelöst werden.
®
Gateway verbunden,
103 / 156
