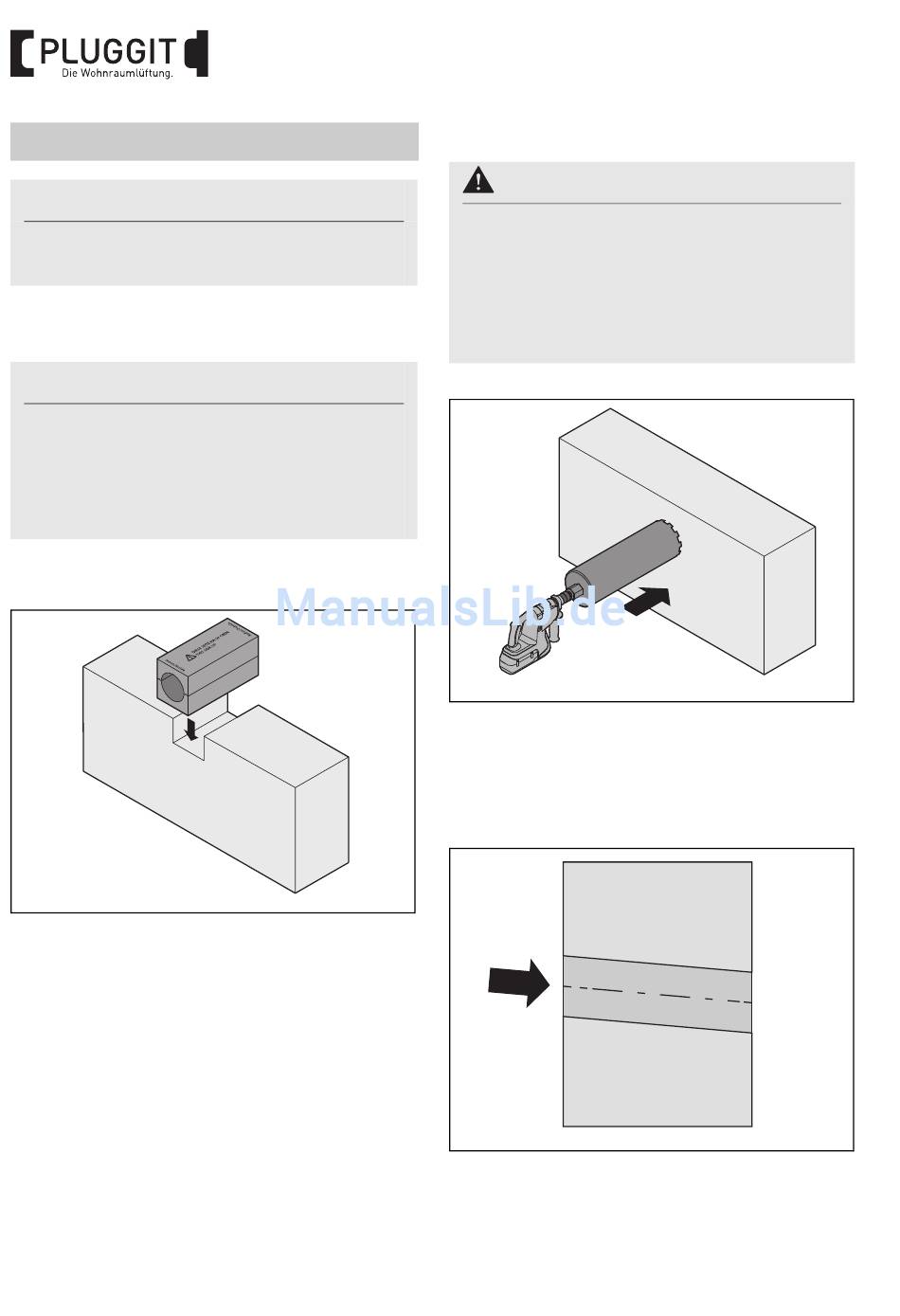

6. MONTAGE

Hinweis:
Lesen Sie sich die Anweisungen vor Beginn
der Montage sorgfältig durch.
6.1. WANDÖFFNUNG ERSTELLEN
Hinweis:
Entsprechend der gewählten Montageweise
folgen Sie bitte den Anweisungen für die
Nutzung des Einbau-Montagesteins oder
den Anweisungen für die Erstellung einer
Kernbohrung.

6.1.1. Einbau-Montagestein verwenden

Setzen Sie den Einbau-Montagestein in das
Mauerwerk ein. Achten Sie dabei auf die Instal-
lationshinweise auf dem Einbau-Montagestein.
Das Gefälle muss nach außen gerichtet sein, um
den Kondensatablauf sicherzustellen.
Schneiden Sie überstehendes Material des
Einbau-Montagesteins bündig ab.
18
BIA iconVent 160

6.1.2. Kernbohrung erstellen

Achten Sie während der Kernbohrung auf
einen ausreichenden Schutz vor herabfal-
lendem Mauerwerk an der Außenseite des
Gebäudes. Damit ist sichergestellt, dass
keine Personen verletzt werden oder Ge-
genstände beschädigt werden.
Bringen Sie im Mauerwerk eine Kernbohrung
mit einem Durchmesser von 162 mm an.
Die Bohrung muss ein Gefälle von 1-3° auf-
weisen, um später anfallendes Kondensat nach
außen abführen zu können.
M+P-26A-1597
Die Bohrung sollte vorzugsweise von innen nach
außen erfolgen.
Warnhinweis:
Innen
1 - 3°
M+P-26A-1598
Außen
M+P-26A-1599
