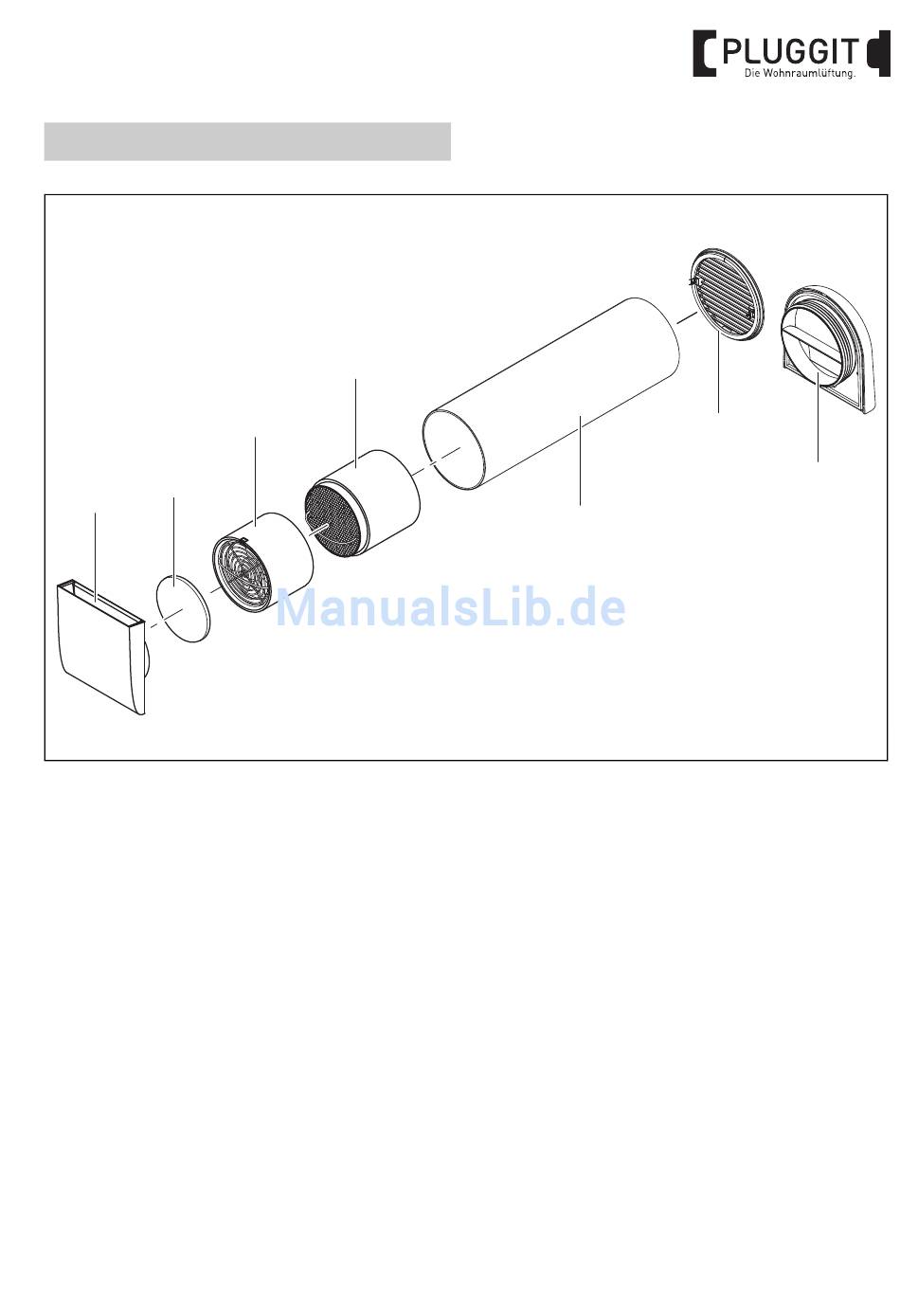

3. SYSTEMÜBERSICHT
2
1
1 Innenblende
2 Filter
3 Lüfter-Einheit
4 Wärmetauscher-Einheit
5 Montagerohr
6.1 Außengitter
6.2 Außenblende
Der iconVent 160 besteht aus einer strömungs-
optimierten Innenblende (1) mit integrierter
Filteraufnahme (2), einer Lüfter- Einheit (3),
einer Wärmetauscher-Einheit (4), einem Monta-
gerohr (5) sowie einem Außengitter (6.1). Alter-
nativ kann auch eine Außenblende (6.2) ver-
wendet werden.
4
3
5
Der Einbau erfolgt grundsätzlich in einer Außen-
wand. Das Montagerohr (5), in das die Lüfter-
Einheit (3) und Wärmetauscher-Einheit (4) mon-
tiert werden, wird fest mit der Wand verklebt.
Innenblende (1) und Außenblende (6.2) werden
werkzeuglos montiert. Das Außengitter (6.1)
wird verklebt und verschraubt. Sie dienen als
Abschluss des Systems und sorgen mit ihrer
strömungsoptimierten Form für eine effizien-
tere Luftführung.
BIA iconVent 160
6.1
6.2
