DEUTSCH
BETRIEBSANLEITUNG
VOR DER PRÜFUNG VORGESPEICHERTE KABELTYPEN AUSWÄHLEN:
1. Verwenden Sie auf dem Startbildschirm die Pfeiltasten
Sprache, Koax) zu navigieren
2. Drücken Sie die Softkey-Taste Nr. 2
, um die Ausbreitungsgeschwindigkeit (VOP) auszuwählen
5
3. Verwenden Sie die Pfeiltasten oder die Softkeys 2
navigieren, und drücken Sie die Eingabetaste
12
genaue Ergebnisse zu erzielen
VOR DER PRÜFUNG EINEN BENUTZERDEFINIERTEN KABELTYP ERSTELLEN:
HINWEIS: Das Kabel muss an den Datentester angeschlossen sein, um den benutzerdefinierten Kabeltyp genau zu erstellen
1. Verwenden Sie auf dem Startbildschirm die Pfeiltasten
Sprache, Koax) zu navigieren
2. Verwenden Sie die Softkey-Tasten 2
und 3
6
5
drücken Sie die Eingabetaste
, um "ADD NEW" (Neue hinzufügen) auszuwählen
12
3. Verwenden Sie Softkey-Taste 2
, um den Namen zu bearbeiten
5
4. Verwenden Sie die Pfeiltasten, um zu TYP zu navigieren und bestätigen Sie die Auswahl mit der Eingabetaste
Sie die Pfeiltasten Auf und Ab, um zwischen Daten, Sprache und Koax zu wählen, und drücken Sie die Eingabetaste, um
die Auswahl zu bestätigen.
5. Verwenden Sie die Pfeiltasten, um zu PAAR zu navigieren und bestätigen Sie die Auswahl mit der Eingabetaste
Sie die Pfeiltasten Auf und Ab, um je nach dem zu prüfenden Kabeltyp zwischen den Paaroptionen zu wechseln. HINWEIS:
Beim Testen von Datenkabeln wird PAAR 4-5 für beste Ergebnisse empfohlen. Beim Testen von Sprachkabeln wird empfohlen,
PAAR 2-3 für beste Ergebnisse zu verwenden. Beim Testen von Koaxialkabeln wird PAAR 7-8 für beste Ergebnisse empfohlen.
6. Um die bekannte Ausbreitungsgeschwindigkeit (VOP) in Prozent oder als Längenwert einzugeben, verwenden Sie die
Pfeiltasten, um zum Feld Ausbreitungsgeschwindigkeit (VOP)/Länge zu navigieren, und drücken Sie die Eingabetaste.
7. Verwenden Sie die Pfeiltasten Auf oder Ab, um entweder die Ausbreitungsgeschwindigkeit (VOP) oder die Länge
(LENGTH) auszuwählen. Der ausgewählte Wert wird ORANGE hervorgehoben. Drücken Sie die Softkey-Taste 2
zum Bearbeiten. Verwenden Sie die Pfeiltasten zum Ändern der Werte und wählen Sie Softkey 4
der Werte.
HINWEIS: Wenn Sie den Prozentsatz oder die Länge der Ausbreitungsgeschwindigkeit (VOP) ändern, kann sich auch
der jeweils andere Wert ändern, da beide miteinander verbunden sind.
8. Verwenden Sie Softkey 4
zum Speichern des benutzerdefinierten Kabeltyps
7
BETRIEBSANLEITUNG
RJ45 WIREMAP PRÜFUNG UND LÄNGENMESSUNG
1. Stecken Sie ein Ende eines RJ45-konfektionierten Kabels in den RJ45-Anschluss
RJ45-Anschluss
an der Test + Map™ ID Remote-Einheit
1B
2. Navigieren Sie auf dem Startbildschirm mit den Pfeiltasten
Sie die Eingabetaste
.
12
3. Das Prüfgerät beginnt automatisch mit der Prüfung und auf dem LCD-Bildschirm werden die Ergebnisse angezeigt.
4. Drücken Sie die Eingabetaste,
um den Test zu wiederholen.
12
LÄNGE BIS ZU FEHLERN MESSEN (KATEGORIE, TWISTED-PAIR-KABEL, DATENKABEL)
Wenn der Fehler ein KURZSCHLUSS ist:
5. Wenn bei der Messung eines Twisted-Pair-Kabels ein Kurzschluss zwischen den verdrillten Paaren vorliegt (z. B. ein
Kurzschluss zwischen den Adern 1-2, 3-6, 4-5 oder 7-8), zeigt das Prüfgerät "SHORT" (Kurzschluss) an und stellt eine
rote Linie zwischen den kurzgeschlossenen Adern im Wiremap-Abschnitt
Entfernung zur Stelle des Kurzschlusses an.
6. Liegt ein Kurzschluss zwischen nicht verdrillten Adernpaaren vor, zeigt das Prüfgerät auf allen betroffenen Adernpaaren
"SHORT" an. Wenn zum Beispiel ein Kurzschluss zwischen Draht #1 und Draht #3 vorliegt, zeigt das Prüfgerät
"SHORT" auf beiden Drahtpaaren 1-2 und 3-6 an und zeigt eine rote Linie zwischen den kurzgeschlossenen Drähten
im Wiremap-Abschnitt
. Das Prüfgerät zeigt auch die ungefähre Entfernung zur Stelle des Kurzschlusses an.
A
Wenn der Fehler eine Leitungsunterbrechung ist:
1. Wenn bei der Messung eines Twisted-Pair-Kabels ein offenes Adernpaar vorhanden ist, zeigt das Prüfgerät "OPEN"
(Leitungsunterbrechung) und ein rotes
X
für die betroffenen Adern im Wiremap-Abschnitt
auch die ungefähre Entfernung zur Stelle der Leitungsunterbrechung an.
Wenn es MEHRERE Fehler gibt:
1. Wenn mehr als eine Art von Fehler auftritt, zeigt das Prüfgerät "MULTI" an und zeigt die entsprechenden Fehlersymbole
für die entsprechenden Drähte im Wiremap-Abschnitt
Stelle des ersten entdeckten Fehlers an.
HINWEIS: Die Kabellänge wird durch die Ausbreitungsgeschwindigkeit (VoP) des Kabels bestimmt. Vergewissern Sie sich,
dass die korrekte VoP eingegeben wird, um genaue Längenmessungen zu erhalten. Weitere Einzelheiten finden Sie im
Abschnitt VoP.
60
VDV501-770-1390677ART Scout Pro Max Manual.indd 60-61
VDV501-770-1390677ART Scout Pro Max Manual.indd 60-61
um zu einem beliebigen Testmodus (Daten,
8
,
9
,
10
,
11
,
und 3
, um zwischen den voreingestellten Kabeltypen zu
6
5
, um den Kabeltyp auszuwählen, den Sie testen möchten, um möglichst
,
,
,
, um zu einem beliebigen Testmodus (Daten,
8
9
10
11
, um zum Ende der Seite der Standardkabeltypen zu navigieren, und
zum Speichern
7
und das andere Ende in den
15
.
1
,
,
,
zum Symbol Datenmodus
8
9
10
11
dar. Das Prüfgerät zeigt auch die ungefähre
A
an. Das Prüfgerät zeigt
A
an. Das Prüfgerät zeigt auch die ungefähre Entfernung zur
A
A
H
. Verwenden
12
. Verwenden
12
A. Wiremap (zeigt auch alle erkannten Fehler an)
B. Einzelne Adern des zu prüfenden Kabels
C. Schirmungsanzeige
D. Längenmessung (Paare)
E. Prüfergebnis
F. Remote-ID-Nummer
HINWEIS: Die Erkennung der ID-Nummer erfolgt über das Drahtpaar 3-6. Wenn die Drähte 3 und 6 kurzgeschlossen
5
sind oder einer der Drähte unterbrochen ist, kann die ID-Nummer nicht erkannt werden.
G. Verdrahtungsstandard, der getestet wird (Auswahl unter EINSTELLUNGEN)
H. Kabeltyp Anzeige
I. Taste Kabeltyp (drücken Sie "Soft Key"
J. Taste für Einzeltest / Dauertest (Modus "Einzeltest" wird angezeigt, drücken Sie "Soft Key"
HINWEIS: im Modus "Einzeltest", drücken Sie die Eingabetaste,
K. Taste Speichern (drücken Sie "Soft Key"
HINWEIS: Die Test-n-Map Remote-Einheit muss zur Prüfung des Verkabelungsplans verwendet werden.
und drücken
E1
RJ45 CROSSOVER:
RJ45 KURZSCHLUSS:
B
C
I
J
zum Ändern)
5
um den Test zu wiederholen
12
)
7

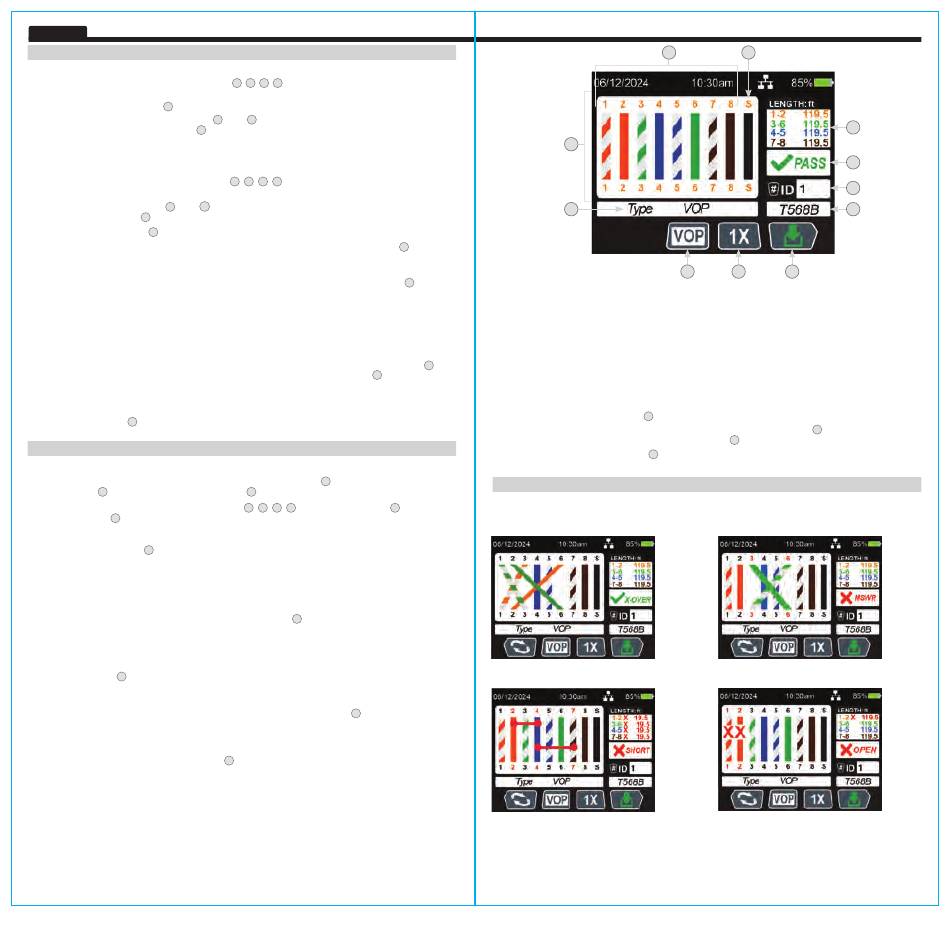

VERKABELUNGSPLAN UND DISPLAY-ANZEIGEN – BEISPIELE
RJ45 FALSCH VERDRAHTET:
RJ45 LEITUNGSUNTERBRECHUNG:
D
E
F
G
K
zum Ändern)
6
61
