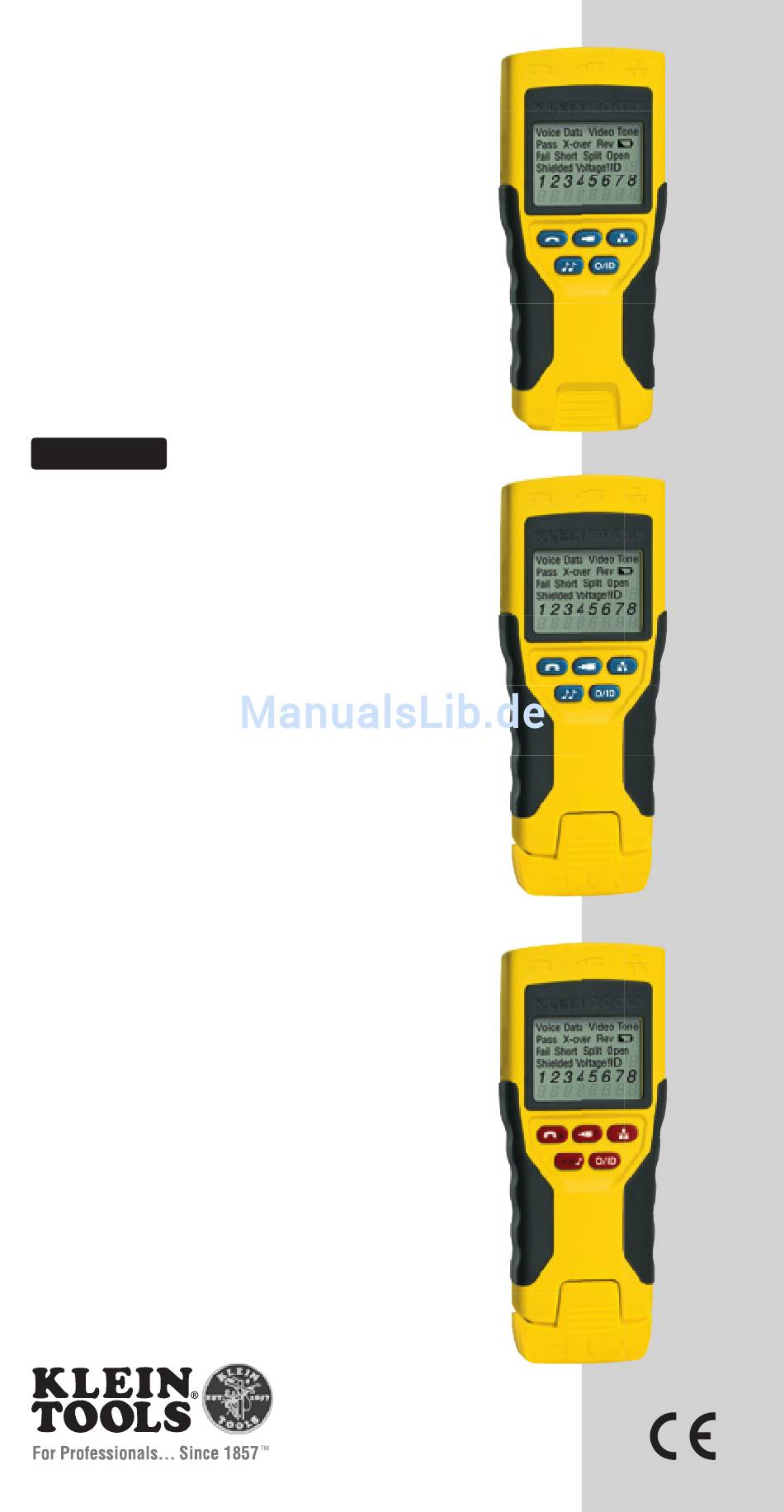

Gebrauchsanleitung
VDV Scout
VDV501-098
VDV Scout
VDV501-108
DEUTSCH
• PRÜFUNG VON KABELN FÜR
SPRACH-, DATEN- UND
VIDEOÜBERTRAGUNG
• ERKENNT KURZSCHLÜSSE,
UNTERBRECHUNGEN,
VERPOLUNG, VERDRAHTUNGSFEHLER
UND SPLIT PAIRS
• KABEL-ID
• LÄNGENMESSUNG
(MODELL LT)
• TONGENERATOR
• BESONDERS GROSSES LCD-DISPLAY
• AUTO-ABSCHALTUNG
Pro 2
®
Pro 2 LT
®
Werbung
Verwandte Anleitungen für Klein Tools VDV Scout Pro 2
Inhaltszusammenfassung für Klein Tools VDV Scout Pro 2
- Seite 1 Gebrauchsanleitung VDV Scout Pro 2 ® VDV501-098 VDV Scout Pro 2 LT ® VDV501-108 DEUTSCH • PRÜFUNG VON KABELN FÜR SPRACH-, DATEN- UND VIDEOÜBERTRAGUNG • ERKENNT KURZSCHLÜSSE, UNTERBRECHUNGEN, VERPOLUNG, VERDRAHTUNGSFEHLER UND SPLIT PAIRS • KABEL-ID • LÄNGENMESSUNG (MODELL LT) • TONGENERATOR •...
- Seite 2 ® Gebrauchsanleitung ALLGEMEINE TECHNISCHE DATEN Das Gerät Klein Tools VDV Scout Pro 2 ist ein tragbarer Kabeltester für Sprach-, Daten- und Videokabel. Er dient der ® Prüfung und Fehlersuche bei Kabeln mit RJ11-, RJ12-, RJ45- und F-Steckern und verfügt über einen Tongenerator zur leichten Kabelverfolgung.
- Seite 3 BUCHSEN UND REMOTE-EINHEITEN IM ÜBERBLICK RJ45-Buchse: Datenkabel, Ethernetkabel, 8-adriges Kabel, verdrillte Zweidrahtleitung mit 4 Paaren, Cat5e, Cat6, Cat6a, Cat7. F-Buchse: Videokabel, Koaxialkabel, RG6-Kabel, RG59-Kabel. RJ11/12-Buchse: Telefonkabel, POTS-Kabel, 4-adriges Kabel, 6-adriges Kabel, verdrillte Zweidrahtleitung mit 2 Paaren, verdrillte Zweidrahtleitung mit 3 Paaren, Cat3. VDV SCOUT PRO 2 ODER VDV SCOUT PRO 2 LT...
- Seite 4 Pro 2 automatisch ab. Das Tonsignal ist nur mit analogen Tonverfolgern ® kompatibel, beispielsweise den Modellen VDV500-060 und VDV526-054 von Klein Tools. Ohne Verwendung eines analogen Tonverfolgers ist der Ton nicht zu hören. E. Off/ID: Durch Drücken der O/ID-Taste bei eingeschaltetem Gerät wird das VDV Scout Pro 2 in jedem Modus ausgeschaltet.
- Seite 5 FÜR DAS GERÄT VDV SCOUT PRO 2 BITTE AUF S. 7 WEITERLESEN. ® TASTENFELD SCOUT PRO 2 LT ® F. Sprache/Pfeil nach oben: Im Modus Längenmessung drücken Sie diese Taste kurz, um die Länge eines mit der RJ11/12-Buchse verbundenen Kabels zu messen. Um das Adernpaar zu wechseln, dessen Länge gemessen wird, drücken Sie die Taste erneut kurz.
- Seite 6 DEUTSCH VDV SCOUT PRO 2 LT – LÄNGENMESSUNG ® Kabeltyp Modus Längenmessung Kontinuierlich ausgeführte Prüfung Gemessene Länge = 45 ft. VDV SCOUT PRO 2 LT – LÄNGSKONSTANTE ANZEIGEN ® 1. Stellen Sie sicher, dass das Prüfgerät ausgeschaltet und das Display leer ist. 2.
-
Seite 7: Testing Continuity
Hinweis: Verwenden Sie für den Anschluss an die RJ45-Buchse der Test-n-Map™ ID Remote-Einheiten unbedingt das RJ12- † Universalkabel von Klein Tools (VDV726-125) oder ein zugelassenes gleichwertiges Adapterkabel. Bei Verwendung Testing Continuity- Installed Coax eines Standard-RJ11/12-Patchkabels können die Kontaktstifte beschädigt werden. - Seite 8 Pro 2 integriert ist. Dabei legt das ® Prüfgerät eine Niederfrequenzspannung am Kabel an. Mithilfe eines analogen Tonverfolgers (Klein Tools VDV526-054 VDV500- Testing Continuity- Installed Coax 060 oder analoge Tonverfolger der meisten anderen Hersteller, separat erhältlich) können Sie ein Kabel anhand des vom Kabel übertragenen Tons identifizieren.
- Seite 9 KABELIDENTIFIZIERUNG – TONVERFOLGUNG BEI RJ45/RJ12-KABELN 1. Verbinden Sie ein bekanntermaßen funktionierendes Patchkabel mit der RJ45-Buchse (falls Sie ein Ethernetkabel verfolgen) oder der RJ12-Buchse (falls Sie ein Telefonkabel verfolgen) an der Oberseite des Prüfgeräts. 2. Verbinden Sie das andere Ende des Patchkabels mit der Wandbuchse am anderen Ende des zu prüfenden Kabels (nicht mit der Buchse am Verteilerschrank).
- Seite 10 Fehlersuche bei zeitweise unterbrochene Verbindungen. Hinweis: Verwenden Sie für den Anschluss an die RJ45-Buchse der Test-n-Map™ ID Remote-Einheiten unbedingt das RJ12- ‡ Universalkabel von Klein Tools (VDV726-125) oder ein zugelassenes gleichwertiges Adapterkabel. Bei Verwendung eines Standard-RJ11/12-Patchkabels können die Kontaktstifte beschädigt werden.
- Seite 11 ® ® Kabellänge möglich. 2. Misst das VDV Scout Misst das VDV Scout Misst das VDV Scout Pro 2 LT die Kabellänge mithilfe des TDR-Verfahrens (Time Domain Re ectometry, deutsch: ® ® Zeitbereichsre ektometrie)? Nein, das Prüfgerät VDV Scout Pro 2 verwendet nicht das TDR-Verfahren. Die Kabellänge wird anhand der kapazitiven ®...
- Seite 12 DEUTSCH VERDRAHTUNGEN UND DISPLAY-ANZEIGEN – BEISPIELE Korrekt verdrahtetes UTP-Kabel (T568A): Korrekt verdrahtetes UTP-Kabel (T568A): T568B ist elektrisch identisch mit T568A, allerdings sind die grünen und orangefarbenen Adernpaare vertauscht. Beide Standards funktionieren, solange an beiden Enden einer Kabelführung oder eines Patchkabels der gleiche Standard verwendet wird. Beim Kombinieren der Standards „A“...
- Seite 13 VERDRAHTUNGEN UND DISPLAY-ANZEIGEN – BEISPIELE Korrekt verdrahtetes Koaxialkabel: Korrekt verdrahtetes Koaxialkabel mit Remote-Ortungseinheit Nr. 1: Die Remote-Ortungseinheit Nr. 1 wird zum Abschluss eines korrekt verdrahteten Koaxialkabels verwendet. Die Videoprüfung ist erfolgreich, die ID-Nr. 1 wird erkannt und die Abfolge von „o“-Symbolen unten am Display zeigt, dass der Tester kontinuierlich Prüfungen ausführt.
-
Seite 14: Garantie
DEUTSCH BATTERIEWECHSEL Entfernen Sie die Schraube, die sich mittig auf der Rückseite des VDV Scout Pro 2 befindet, mit einem ® Kreuzschlitz-Schraubendreher PH 1. Entfernen Sie die Batterieabdeckung. Trennen Sie das Kabel von der Batterie und entsorgen Sie die leere Batterie sachgerecht. Verwenden Sie eine neue 9-Volt-Alkalibatterie (IEC 6LR61, ANSI/NEDA 1640A).
