ESPAÑOL
INSTRUCCIONES DE FUNCIONAMIENTO
SELECCIONAR LOS TIPOS DE CABLE PREVIAMENTE GUARDADOS ANTES DE LA PRUEBA:
1. En la Pantalla principal, use los botones de flecha
(Datos, Voz, Coaxial)
2. Presione el botón programable n.º 2
para seleccionar la velocidad de propagación (VOP)
5
3. Use los botones de flecha o los botones programables n.º 2
cable predeterminados y presione el botón "Enter" (Aceptar)
probando para obtener los resultados más precisos
CREAR UN TIPO DE CABLE PERSONALIZADO ANTES DE LA PRUEBA:
NOTA: debe tener el cable conectado al probador de datos para crear el tipo de cable personalizado con
precisión
1. En la Pantalla principal, use los botones de flecha
(Datos, Voz, Coaxial)
2. Presione los botones programables n.º 2
5
los tipos de cable predeterminados y presione el botón "Enter" (Aceptar)
(Agregar nuevo).
3. Seleccione el botón programable n.º 2
para editar el nombre
5
4. Use los botones de flecha para navegar hasta TYPE (Tipo) y seleccione presionando "Enter" (Aceptar)
los botones de flecha arriba y abajo para desplazarse entre Datos, Voz y Coaxial y presione "Enter" (Aceptar)
para confirmar la selección.
5. Use los botones de flecha para navegar hasta PAIR (Par) y seleccione presionando "Enter" (Aceptar)
Use los botones de flecha arriba y abajo para desplazarse entre las opciones de pares según el tipo de cable
que se esté probando. NOTA: cuando pruebe cables de datos, seleccione el Par 4-5 para obtener mejores
resultados. Cuando pruebe cables de voz, se recomienda usar el Par 2-3 para obtener mejores resultados.
Cuando pruebe cables coaxiales, se recomienda usar el Par 7-8 para obtener mejores resultados.
6. Use los botones de flecha para navegar hasta el campo Velocidad de propagación (VOP)/Longitud y
seleccione "Enter" (Aceptar) para ingresar el porcentaje de velocidad de propagación (VOP) o el valor de
longitud conocidos.
7. Use los botones de flecha arriba o abajo para desplazarse ya sea sobre Velocidad de propagación (VOP) o
LONGITUD, el valor seleccionado se resaltará en NARANJA, y presione el botón programable n.º 2
editar. Use los botones de flecha para cambiar los valores y seleccione el botón programable n.º 4
guardar los valores.
NOTA: cambiar tanto el porcentaje de Velocidad de propagación (VOP) como la Longitud podría cambiar el
otro valor, ya que están vinculados.
8. Seleccione el botón programable n.º 4
para guardar un tipo de cable personalizado
7
INSTRUCCIONES DE FUNCIONAMIENTO
PRUEBA DEL MAPA DE CABLES RJ45 Y MEDICIÓN DE LONGITUD
1. Conecte el extremo de un cable con terminación RJ45 en el puerto RJ45
RJ45
del transmisor remoto de ID
Test-n-Map™.
18
1
2. En la Pantalla principal, use los botones de flecha
presione el botón "Enter" (Aceptar)
.
12
3. El probador iniciará la prueba automáticamente y la pantalla LCD mostrará los resultados.
4. Presione el botón "Enter" (Aceptar)
para volver a realizar la prueba.
12
CÓMO MEDIR LA LONGITUD DE FALLAS (CATEGORÍA, CABLE DE PAR TRENZADO, CABLE DE DATOS)
Si la falla es "SHORT" (Cortocircuito):
5. Cuando mida un cable de par trenzado, si hay un cortocircuito entre los pares trenzados (es decir, un
cortocircuito entre los alambres 1-2, 3-6, 4-5 o 7-8), el probador mostrará "SHORT" (Cortocircuito) y
una línea roja entre los cables que están en cortocircuito en la sección de Mapa de cables
también indicará la distancia aproximada a la ubicación del cortocircuito.
6. Si hay un cortocircuito entre los pares de alambres de cables no trenzados, el probador indicará y mostrará
"SHORT" (Cortocircuito) en todos los pares de alambre afectados. Por ejemplo, si hay un cortocircuito entre el
alambre n.º 1 y el n.º 3, el probador mostrará "SHORT" (Cortocircuito) en ambos pares de alambres 1-2 y 3-6,
y mostrará una línea roja entre los alambres que están en cortocircuito en la sección de Mapa de cables
El probador también indicará la distancia aproximada a la ubicación del cortocircuito.
Si la falla es "OPEN" (Circuito abierto):
1. Cuando mida un cable de par trenzado, si hay un par de alambres abiertos, el probador mostrará "OPEN"
(Circuito abierto) y una
X
roja en los alambres afectados en la sección de Mapa de cables
también indicará la distancia aproximada a la ubicación del circuito abierto.
Si hay MÚLTIPLES fallas:
1. Si se encuentra más de un tipo de falla, el probador mostrará "MULTI" (Múltiple) así como los íconos de falla
apropiados para los alambres correspondientes en la sección de Mapa de cables
indicará la distancia aproximada a la primera falla encontrada.
NOTA: la longitud de cable está determinada por la Velocidad de propagación (VoP) del cable. Asegúrese de
ingresar el VoP correcto para mediciones de longitud precisas. Para obtener más información, consulte la
sección VoP.
24
VDV501-770-1390677ART Scout Pro Max Manual.indd 24-25
VDV501-770-1390677ART Scout Pro Max Manual.indd 24-25
,
,
,
para navegar por cualquier modo de prueba
8
9
10
11
y n.º 3
para navegar entre los tipos de
5
6
para seleccionar el tipo de cable que está
12
,
,
,
para navegar por cualquier modo de prueba
8
9
10
11
y n.º 3
para navegar hasta la parte inferior de la página de
6
para seleccionar "ADD NEW"
12
y el otro extremo en el puerto
15
,
,
,
para navegar hasta el
ícono de modo de datos
8
9
10
11
. El probador
A
A
. El probador también
A
A
H
. Use
12
A. Mapa de cables (también mostrará cualquier falla detectada)
.
B. Alambres individuales del cable que se está probando
12
C. Indicador "S" (con blindaje)
D. Medición de longitud (pares)
E. Resultado de la prueba
F. Número de ID de transmisor remoto
NOTA: el reconocimiento del número de ID se logra a través del par de alambres 3-6. No se puede reconocer
el número de ID si los alambres 3 y 6 están en cortocircuito o uno de ellos está en circuito abierto.
G. Estándar de cableado que se está probando (modificable en SETTINGS [Configuración])
5
para
H. Indicador de tipo de cable
para
7
I. Botón de tipo de cable (presione el botón "Programable"
J. Botón de prueba Única/Continua (muestra el modo Único, presione el botón "Programable"
NOTA: en el modo de prueba Única, pulse el botón "Enter" (Aceptar)
K. Botón de guardar (presione el botón "Programable"
NOTA: el transmisor remoto Test-n-Map™ debe usarse para la prueba de mapa de cables.
RJ45 CABLE CRUZADO:
y
E1
RJ45 CORTOCIRCUITO:
.
A
. El probador
B
C
I
J
para cambiar)
5
para repetir la prueba
12
)
7

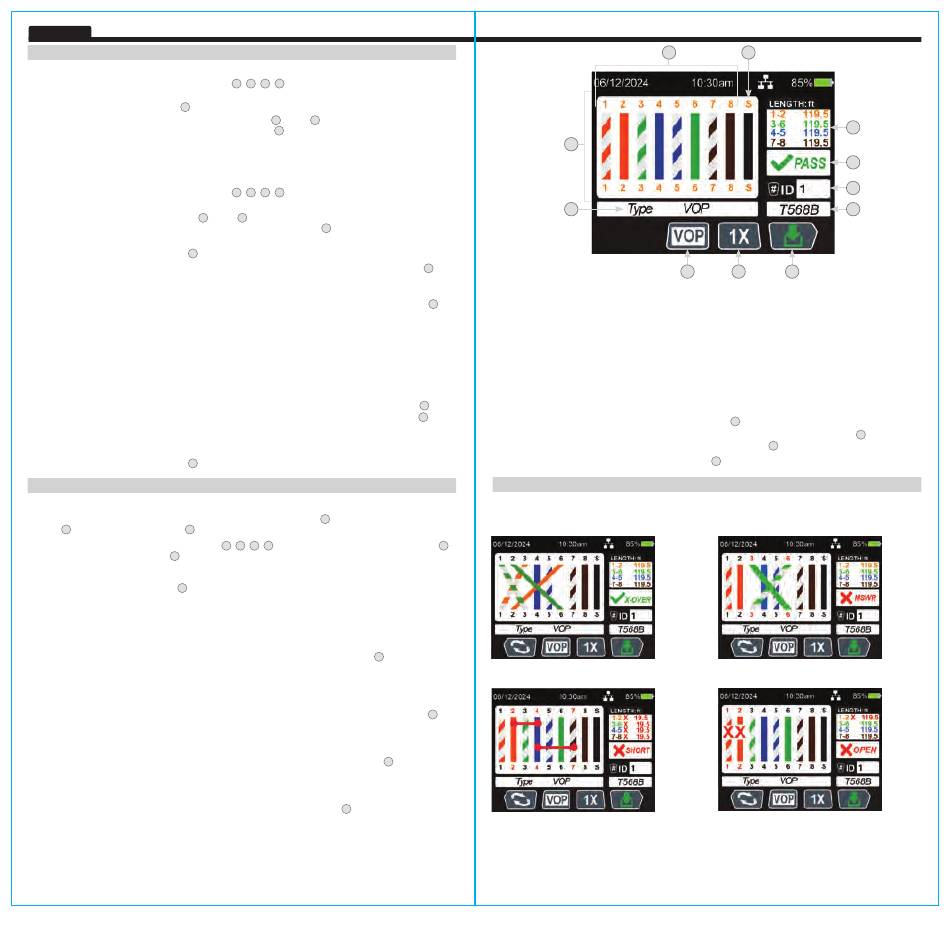

EJEMPLOS DE MAPA DE CABLES Y PANTALLAS
RJ45 ERROR DE CABLEADO:
RJ45 CIRCUITO ABIERTO:
D
E
F
G
K
para cambiar)
6
25
