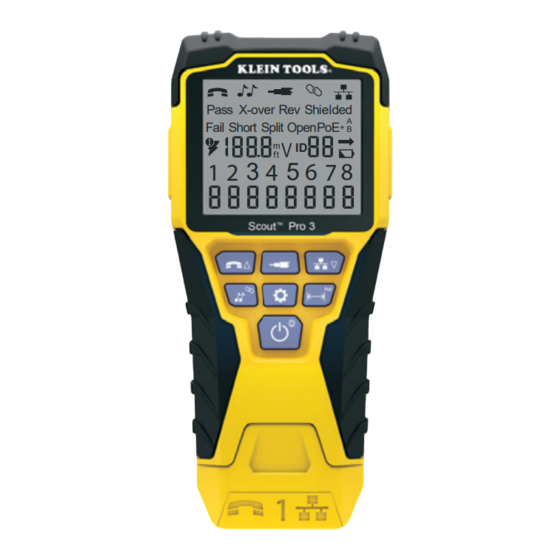

Klein Tools VDV Scout Pro 3 Gebrauchsanleitung
Prüfung von kabeln für sprach-, daten- und videoübertragung
Vorschau ausblenden
Andere Handbücher für VDV Scout Pro 3:
- Gebrauchsanleitung (43 Seiten) ,
- Gebrauchsanleitung (12 Seiten) ,
- Gebrauchsanleitung (21 Seiten)
Werbung
Quicklinks
DEUTSCH
GEBRAUCHSANLEITUNG
VDV Scout
®
• PRÜFUNG VON
KABELN FÜR SPRACH-,
DATEN- UND
VIDEOÜBERTRAGUNG
• ERKENNT
KURZSCHLÜSSE,
UNTERBRECHUNGEN,
VERPOLARITÄT,
VERDRAHTUNGSFEHLER
UND SPLIT PAIRS
• KABEL-ID
• LÄNGENMESSUNG
• TONGENERATOR
• EXTRA GROSSES
BELEUCHTETES LCD-
DISPLAY
• HUB-BLINK-FUNKTION
• AUTOMATISCHE
ABSCHALTUNG
Pro 3
VDV501-851
Werbung
Verwandte Anleitungen für Klein Tools VDV Scout Pro 3
Inhaltszusammenfassung für Klein Tools VDV Scout Pro 3

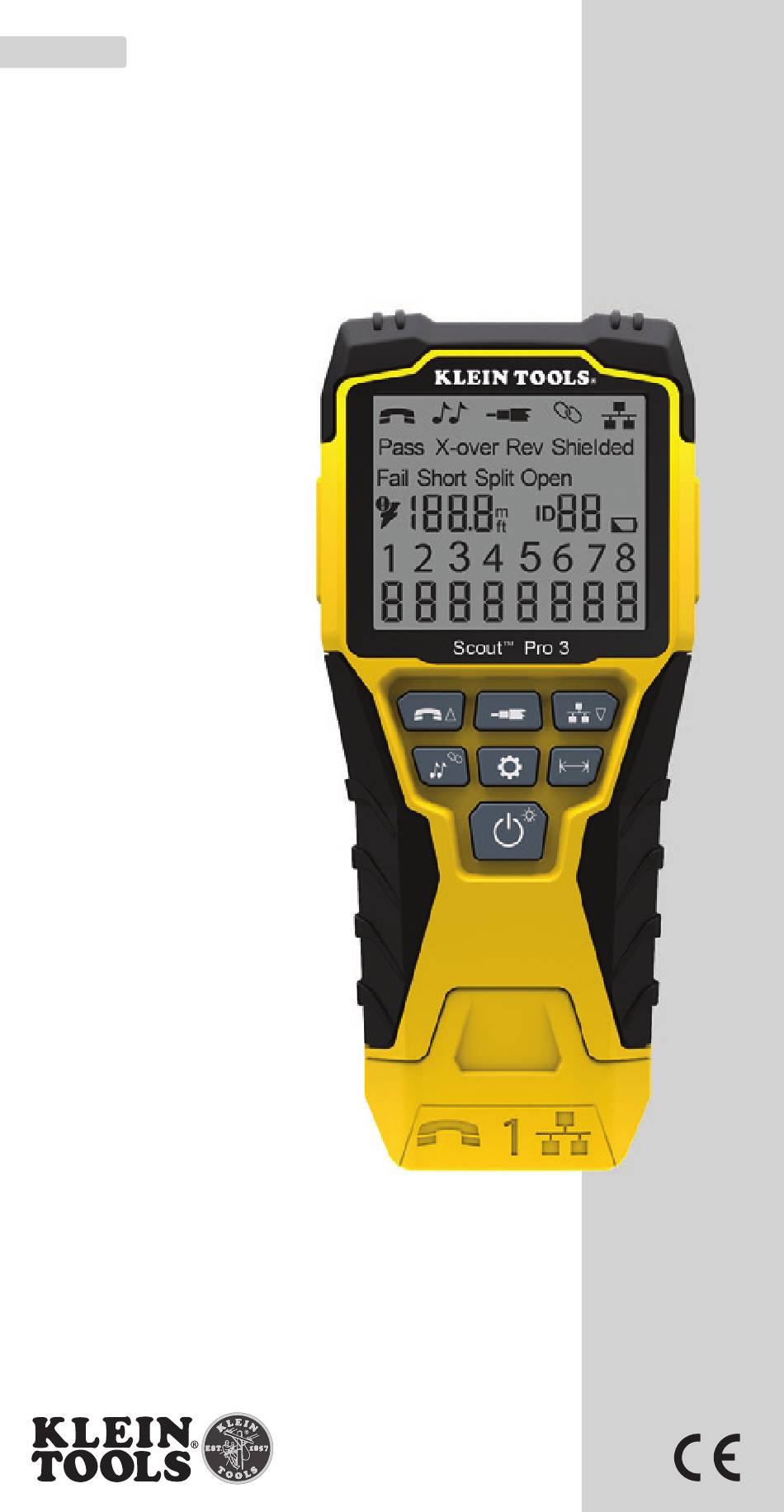

- Seite 1 DEUTSCH VDV501-851 GEBRAUCHSANLEITUNG VDV Scout Pro 3 ® • PRÜFUNG VON KABELN FÜR SPRACH-, DATEN- UND VIDEOÜBERTRAGUNG • ERKENNT KURZSCHLÜSSE, UNTERBRECHUNGEN, VERPOLARITÄT, VERDRAHTUNGSFEHLER UND SPLIT PAIRS • KABEL-ID • LÄNGENMESSUNG • TONGENERATOR • EXTRA GROSSES BELEUCHTETES LCD- DISPLAY • HUB-BLINK-FUNKTION •...
- Seite 2 ENGLISH DEUTSCH ALLGEMEINE TECHNISCHE DATEN BUCHSEN UND REMOTE-EINHEITEN IM ÜBERBLICK Der Klein Tools VDV Scout ® Pro 3 ist ein tragbarer Kabeltester für Sprach-, Daten- und Videokabel. Er dient RJ45-Buchse: Datenkabel, Ethernetkabel, Cat5e, Cat6, Cat6a, Cat7, Cat7a. der Prüfung und Fehlersuche bei Kabeln mit RJ11-, RJ12-, RJ45- und F-Steckern und verfügt über einen F-Buchse: Videokabel, Koaxialkabel, RG6-/RG6Q-Kabel, RG59-Kabel.
- Seite 3 ENGLISH DEUTSCH BETRIEBSANLEITUNG TASTENFELDFUNKTION IM DETAIL LÄNGENMESSUNG: Das Prüfgerät VDV Scout Pro 3 misst die Kabellänge anhand der kapazitiven Eigenschaften des Kabels. Ein ® • SPRACHTASTE/TASTE UP : Kurzes Drücken: Führt eine Prüfung des Kabelende muss mit dem entsprechenden Anschluss des Prüfgeräts verbunden sein. Das andere Ende muss entweder frei bleiben oder mit der selbstverstauenden Remote-Einheit verbunden sein.
- Seite 4 ENGLISH DEUTSCH BETRIEBSANLEITUNG BETRIEBSANLEITUNG ÄNDERN DER MASSEINHEIT DURCHGANGSPRÜFUNG BEI ABGESCHLOSSENEM ODER VERLEGTEM KOAXIALKABEL (ABB. 3, ABB. 4): 1. Schließen Sie den Buchsenverbinder (Buchse auf Buchse) an die F-Buchse an der Oberseite des Prüfgeräts an. 1. Drücken Sie die Einschalttaste , um den Tester einzuschalten. 2.
- Seite 5 Die zweite Möglichkeit ist die Verwendung des analogen Tongenerators, der im VDV Scout Pro 3 integriert ist. Dabei legt das ® Prüfgerät eine Niederfrequenzspannung am Kabel an. Mithilfe eines analogen Tonverfolgers (Klein Tools VDV500-123, separat 2. Gehen Sie mit dem Prüfgerät VDV Scout Pro 3 ®...
- Seite 6 ‡HINWEIS: Verwenden Sie für den Anschluss an die RJ45-Buchse der Test-n-Map™ ID Remote-Einheiten unbedingt das RJ12- Universalkabel von Klein Tools (VDV726-125) oder ein zugelassenes gleichwertiges Adapterkabel. Bei Verwendung eines Standard- RJ11/12-Patchkabels an der RJ45-Buchse am Prüfgerät können die Kontaktstifte beschädigt werden.
- Seite 7 ENGLISH DEUTSCH VERKABELUNGSPLAN UND DISPLAY-ANZEIGEN – BEISPIELE VERDRAHTUNGEN UND DISPLAY-ANZEIGEN – BEISPIELE HINWEIS: Die Test-n-Map Remote-Einheit muss zur Prüfung des Verkabelungsplans verwendet werden. Korrekt verdrahtetes Koaxialkabel: Korrekt verdrahtetes UTP-Kabel (T568A): Pass Pass 1 2 3 4 5 6 7 8 Korrekt verdrahtetes UTP-Kabel (T568A): T568B ist elektrisch identisch mit T568A, allerdings sind die grünen und orangefarbenen Adernpaare vertauscht.
-
Seite 8: Garantie
DEUTSCH BATTERIEWECHSEL 1. Lösen Sie die Schraube an der Batterieabdeckung mit einem Phillips-Kreuzschlitz Nr. 2. 2. Entfernen Sie die Batterieabdeckung. 3. Trennen Sie das Kabel von der Batterie und entsorgen Sie die leere Batterie sachgerecht. 4. Setzen Sie eine neue 9-Volt-Alkalibatterie ein. 5.
