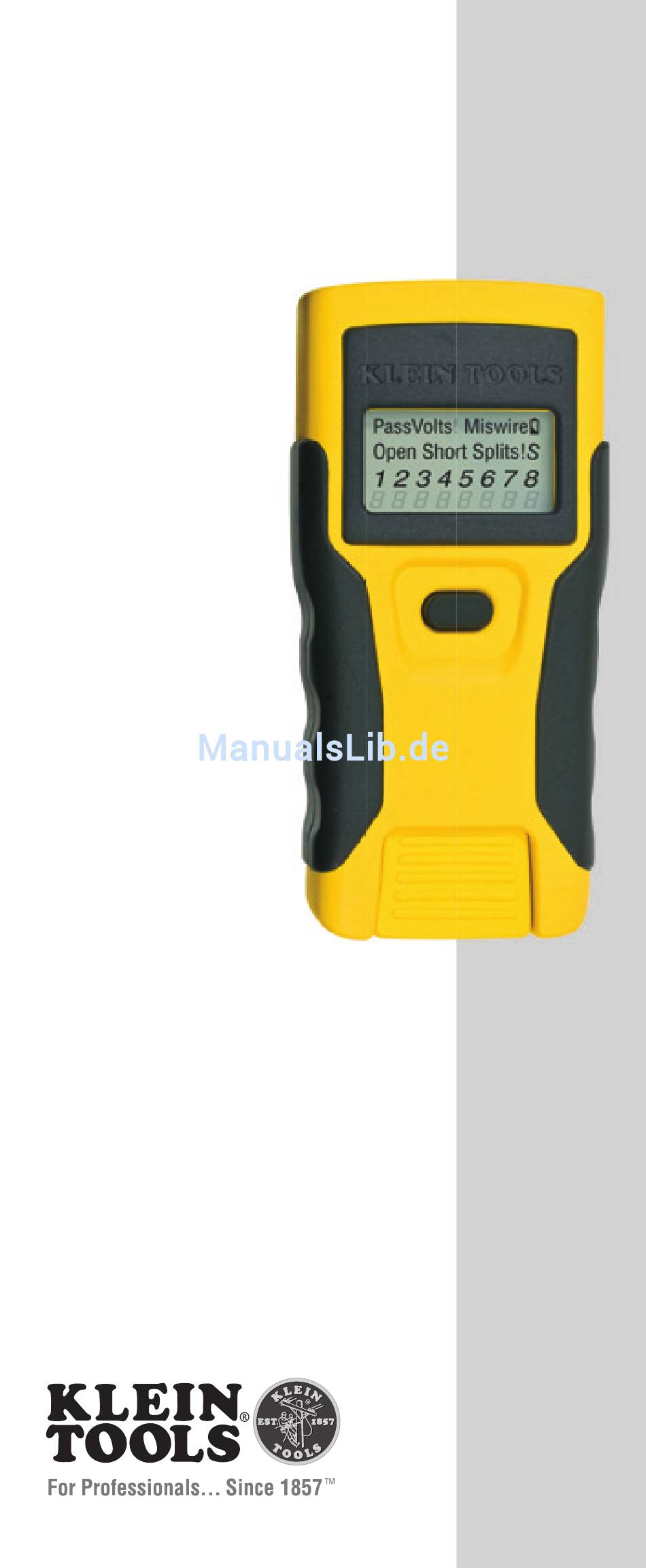

- Seite 1 Gebrauchs- anleitung LAN Scout ™ VDV526-052 • GUT LESBARES LCD-DISPLAY • PRÜFUNG DES DATENKABELS • ERKENNT KURZ- SCHLÜSSE, UNTER- BRECHUNGEN, VERPOLUNG, VERDRAHTUNGS- FEHLER UND SPLIT PAIRS • TONGENERATOR • AUTOMATISCHE ABSCHALTUNG...
-
Seite 2: Allgemeine Technische Daten

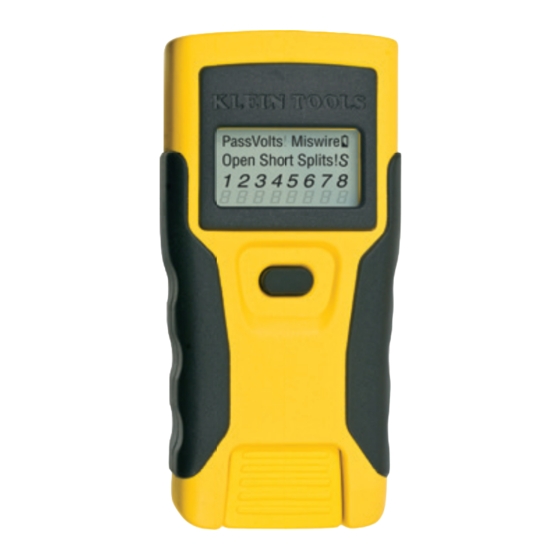

DEUTSCH LAN Scout™ Jr. Gebrauchsanleitung ALLGEMEINE TECHNISCHE DATEN Das Gerät Klein Tools LAN Scout Jr. ist ein tragbarer Kabeltester für Datenkabel. Es dient der Prüfung und Fehlersuche bei Kabeln mit RJ45-Steckern und verfügt über einen Tongenerator zur leichten Kabelverfolgung. •... - Seite 3 DISPLAY Pass: „Pass“ leuchtet auf, wenn es sich bei dem Kabel um ein ordnungsgemäß verdrahtetes T568A/B-Datenkabel mit 4 Adernpaaren oder ein Crossover(Uplink)-Kabel handelt. Bei einem Crossover-Kabel blinken die Stiftnummern der gekreuzten Adernpaare und es wird abwechselnd „C“ angezeigt. Kabelfehler: Das Symbol „Miswire“ wird nur angezeigt, wenn die Verdrahtung des Kabels keinem der Verkabelungsstandards entspricht.
- Seite 4 DEUTSCH BEDIENUNGSTASTE Das LAN Scout™ Jr. verfügt über eine Ein-Tasten-Bedienung, mit der sowohl eine Prüfung gestartet werden kann, als auch andere Funktionen und Optionen ausgewählt werden können. Unterschiedlich langes Drücken von weniger als ca. 1 s (kurzes Drücken) und mehr als 1 s (langes Drücken) wird erkannt.
- Seite 5 VERDRAHTUNGEN UND DISPLAY-ANZEIGEN – BEISPIELE K o r r e k t v e r d r a h t e t e s U T P - K a b e l ( T 5 6 8 A ) : T568B ist elektrisch identisch mit T568A, allerdings sind die grünen und orangefarbenen Adernpaare...
- Seite 6 DEUTSCH VERDRAHTUNGEN UND DISPLAY-ANZEIGEN – BEISPIELE T568A-Kabel mit einem Kur zschluss und einer Unterbrechung (offene Stelle): Die Stifte des Adernpaars 1-2 sind kurzgeschlossen und im Adernpaar 7-8 befindet sich eine offene Stelle. Die zugehörigen Stifte zu den Fehlern werden blinkend angezeigt. Die Striche in der untersten Display-Zeile (Remote-Zeile) zeigen den Kurzschluss und die fehlenden Nummern in...
-
Seite 7: Garantie
BATTERIEWECHSEL Entfernen Sie mit einer Kreuzschlitz-Schraubendreher PH 0 die einzelne Schraube, die sich mittig auf der Rückseite des LAN Scout™ Jr. befindet. Entfernen Sie die Batterieabdeckung. Entsorgen Sie die leeren Batterien sachgerecht. Wenn Sie vorsichtig mit der Handfläche der gewölbten Hand auf die Rückseite des LAN Scout™... - Seite 8 KUNDENSERVICE Distribution Deutschland/Osterreich: NetPeppers GmbH Perchastr. 8e 82319 Starnberg Tel.: +49-89-219097300 mail@netpeppers.com www.netpeppers.com MKT139631T Rev. 01/17 C...
