FRANÇAIS
INSTRUCTIONS D'UTILISATION
SÉLECTION D'UN TYPE DE CÂBLE PAR DÉFAUT AVANT D'EFFECTUER LES TESTS
1. Depuis l'écran d'accueil, utilisez les flèches
(câble de données, câble pour voix ou câble coaxial).
2. Appuyez sur le bouton programmable n° 2
3. Utilisez les flèches ou les boutons programmables n° 2
câbles par défaut et appuyez sur le bouton « Enter » (Entrée)
afin d'optimiser la précision des résultats.
CRÉATION D'UN TYPE DE CÂBLE PERSONNALISÉ AVANT D'EFFECTUER LES TESTS
REMARQUE : Pour créer un type de câble personnalisé avec précision, vous devez brancher le câble au testeur
de données.
1. Depuis l'écran d'accueil, utilisez les flèches
(câble de données, câble pour voix ou câble coaxial).
2. Appuyez sur les boutons programmables n° 2
types de fils par défaut et appuyez sur le bouton « Enter » (Entrée)
(AJOUTER).
3. Sélectionnez le bouton programmable n° 2
4. Utilisez les flèches pour naviguer jusqu'au champ « TYPE » et sélectionnez le champ en appuyant sur le
bouton « Enter » (Entrée)
. Utilisez les flèches vers le haut et vers le bas pour faire défiler les options
12
« Data » (Données), « Voice » (Voix) et « Coax » (Câble coaxial) et appuyez sur le bouton « Enter » (Entrée)
pour confirmer la sélection.
5. Utilisez les flèches pour naviguer jusqu'au champ « PAIR » (PAIRE) et sélectionnez le champ en appuyant sur
le bouton « Enter » (Entrée)
. Utilisez les flèches vers le haut et vers le bas pour faire défiler les options
12
de paires en fonction du type de câble à tester. REMARQUE : Pour obtenir des résultats optimaux, sélectionnez
« PAIR 4-5 » (PAIRE 4-5) pour les câble de données, « PAIR 2-3 » (PAIRE 2-3) pour les câbles de voix et
« PAIR 7-8 » (PAIRE 7-8) pour les câbles coaxiaux.
6. Le cas échéant, pour saisir le pourcentage de la VoP ou la valeur de la longueur, utilisez les flèches pour
naviguer jusqu'au champ « Velocity of Propagation (VOP)/Length » (Vitesse de propagation [VoP]/
longueur) et appuyez sur le bouton « Enter » (Entrée).
7. Utilisez les flèches vers le haut ou vers le bas pour faire défiler la VoP ou la longueur. La valeur sélectionnée
sera surlignée en orange. Appuyez sur le bouton programmable n° 2
pour modifier les valeurs et sélectionnez le bouton programmable n° 4
REMARQUE : La modification du pourcentage de vitesse de propagation pourrait modifier la longueur
(et vice-versa) puisque ces deux valeurs sont liées.
8. Sélectionnez le bouton programmable n° 4
INSTRUCTIONS D'UTILISATION
TEST DU SCHÉMA DE CÂBLAGE ET MESURE DE LA LONGUEUR DES CÂBLES RJ45
1. Insérez une extrémité du câble avec terminaison RJ45 dans le port RJ45
capteur à distance d'identification Test-n-Map™
2. Depuis l'écran d'accueil, utilisez les flèches
,
8
appuyez sur le bouton « Enter » (Entrée)
.
12
3. Le testeur commencera automatiquement le test et les résultats apparaîtront à l'écran ACL.
4. Appuyez sur le bouton « Enter » (Entrée)
pour effectuer un nouveau test.
12
MESURE DE LA LONGUEUR JUSQU'AUX ANOMALIES (CÂBLE ETHERNET, CÂBLE À PAIRES TORSADÉES ET CÂBLE
DE DONNÉES)
Si l'anomalie est un COURT-CIRCUIT
5. Lors de la mesure d'un câble à paires torsadées, s'il y a un court-circuit entre les paires torsadées (p. ex., entre les fils 1
et 2, 3 et 6, 4 et 5 ou 7 et 8), le testeur indiquera « SHORT » (COURT-CIRCUIT) et une ligne rouge figurera entre les fils
en court-circuit dans la section du schéma de câblage
l'emplacement du court-circuit.
6. S'il y a un court-circuit entre des fils qui ne constituent pas une paire torsadée, le testeur indiquera « SHORT »
(COURT-CIRCUIT) pour toutes les paires de fils touchées. Par exemple, s'il y a un court-circuit entre le fil n° 1 et le fil
n° 3, le testeur indiquera « SHORT » (COURT-CIRCUIT) sur les paires de fils 1 et 2 ainsi que 3 et 6, et une ligne rouge
figurera entre les fils en court-circuit dans la section du schéma de câblage
approximative jusqu'à l'emplacement du court-circuit.
Si l'anomalie est un CIRCUIT OUVERT
1. Lors de la mesure d'un câble à paires torsadées, s'il y a un circuit ouvert dans une paire de fils, le testeur indiquera
« OPEN » (CIRCUIT OUVERT) et le
symbole X
figurera sur les fils concernés dans la section du schéma de câblage
Le testeur indique également la distance approximative jusqu'à l'emplacement du circuit ouvert.
S'il y a de MULTIPLES anomalies :
1. Si plus d'un type d'anomalie est détecté, le testeur indiquera « MULTI » et les icônes d'anomalie correspondantes figureront
sur les fils touchés dans la section du schéma de câblage
jusqu'à l'emplacement de la première anomalie.
REMARQUE : La longueur du câble est déterminée par la VoP du câble. Veillez à ce que la VoP soit correctement saisie pour
que les mesures de longueur soient exactes. Voir la section VoP pour plus de détails.
42
VDV501-770-1390677ART Scout Pro Max Manual.indd 42-43
VDV501-770-1390677ART Scout Pro Max Manual.indd 42-43
,
,
et
pour naviguer vers n'importe quel mode de test
8
9
10
11
pour sélectionner le mode de VoP.
5
et n° 3
pour naviguer entre les types de
5
6
pour sélectionner le type de câble à tester
12
,
,
et
pour naviguer vers n'importe quel mode de test
8
9
10
11
et n° 3
pour naviguer jusqu'à la dernière page des
5
6
pour sélectionner « ADD NEW »
12
pour modifier le nom du type de câble.
5
pour la modifier. Utilisez les flèches
5
pour les enregistrer.
7
pour enregistrer le type de câble personnalisé.
7
, et l'autre extrémité dans le port RJ45
15
.
1
,
et
pour naviguer jusqu'à l'icône du mode des données
9
10
11
. Le testeur indique également la distance approximative jusqu'à
A
. Le testeur indique également la distance
A
. Le testeur indique également la distance approximative
A
A
H

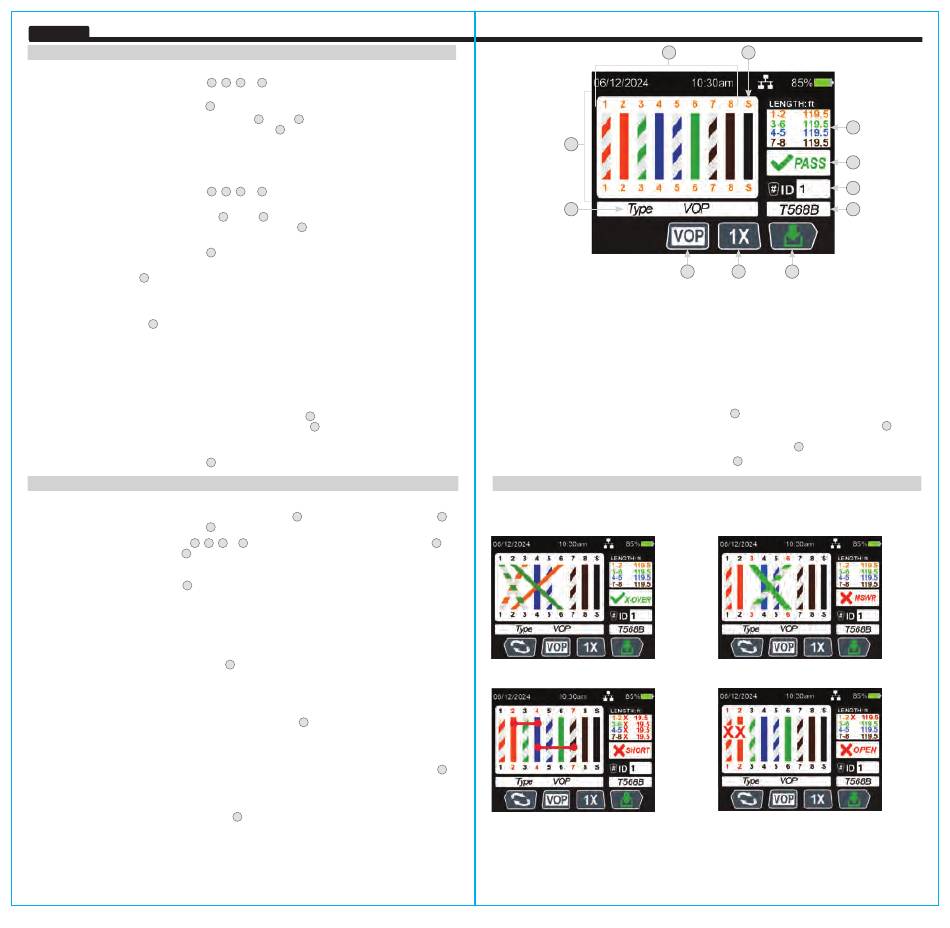

A. Schéma de câblage (présente également les anomalies détectées)
B. Fils des câbles testés
C. Voyant de blindage
D. Mesure de la longueur (paires)
E. Résultat du test
F. Numéro d'identification à distance
REMARQUE : La reconnaissance du numéro d'identification se fait à partir de la paire de fils 3 et 6. Si les fils 3 et 6
sont en court-circuit, ou si l'un d'eux est en circuit ouvert, le numéro d'identification ne peut pas être reconnu.
G. Norme de câblage testée (modifiable dans les PARAMÈTRES)
H. Indicateur de type de câble
I. Bouton de type de câble (appuyez sur le bouton programmable
J. Bouton de test ponctuel ou en continu (le mode ponctuel est illustré, appuyez sur le bouton programmable
pour le modifier)
REMARQUE : En mode de test ponctuel, appuyez sur le bouton « Enter » (Entrée)
K. Bouton d'enregistrement (appuyez sur le bouton programmable
EXEMPLES DE SCHÉMA DE CÂBLAGE ET D'AFFICHAGE
REMARQUE : Le capteur à distance Test-n-Map est nécessaire pour tester un schéma de câblage.
du
1B
CÂBLE RJ45 CROISÉ
, et
E1
CÂBLE RJ45 EN COURT-CIRCUIT
.
A
B
C
I
J
K
pour le changer)
5
pour répéter le test.
12
)
7
CÂBLE RJ45 AVEC MAUVAIS RACCORDEMENT
CÂBLE RJ45 EN CIRCUIT OUVERT
D
E
F
G
6
43
