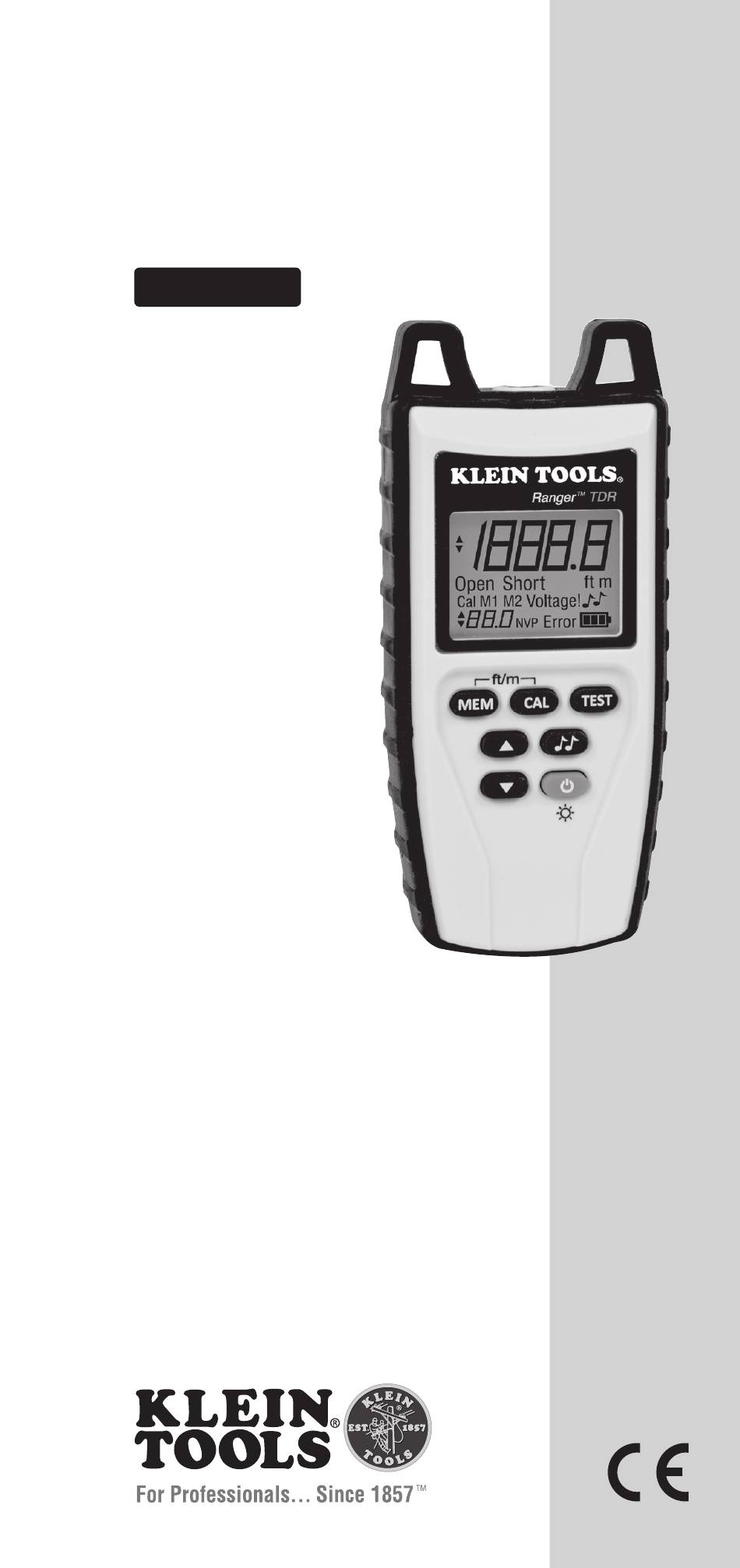

- Seite 1 VDV501-090 GEBRAUCHSANLEITUNG Ranger ™ DEUTSCH • MISST KABELLÄNGEN • FINDET KABELFEHLER • TONGENERATOR • KABELMANAGER...
-
Seite 2: Allgemeine Technische Daten
DEUTSCH FUNKTIONEN Das Klein Tools Ranger™ TDR ist ein tragbares Zeitbereichsreflektometer und Sprach-/Daten-/Video-Kabeltester. Das Gerät misst Kabellängen, kalibriert die Nennausbreitungsgeschwindigkeit (NVP), findet Kabelfehler und verfügt über einen Tongenerator zur Kabelortung. • Längengenauigkeit von ± (1 % + 1 m / 3 ft) • Speichert bis zu 2 NVP-Werte. - Seite 3 WARNHINWEISE Beachten Sie die folgenden Anweisungen, um eine sichere Bedienung und Wartung des Geräts zu gewährleisten. Bei Nichtbeachtung dieser Warnhinweise können schwere bis lebensgefährliche Verletzungen verursacht werden. • Das Gerät Ranger™ TDR sollte NICHT bei unter Spannung stehenden Kabelsystemen verwendet werden. •...
- Seite 4 DEUTSCH ÜBERSICHT F-Steckverbinder (Stecker) Ranger Tastenfeld LCD-Anzeige...
- Seite 5 ZUBEHÖR Das VDV501-815-Kit enthält mehrere Zubehörteile, um die Prüfung an nahezu allen gängigen Kabeltypen zu vereinfachen. Im Abschnitt „Vorbereitung zur Kabelprüfung“ wird erläutert, wie die Zubehörteile für bestimmte Anwendungen angeschlossen werden. Koppler F-Steckverbinder / Buchsenverbinder (Buchse-Buchse) Koppler F-Steckverbinder auf BNC-Steckverbinder (Buchse-Buchse) Adapter F-Steckverbinder auf RJ45-Buchse (Stecker-Stecker) Adapter F-Steckverbinder auf Krokodilklemmen...
-
Seite 6: Symbole Der Lcd-Anzeige
DEUTSCH SYMBOLE DER LCD-ANZEIGE Anzeige Längenanpassung: Zeigt die Kabellänge an, die während des Kalibrierungsmodus angepasst werden kann. Zeigt das Tonsignal an, das im Tonmodus geändert werden kann. Kabelstatus: „Open“ (offene Stellen) oder „Short“ (Kurzschluss- fehler) wird angezeigt, wenn das Kabel einen Fehler aufweist. Speicherplätze: Zeigt die derzeit ausgewählten NVP-Speicherplätze an. - Seite 7 TASTENFELD • Im Kalibrierungsmodus: Die Tasten werden verwendet, um die gemessene Kabellänge auf die bekannte Kabellänge innerhalb „Up/Down“ des Bereichs von 10 m bis 300 m (25 ft. bis 1.000 ft.) (Nach oben/ anzupassen. • Im Tonmodus: Über die Tasten wird eine Kadenz ausgewählt nach unten) (HI, LO, HL1, HL2).
- Seite 8 DEUTSCH INBETRIEBNAHME UND HERUNTERFAHREN EIN- UND AUSSCHALTEN DES GERÄTS • Drücken und halten Sie die Einschalttaste zwei Sekunden lang, um das Gerät einzuschalten. • Das Gerät führt bei der Inbetriebnahme eine Längenprüfung durch. • Drücken Sie die Einschalttaste zwei Sekunden lang, um das Gerät auszuschalten.
- Seite 9 • Prüfung von doppeladrigen Kabeln 1. Schließen Sie den F-Steckverbindungskoppler (Buchsenverbinder) an, indem Sie diesen vorsichtig in den Eingangskanal des Ranger™ TDR einschrauben. 2. Das zu prüfende Kabel sollte über ein Paar offenliegender Leiter verfügen, die nebeneinander verlaufen. Dazu gehören innere Twisted-Pair-Kabel.
- Seite 10 DEUTSCH Schritt 6 Schritt 9 Schritt 11 EINSTELLUNG DER NVP-WERTE Die NVP-Werte müssen ordnungsgemäß eingestellt werden, damit das Gerät präzise Längenmessungen ausgeben kann. • Manuelle Einstellung der NVP: 1. Drücken Sie die Einschalttaste. Das Gerät fährt im Prüfmodus hoch. 2. Verwenden Sie die Pfeiltasten, um den NVP-Wert wie unten links im LCD-Display angezeigt einzustellen .
- Seite 11 PRÜFUNG DES KABELS UND BESTIMMUNG DER KABELLÄNGE Sobald der NVP-Wert eines Kabels eingestellt wurde, kann die Kabellänge mithilfe des Prüfmodus bestimmt werden. Wie bereits im Abschnitt „Vorbereitungen zur Prüfung der Kabel“ angegeben, sollte das zu prüfende Kabel am gegenüberliegenden Ende des Prüfgeräts offen bleiben. Ein kontaktiertes Kabel mit einer Impedanz, die der Kennimpedanz des Kabels nahezu entspricht, kann zu ungenauen Prüfergebnissen führen.
- Seite 12 Kabel wird eine Kadenz vom Gerät emittiert. Die Kadenz kann nur durch eine analoge Tonsonde festgestellt werden, z. B. die Klein Tools PROBEplus Tonortungssonde (VDV500-060). Diese ist nicht im Lieferumfang inbegriffen. Die Kadenz ist für das menschliche Ohr ohne die Sonde nicht hörbar.
-
Seite 13: Häufige Nvp-Werte
HÄUFIGE NVP-WERTE Nachfolgend aufgelistet sind die NVP-Werte für gängige Kabeltypen. Kabeltyp Bereich durchschnittlicher NVP Wert Kabeltyp (Verkürzungsfaktor) Koaxialkabel Datenkabel RG58 65,4 64,5-66,4 Cat5e RG59 83,9 83,0–85,0 Cat6 RG6U 84,6 83,5–85,5 Cat7 RG6 Quad Shield 84,9 84,0–86,0 Cat7a Telefonkabel Telefonkabel CAT3 4-Adernpaare 67,3 65,5–68,0 CAT 3... -
Seite 14: Garantie
DEUTSCH BATTERIEWECHSEL Entfernen Sie mit einem Kreuzschlitz-Schraubendreher PH 1 die Schraube, die sich mittig auf der Rückseite des Ranger™ TDR befindet. Entfernen Sie die Batterieabdeckung. Entnehmen Sie die Batterien, und entsorgen Sie diese sachgerecht. Verwenden Sie 4 AA 1,5-Volt-Alkalibatterie (IEC LR44, ANSI/NEDA 15A). Legen Sie die Batterien in das Batteriefach ein, und achten dabei auf die korrekte Polung, die im Gehäuse gekennzeichnet ist. - Seite 15 Notizen...
