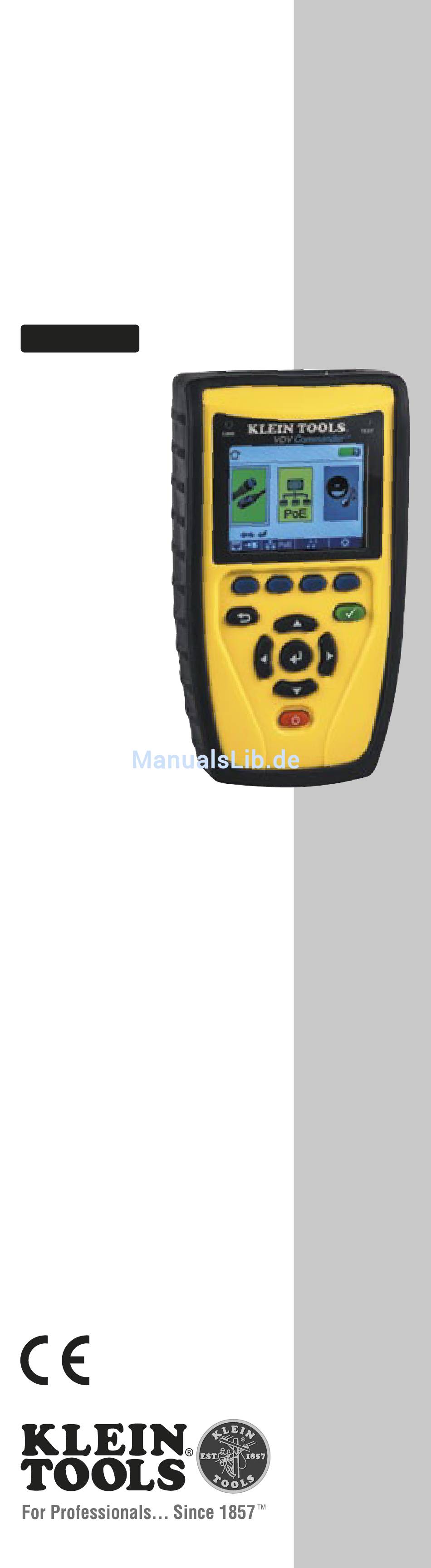

- Seite 1 Gebrauchs- anleitung Commander VDV501-828 DEUTSCH • PRÜFT KABEL • MISST KABELLÄNGE MIT TDR • ERKENNT KURZSCHLÜSSE UND LEITUNGSUNTERBRECHUNGEN • ERKENNT UND MISST (PoE) • ERKENNT UND IDENTIFIZIERT KABEL • PRÜFT AKTIVE NETZWERKE • BERICHTERSTATTUNG...
- Seite 2 DEUTSCH VDV Commander ™ Gebrauchsanleitung FUNKTIONEN Der VDV Commander™ von Klein Tools ist ein voll ausgestatteter Kabeltester für Sprach-/Daten-/ Videokabel mit Längenmessung, Erkennung und/oder Identifizierung von PoE, Linkstatus und Linkfähigkeit – alles in einem Produkt. • Prüft Kabel • Misst Kabellänge mit TDR •...
-
Seite 3: Allgemeine Technische Daten

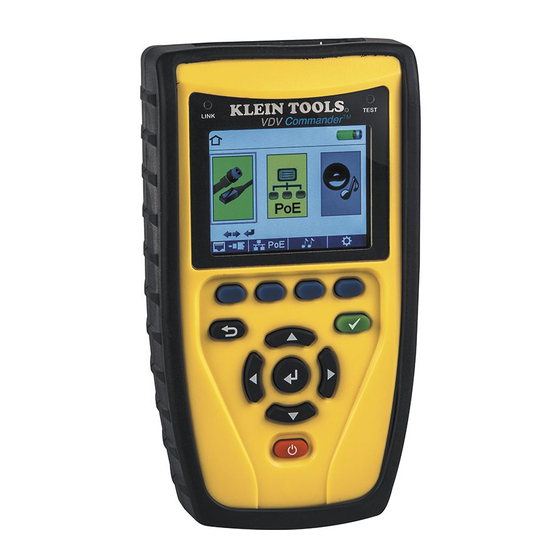

ALLGEMEINE TECHNISCHE DATEN Der VDV Commander™ von Klein Tools verbindet die Funktionen eines High-End-Kabeltesters mit denen eines Geräts für Längenmessungen. Er identifiziert Linkstatus, Linkfähigkeit und PoE. All dies mit Farbdisplay und einem internen Speicher für die Ergebnisse. • Abmessungen: 915 mm L x 173 mm B x 47 mm T (6,8"... - Seite 4 DEUTSCH ÜBERSICHT Farbiges LCD-Display Funktionstasten zur Ausführung der Funktion, die im Display über der Taste Taste angezeigt wird „Zurück“ Taste „Prüfen“ Pfeiltasten Taste „Eingabe“ Taste „Ein/Aus“ Koaxialkabel-Buchse RJ45-Buchse USB-Buchse ZUBEHÖR VDV501-828 VDV501-829 Starter- Test-und- Beschreibung Ton-Kit ü ü VDV Commander ü...
-
Seite 5: Lcd-Display
LCD-DISPLAY Der VDV Commander verfügt über ein grafisches LCD- Farbdisplay. Drücken Sie eine der vier blauen Tasten unter dem Symbol auf dem Bildschirm, um die jeweilige Funktion auszuwählen. Alternativ können Sie die Pfeiltasten verwenden, um auf dem Display zur gewünschten Funktion zu blättern, und dann die Eingabetaste (den Pfeil in der Mitte) drücken. -
Seite 6: Ändern Einer Einstellung
DEUTSCH • Verwenden Sie die Pfeiltasten „Aufwärts“ „Abwärts“ , um durch die Einstellungen zu navigieren. • Verwenden Sie die Pfeiltasten „Links“ und „Rechts“ um eine Einstellung auszuwählen. • Verwenden Sie die Pfeiltasten „Aufwärts“ „Abwärts“ , um die ausgewählte Einstellung zu ändern. •... -
Seite 7: Allgemeine Prüfverfahren
ALLGEMEINE PRÜFVERFAHREN Richtlinien zur Kabelprüfung Der VDV Commander prüft Koaxial-, Netzwerk- und Telefonkabel auf mögliche Fehler, misst Kabellängen, zeigt die Aderpaarung an und untersucht die physikalischen/elektrischen Eigenschaften eines Kabels. Wichtige Hinweise: • RJ-Buchsen für Daten- und Telefonkabel nutzen im Inneren des VDV Commander dieselben Verbindungen. -
Seite 8: Netzwerk/Power Over Ethernet Poe-Prüfung
DEUTSCH ALLGEMEINE PRÜFVERFAHREN (FORTS.) • Wird KEINE Remote-Einheit verwendet (bei einer Prüfung an nur einem Kabelende), prüft der VDV Commander die Länge eines jeden Paars auf Leitungsunterbrechung, Kurzschluss und Split Pairs. Mit einer Prüfung an nur einem Kabelende wird nicht die Konnektivität am gegenüberliegenden Ende des Kabels geprüft. - Seite 9 ALLGEMEINE PRÜFVERFAHREN (FORTS.) Link-LED Die Verbindungs-LED-Prüfung dient zur Identifikation eines Hubs oder eines Switch-Ports. • Schalten Sie den VDV Commander ein • Schließen Sie den VDV Commander an ein aktives Netzwerkkabel oder einen Port an. • Drücken Sie die Funktionstaste „Netzwerk/PoE“ und dann die Funktionstaste „Link-LED“...
- Seite 10 DEUTSCH VDV-COMMANDER-APP Mit der VDV-Commander-Anwendung können Sie die Ergebnisse der Kabel- und Netzwerkprüfungen auf Ihrem Computer anzeigen, speichern und ausdrucken. Über diese Anwendung kann außerdem die Firmware des VDV Commanders aktualisiert werden. Installation der VDV-Commander-App • Gehen Sie unter www.kleintools.com zum VDV Commander, um die VDV-Commander-App herunterzuladen.
-
Seite 11: Aktualisieren Der Firmware
AKTUALISIEREN DER FIRMWARE Herunterladen der neuen VDV-Commander-Firmware • Gehen Sie unter www.kleintools.com zum VDV Commander. • Klicken Sie auf den Link zum Update der VDV-Commander- Firmware, um die neue Firmware herunterzuladen. • Speicher Sie die Datei VDV Commander.cyacd auf dem Computer. -
Seite 12: Garantie
Entsorgen Sie Gerät und Zubehör nicht über den Hausmüll. Gerät und Zubehör müssen den lokalen Vorschriften entsprechend entsorgt werden. KUNDENSERVICE Distribution Deutschland/Osterreich: NetPeppers GmbH Perchastr. 8e 82319 Starnberg Telefon: +49 89 21 90 97 300 | mail@netpeppers.com www.netpeppers.com/ © 2013 Klein Tools, Inc.
