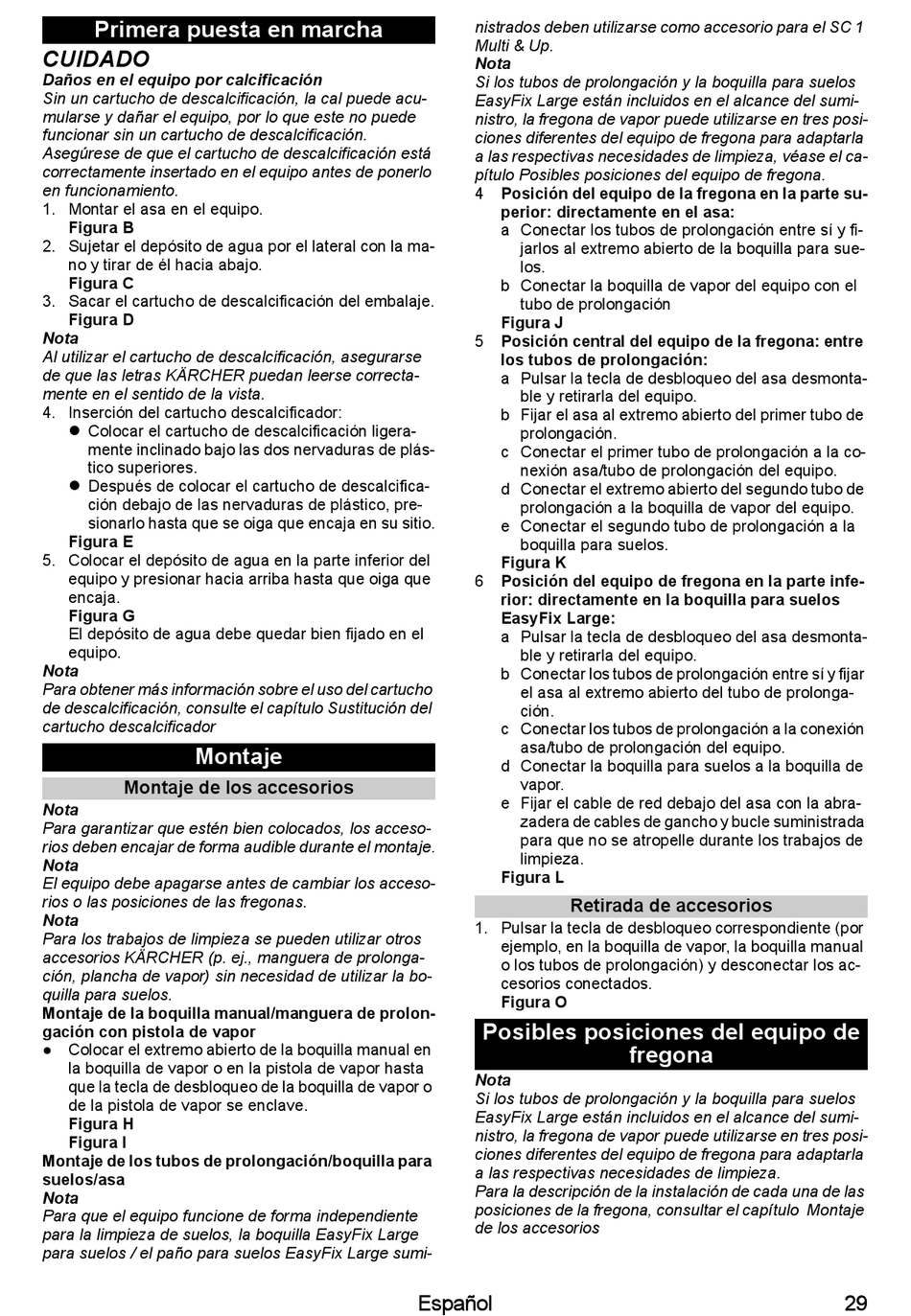

Primera puesta en marcha
CUIDADO
Daños en el equipo por calcificación
Sin un cartucho de descalcificación, la cal puede acu-
mularse y dañar el equipo, por lo que este no puede
funcionar sin un cartucho de descalcificación.
Asegúrese de que el cartucho de descalcificación está
correctamente insertado en el equipo antes de ponerlo
en funcionamiento.
1. Montar el asa en el equipo.
Figura B
2. Sujetar el depósito de agua por el lateral con la ma-
no y tirar de él hacia abajo.
Figura C
3. Sacar el cartucho de descalcificación del embalaje.
Figura D
Nota
Al utilizar el cartucho de descalcificación, asegurarse
de que las letras KÄRCHER puedan leerse correcta-
mente en el sentido de la vista.
4. Inserción del cartucho descalcificador:
Colocar el cartucho de descalcificación ligera-
mente inclinado bajo las dos nervaduras de plás-
tico superiores.
Después de colocar el cartucho de descalcifica-
ción debajo de las nervaduras de plástico, pre-
sionarlo hasta que se oiga que encaja en su sitio.
Figura E
5. Colocar el depósito de agua en la parte inferior del
equipo y presionar hacia arriba hasta que oiga que
encaja.
Figura G
El depósito de agua debe quedar bien fijado en el
equipo.
Nota
Para obtener más información sobre el uso del cartucho
de descalcificación, consulte el capítulo Sustitución del
cartucho descalcificador
Montaje
Montaje de los accesorios
Nota
Para garantizar que estén bien colocados, los acceso-
rios deben encajar de forma audible durante el montaje.
Nota
El equipo debe apagarse antes de cambiar los acceso-
rios o las posiciones de las fregonas.
Nota
Para los trabajos de limpieza se pueden utilizar otros
accesorios KÄRCHER (p. ej., manguera de prolonga-
ción, plancha de vapor) sin necesidad de utilizar la bo-
quilla para suelos.
Montaje de la boquilla manual/manguera de prolon-
gación con pistola de vapor
● Colocar el extremo abierto de la boquilla manual en
la boquilla de vapor o en la pistola de vapor hasta
que la tecla de desbloqueo de la boquilla de vapor o
de la pistola de vapor se enclave.
Figura H
Figura I
Montaje de los tubos de prolongación/boquilla para
suelos/asa
Nota
Para que el equipo funcione de forma independiente
para la limpieza de suelos, la boquilla EasyFix Large
para suelos / el paño para suelos EasyFix Large sumi-
nistrados deben utilizarse como accesorio para el SC 1
Multi & Up.
Nota
Si los tubos de prolongación y la boquilla para suelos
EasyFix Large están incluidos en el alcance del sumi-
nistro, la fregona de vapor puede utilizarse en tres posi-
ciones diferentes del equipo de fregona para adaptarla
a las respectivas necesidades de limpieza, véase el ca-
pítulo Posibles posiciones del equipo de fregona.
4
Posición del equipo de la fregona en la parte su-
perior: directamente en el asa:
a Conectar los tubos de prolongación entre sí y fi-
jarlos al extremo abierto de la boquilla para sue-
los.
b Conectar la boquilla de vapor del equipo con el
tubo de prolongación
Figura J
5
Posición central del equipo de la fregona: entre
los tubos de prolongación:
a Pulsar la tecla de desbloqueo del asa desmonta-
ble y retirarla del equipo.
b Fijar el asa al extremo abierto del primer tubo de
prolongación.
c Conectar el primer tubo de prolongación a la co-
nexión asa/tubo de prolongación del equipo.
d Conectar el extremo abierto del segundo tubo de
prolongación a la boquilla de vapor del equipo.
e Conectar el segundo tubo de prolongación a la
boquilla para suelos.
Figura K
6
Posición del equipo de fregona en la parte infe-
rior: directamente en la boquilla para suelos
EasyFix Large:
a Pulsar la tecla de desbloqueo del asa desmonta-
ble y retirarla del equipo.
b Conectar los tubos de prolongación entre sí y fijar
el asa al extremo abierto del tubo de prolonga-
ción.
c Conectar los tubos de prolongación a la conexión
asa/tubo de prolongación del equipo.
d Conectar la boquilla para suelos a la boquilla de
vapor.
e Fijar el cable de red debajo del asa con la abra-
zadera de cables de gancho y bucle suministrada
para que no se atropelle durante los trabajos de
limpieza.
Figura L
Retirada de accesorios
1. Pulsar la tecla de desbloqueo correspondiente (por
ejemplo, en la boquilla de vapor, la boquilla manual
o los tubos de prolongación) y desconectar los ac-
cesorios conectados.
Figura O
Posibles posiciones del equipo de
Nota
Si los tubos de prolongación y la boquilla para suelos
EasyFix Large están incluidos en el alcance del sumi-
nistro, la fregona de vapor puede utilizarse en tres posi-
ciones diferentes del equipo de fregona para adaptarla
a las respectivas necesidades de limpieza.
Para la descripción de la instalación de cada una de las
posiciones de la fregona, consultar el capítulo Montaje
de los accesorios
Español
fregona
29
