Roger Technology B70/1DC Anweisungen Und Hinweise Für Den Installateur Seite 90

KONTAKT
AKKULADEGERÄT
B71/BC
2x12V
1,2 Ah
90
BESCHREIBUNG

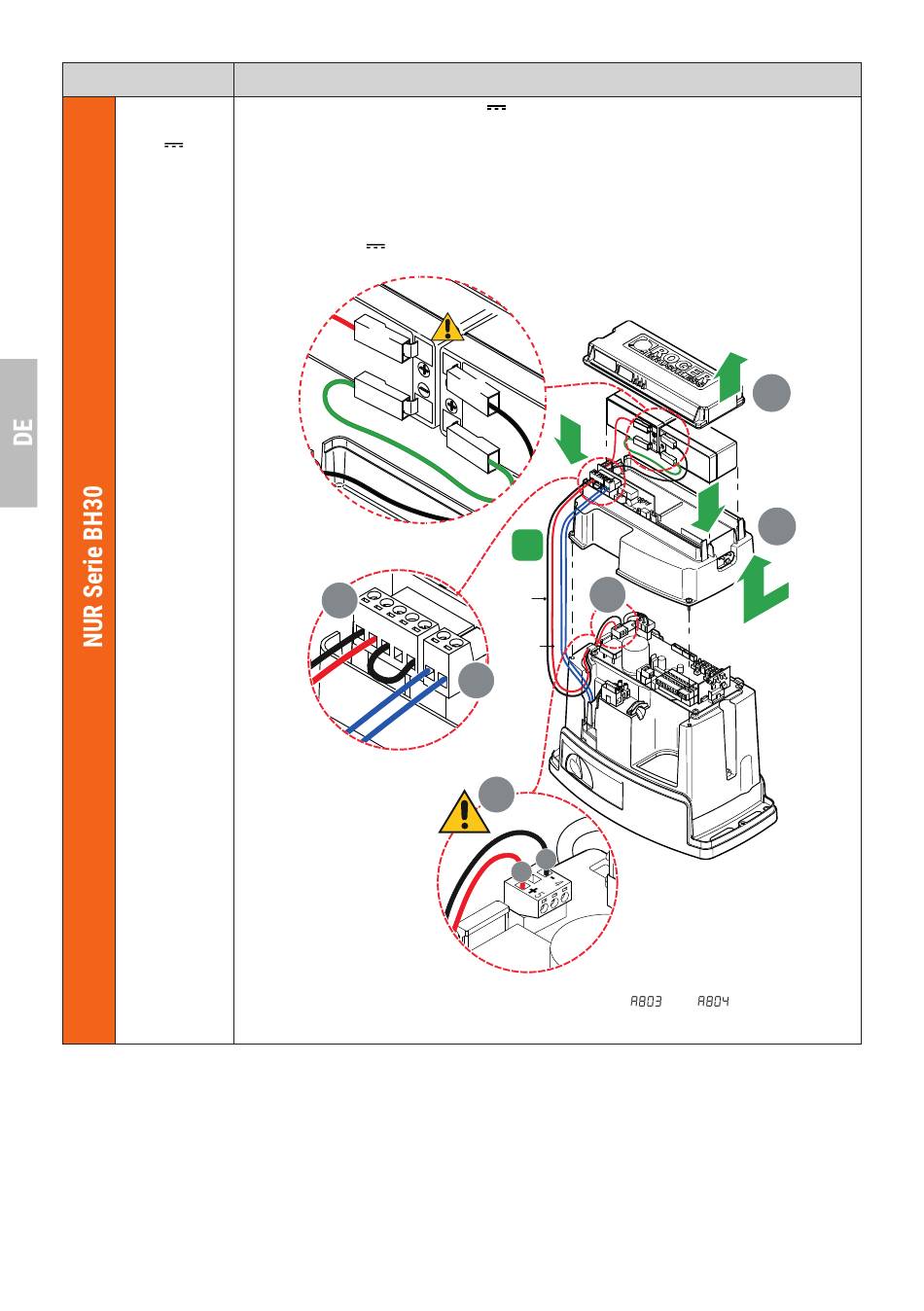

Um das Akkuladegerät und die Akkus 12V
• Die obere Abdeckung [G] abnehmen.
• Die Abdeckung [H] abnehmen.
• Die Akku-Ladeplatine B71/BC in die vorhandene Aufnahme einfügen.
• Die vom Trafo und der Klemme POWER IN der Steuereinheit kommenden Kabel abtrennen und sie an
die Klemme [I] des Akkuladegeräts anschließen.
• Die rot-schwarzen Kabel des mit dem Akku mitgelieferten Kabelbaums [L] an die Klemme POWER IN
[M] der Steuereinheit anschließen.
• Die Abdeckung [H] schließen und mit den Schrauben befestigen.
• Die Akkus von 12V 1,2 Ah in die entsprechende Aufnahme einsetzen, dabei auf die Polarität achten.
• Die obere Abdeckung [G] schließen.
+
RED
L
Um den Akkuverbrauch zu reduzieren, kann man das Plus der Stromversorgung der Lichtschranken-
Sender an die Klemme SC anschließen (siehe Abb. 13-14-15-16).
Weise unterbricht die Steuereinheit, wenn das Tor ganz geöffnet oder ganz geschlossen ist, die Strom-
versorgung zu den Vorrichtungen.
1,2 Ah zu installieren:
-
BLACK
3
4
M
nero
black
rosso
red
I
M
nero/black
rosso/red
-
+
1
G
5
H
2
oder einstellen. Auf diese
