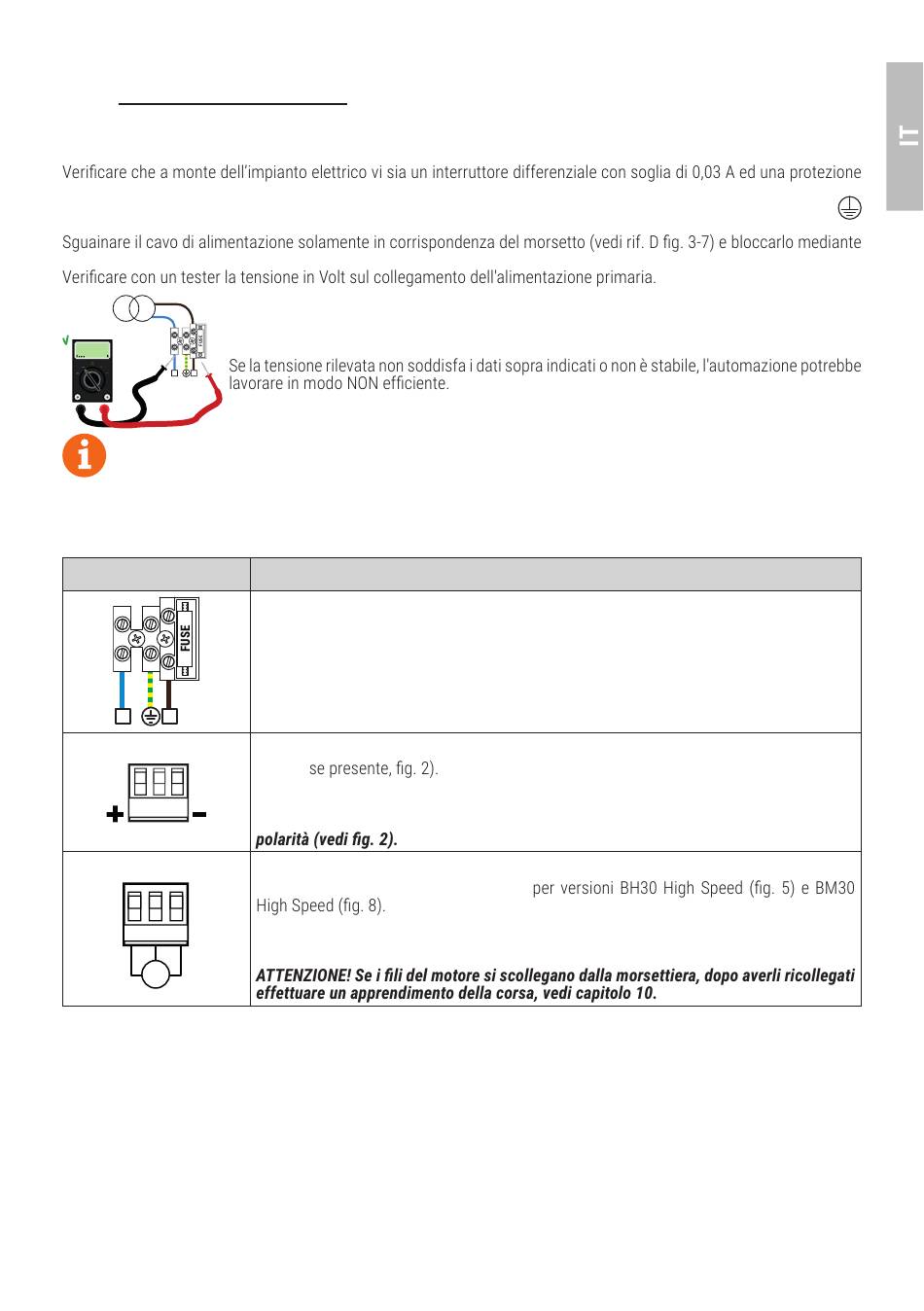

5.2
Collegamenti elettrici
Prevedere sulla rete di alimentazione un interruttore o un sezionatore onnipolare con distanza di apertura dei contatti
uguale o superiore a 3 mm ; posizionare il sezionatore in posizione OFF, e scollegare le eventuali batterie tampone,
prima di eseguire l'installazione e le periodiche operazioni di manutenzione.
di sovracorrente adeguati nell'osservanza della Buona Tecnica ed in ottemperanza alle norme vigenti.
Per l'alimentazione, utilizzare un cavo elettrico tipo H07RN-F 3G1,5 e collegarlo ai morsetti L (marrone), N (blu),
(giallo/verde), presenti all'interno dell'automazione.
l'apposito fermacavi.
Per il perfetto funzionamento delle automazioni Brushless la tensione di alimentazione di rete
TRANSFORMER
primaria deve essere di:
- 230V~ ±10% per centrale B70/1DC.
- 115V~ ±10% per centrale B70/1DC/115.
220÷230
V A
N L
A
V
+
-COM
I collegamenti alla rete di distribuzione elettrica e ad eventuali altri conduttori a bassa tensione, nel tratto
esterno al quadro elettrico, devono avvenire su percorso indipendente e separata dai collegamenti ai dispositivi
di comando e sicurezza (SELV = Safety Extra Low Voltage).
Accertarsi che i conduttori dell'alimentazione di rete e i conduttori degli accessori (24 V) siano separati.
I cavi devono essere in doppio isolamento, sguainarli in prossimità dei relativi morsetti di collegamento e bloccarli
mediante fascette non di nostra fornitura.
N L
POWER IN
5 4
X-Y-Z
X Y Z
M
DESCRIZIONE
Collegamento all'alimentazione di rete. 230V~ ±10%, (115V~ ±10%) fusibile 5x20 T2A.
Ingresso alimentazione dal trasformatore (o dal carica batterie B71/BC - solo Serie
BH30 -
NOTA: Il cablaggio è realizzato di fabbrica da ROGER TECHNOLOGY.
ATTENZIONE! Con scheda caricabatterie collegata, fare la massima attenzione alle
Collegamento al motore ROGER brushless.
Collegamento B72/BRAKE - B72/BRCL
NOTA: Il cablaggio è realizzato di fabbrica da ROGER TECHNOLOGY.
