5
Beschreibung der Anschlüsse
Um Zugang zum Klemmbrett für den Anschluss der Steuerungen zu haben, die Abdeckung des Motors abnehmen, wie
auf Abbildung 1 gezeigt:
• Die zwei Schrauben (A) entfernen und den Deckel (B) heben;.
• BH30: die Abdeckung zu sich hin versetzen und anheben (B).
Wenn das Akkuladegerät B71/BC (NUR BH30) installiert ist, auf Abbildung 2 Bezug nehmen:
• die zwei Schrauben A entfernen;
• die Abdeckung zu sich hin versetzen und anheben (B).
• die Abdeckung um 180° (C) drehen und vor dem Antrieb ablegen. Achtung! Die Abdeckung nicht mit jähen
Bewegungen anheben oder hochreißen. Die Verkabelung könnte beschädigt werden.
In Abbildung 3-4-5-6-7-8 ist das Anschlussschema der Netzspannung an die Steuerkarte des Motors (B70/1DC) dargestellt.

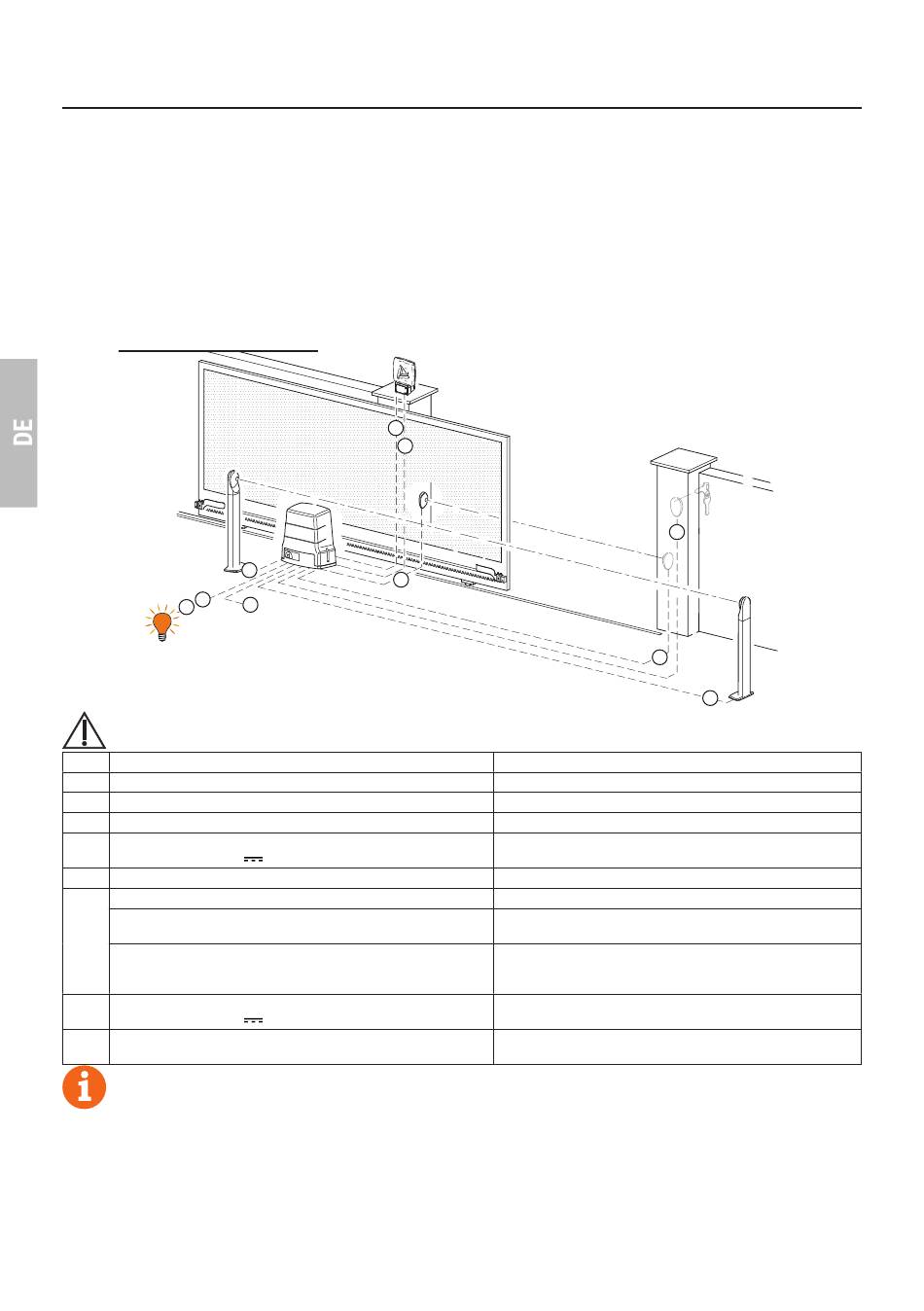

5.1
Art der Installation
7
8
Es liegt in der Verantwortung des Installateurs, die Eignung der Kabel in Bezug auf die in der Installation
verwendeten Geräte und deren technische Eigenschaften zu überprüfen.
1
Stromversorgung
2
Lichtschranken - Empfänger F4ES/F4S
3
Lichtschranken - Sender F4ES/F4S
LED Blinkleuchte R92/LED24 - FIFTHY/24
4
Stromversorgung 24V
5
Antenne
Schlüssel-Wählschalter R85/60
Numerische Tastatur H85/TTD - H85/TDS
(Anschluß auf H85/DEC - H85/DEC2)
6
H85/DEC - H85/DEC2
(Anschluß Steuergerät)
Kontrollleuchte Schwingtor offen
7
Stromversorgung 24V
Zugangsbeleuchtung (reiner Kontakt)
8
Stromversorgung 230 V~ (100 W max)
EMPFEHLUNGEN: Im Falle schon vorhandener Installationen empfehlen wir, den Querschnitt und den (guten)
Zustand der Kabel zu überprüfen.
86
5
4
2
3
1
3W max
2
Empfohlene Kabel
Kabel mit mit doppelt isolierten Typ H07RN-F 3x1,5 mm
Kabel 5x0,5 mm
(Kabellänge Max 20 m)
2
Kabel 3x0,5 mm
(Kabellänge Max 20 m)
2
Kabel 2x1 mm
(Kabellänge Max 10 m)
2
Kabel 50 Ohm RG58 (Kabellänge Max 10 m)
Kabel 3x0,5 mm
(Kabellänge Max 20 m)
2
Kabel 2x0,5 mm
(Kabellänge Max 30 m)
2
Kabel 4x0,5 mm
(Kabellänge Max 20 m)
2
Die Anzahl der Leiter steigt bei Verwendung von mehr als
einem Ausgangskontakt an H85/DEC - H85/DEC2
Kabel 2x0,5 mm
(Kabellänge Max 20 m)
2
Kabel 2x1 mm
(Kabellänge Max 20 m)
2
6
3
2
