Roger Technology B70/1DC Anweisungen Und Hinweise Für Den Installateur Seite 89

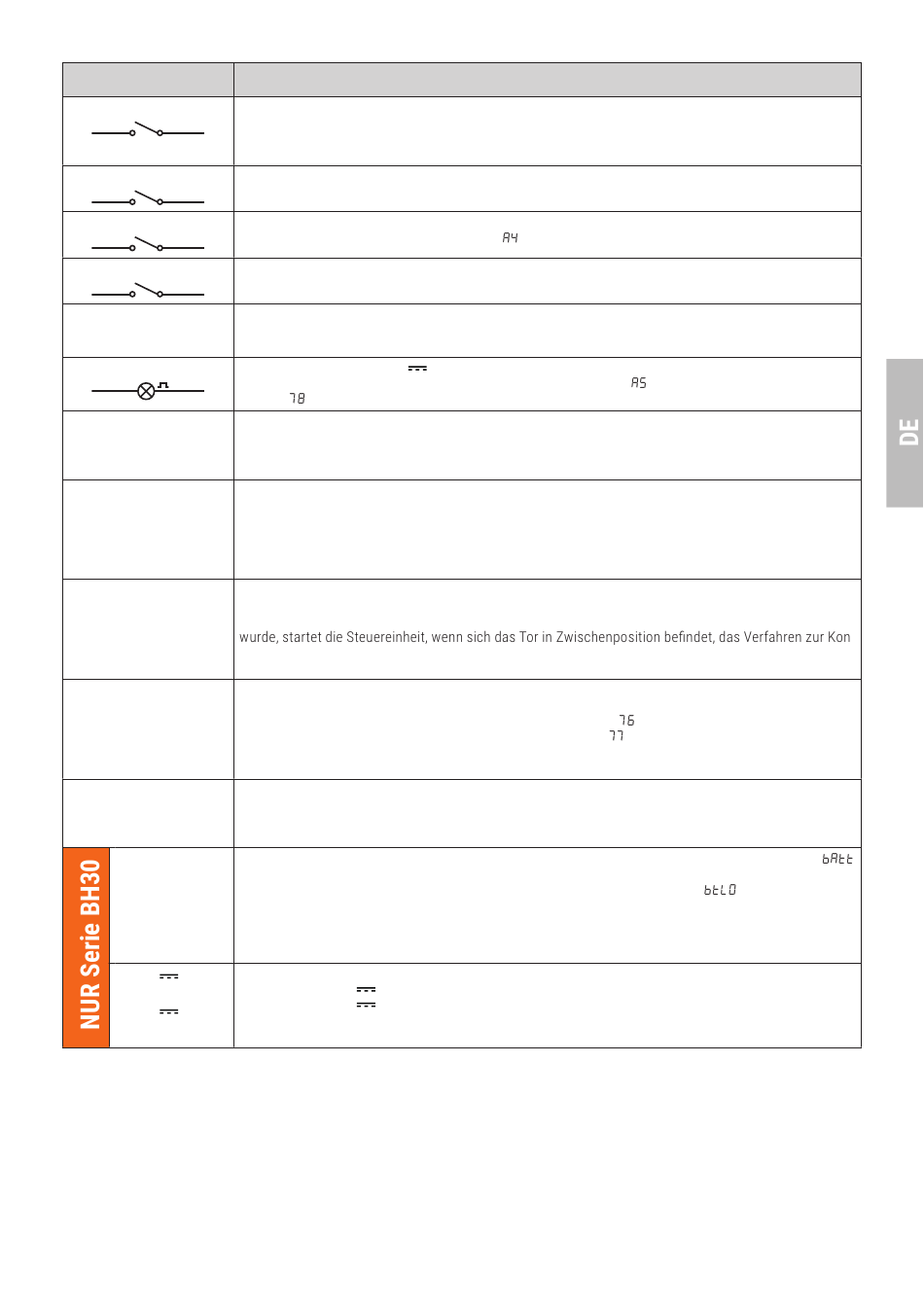

KONTAKT BESCHREIBUNG
23(AP) 21(COM) Eingang Öffnungsbefehl (Schließerkontakt - NO).
ACHTUNG: Bei dauerhafter Aktivierung des Öffnungsbefehls ist die automatische erneute Schließung
nicht möglich; die Zeitzählung der automatischen erneuten Schließung beginnt wieder bei Loslassen
des Öffnungsbefehls.
24(CH) 21(COM) Eingang Schließbefehl (Schließer).
25(PP) 21(COM) Eingang Befehl Schrittbetrieb (Schließer).
Die Funktion des Befehls ist vom Parameter
26(PED) 21(COM) Eingang des Befehls zur Teilöffnung (Schließerkontakt - NO).
Werkseitig auf 50% der Gesamtöffnung eingestellt.
27(+24V) 28(COM) Stromversorgung für externe Geräte. Siehe technische Daten.
Versorgungsanschluss B72/BRAKE • B72/BRCL für Ausführungen BH30 High Speed (Abb. 5), BH30
UMKEHRENDER Motor (Abb.6) und BM30 High Speed (Abb. 7)
29(LAM) 28(COM) Anschluss Blinkleuchte (24V
Man kann die Einstellungen des Vorblinkens über den Parameter
rameter
ENC Steckverbinder für den Anschluss an den am Motor installierten Encoder.
ACHTUNG! Das Kabel des Encoders nur ohne Netzspannung abtrennen und anschließen.
Bei Austausch des Encoders, den Lernlauf wiederholen.
ANMERKUNG: Die Verkabelung erfolgt werkseitig von ROGER TECHNOLOGY.
FC Steckverbinder (Öffnerkontakte - NC) für den Anschluss des mechanischen (siehe Abbildung 20 - Detail
E) oder magnetischen (siehe Abbildung 21 - Detail F) Endschalters.
Die Endschalter so einstellen, dass das Tor nach der Aktivierung kurz vor dem mechanischen Anschlag
zum Stillstand kommt. ACHTUNG: Bei jeder Veränderung der Einstellung der Endschalter den Lernlauf
wiederholen.
ANMERKUNG: Die Verkabelung erfolgt werkseitig von ROGER TECHNOLOGY.
SB Steckverbinder (NC) für den Anschluss des Freigabekontakts. Wenn man den Entriegelungsgriff des Mo-
tors öffnet, hält das Tor an und nimmt keine Befehle an.
Nachdem der Entriegelungsgriff wieder geschlossen und der Schlüssel in die Schließstellung gedreht
trolle der Position (siehe Kapitel 19)
ANMERKUNG: Die Verkabelung erfolgt werkseitig von ROGER TECHNOLOGY.
RECEIVER CARD Steckverbinder für steckbaren Funkempfänger.
Das Steuergerät hat werkseitig zwei Fernsteuerfunktionen über Funk eingestellt:
– PR1 - Befehl Schrittbetrieb (veränderbar über den Parameter
– PR2 - Teilöffnungsbefehl (veränderbar über den Parameter
Die Programmierungstasten PR1 und PR2 sind auch bei geschlossener Abdeckung zugänglich (siehe
Abbildung 17).
WIFI Anschluss für B74/BCONNECT WiFi IP Gerät.
Dieses IP-Gerät ermöglicht über einen beliebigen Internetbrowser die vollständige Verwaltung der
Zentrale sowohl in der Nähe (Punkt-zu-Punkt-Verbindung) als auch über die Cloud (Fernverbindung).
AKKULADEGERÄT Bei Ausfall der Netzspannung wird die Steuereinheit von den Akkus gespeist, das Display zeigt
an und die Blinkleuchte wird vo0rübergehen aktiviert, bis die Leitung wieder hergestellt ist oder bis die
B71/BC
Spannung der Akkus unter die Sicherheitsschwelle absinkt. Das Display zeigt
und die Steuereinheit nimmt keine Befehle an.
ACHTUNG! Damit sie wiederaufgeladen werden können, müssen die Akkus immer an die
elektronische Steuereinheit angeschlossen sein. Prüfen Sie regelmäßig, mindestens alle 6 Monate, die
Leistungsfähigkeit des Akkus.
2x12V Es stehen zwei Akkusätze zur Verfügung:
• 2 Akkus von 12V
1,2 Ah ODER
• 2 Akkus von 12V
2x12V
Für weitere Informationen wird auf das Installationshandbuch des Akkuladegeräts B71/BC verwiesen.
4,5 Ah
ACHTUNG: Es wird empfohlen Batterien vom Typ AGM zu verwenden.
- Einschaltdauer 50%).
einstellen.
1,2 Ah, die am Antrieb zu installieren sind.
4,5 Ah, die in einem externen Gehäuse zu installieren sind.
geregelt.
und den Blinkmodus über den Pa-
).
).
-
(Akku schwach) an
