Ruderhebel. Es soll 38 bis 39 mm betragen, wie
aus dem Plan ersichtlich. Anschließend können
Sie das Ruderblatt verschleifen und lackieren.
Der Kabinenboden wird aus den Teilen 53 bis 57,
wie
der
Maschinenraumboden,
Verleimen
Sie
ihn
Maschinenraumboden
Sekundenkleber.

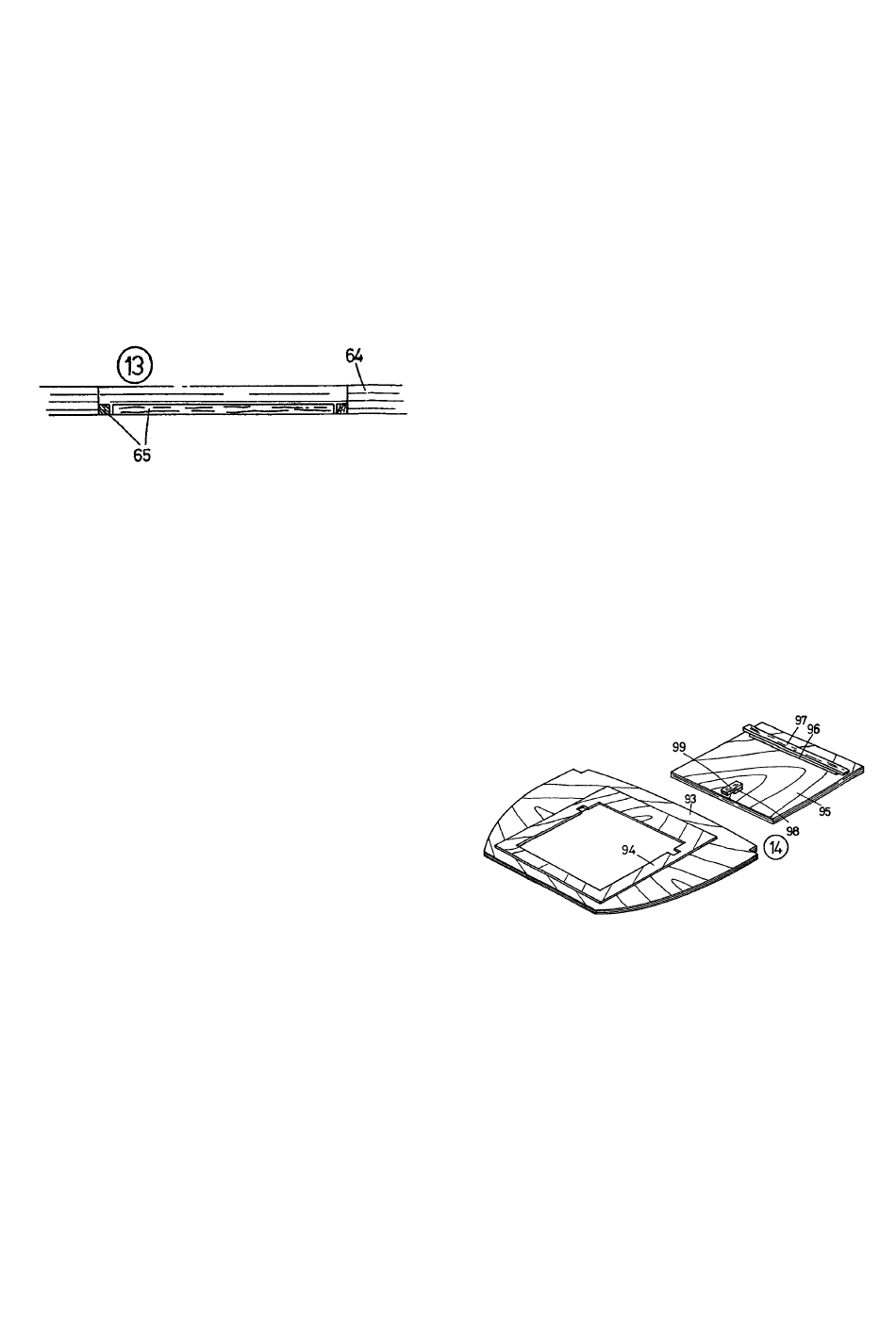

Nach Abb. 13 setzen Sie in Kabinenrückwand 58,
Kabinenvorderwand 60, Kabinentür 62 und in die
Seitenwände 64 die Rahmen 59, 61, 63 und 65
ein.
Da die Fensterscheiben von außen eingesetzt
werden, müssen die Rahmenleisten bündig mit
der Innenwand der Kabine abschließen. Achten
Sie beim Einbau der Teile 58 und 60 darauf, dass
vom Heck aus gesehen der Kabelausschnitt von
Teil 58 und der Türausschnitt von Teil 60 auf der
rechten Seite liegen.
Die
angefertigten
probehalber im Rumpf zusammen. Eventuell
müssen Sie nacharbeiten.
Wenn alles stimmt, bauen Sie die Teile wieder
aus und grundieren sie.
Nach dem Trocknen und Verschleifen werden die
Teile
wieder
eingebaut.
notwendigen
Verlängerungskabel
Rudermaschinen ein, und fixieren Sie sie mit
Tesakrepp
und
Sekundenkleber verleimen Sie dann alle Teile.
Verleimen Sie Bankunterteile 67 bis 70 und
Haltewinkel 71, verputzen und grundieren Sie sie,
und kleben Sie sie nach dem Trocknen ein.
Die Servokastenteile 72 und 73 werden winklig
mit
Sekundenkleber
verschliffen und grundiert. In den Servokasten
werden die Teile 74 und 75 eingeklebt. Richten
Sie sich nach den Abmessungen Ihrer Servos,
Jetzt können Sie den fertigen Servokasten an
seine Position nach Plan anleimen.
Leimen
Sie
die
Kabinenvorderwand und am Deckel 76 an.
Die Ruderradhalterung 78 wird zugeschliffen, eine
Bohrung mit 2 mm Ø angebracht, grundiert,
verputzt und aufgeleimt.
angefertigt.
genau
so
wie
mit
Epoxi-Rapid
Kabinenteile
setzen
Legen
Sie
für
einer
Klemmleiste.
zusammengeklebt,
Halteleisten
77
an
Die folgende Antennenkonstruktion benötigen Sie
nur, wenn Sie noch keine Fernsteuerung mit 2,4
GHz verwenden, da diese nur eine sehr kurze
Antenne haben:
Löten Sie an einer Seite des Antennendrahtes 79
ein ca. 10 cm langes Kabel mit einem kleinen
den
Bananenstecker an, stecken Sie den Draht durch
und
die Bohrung in der Kabinenvorderwand bis zum
Bug durch, und leimen Sie ihn unter Deck an.
Beim Ankleben der Antenne und der Servokabel
müssen Sie darauf achten, dass die Antenne mit
Stecker und die Kabel der Servos beim späteren
Einsetzen
hineinführen.
Die Sitzflächen 80 und 81 werden verschliffen, mit
den Leisten 82 versehen, grundiert und angeleimt.
Die Rückenlehnen 83 und 84 fertigen Sie jetzt an
und kleben sie ein.
Verschleifen Sie die Polsterung 85 bis 87 nach
Schnitt B/B auf Plan 1, und grundieren und
lackieren Sie sie. Diese wird aber erst nach der
Endlackierung
Sitzfläche 90 wird eingepasst, grundiert und
verschliffen. Die Polsterung 91 und 92 wird, wie
schon beschrieben, angefertigt.
Diese Teile werden jedoch nicht mit dem Boot
verleimt, sondern bleiben abnehmbar.
Das Bugschott 93 wird eingepasst und nicht
Sie
eingeklebt. Auf der Rückseite wird die Blende 94
aufgeleimt.
die
die
Mit
Legen Sie die Türe 95 in den Türausschnitt des
Bugschotts 93, dann schieben Sie die Türe nach
oben, drehen das Ganze um und zeichnen von
der Rückseite die Schlitze der Blende 94 auf der
Türe an.
Nach Plan und Abb.14 werden die Riegel 96 bis
99 angefertigt und aufgeleimt.
Wenn
alle
Bugschott und Türe mit den Planken 100 beplankt
der
werden. Verwenden Sie dazu Sekundenkleber.
Jetzt
können
Sekundenkleber in den Rumpf einleimen. Antenne
und Servokabel nicht vergessen!
Seite 5
