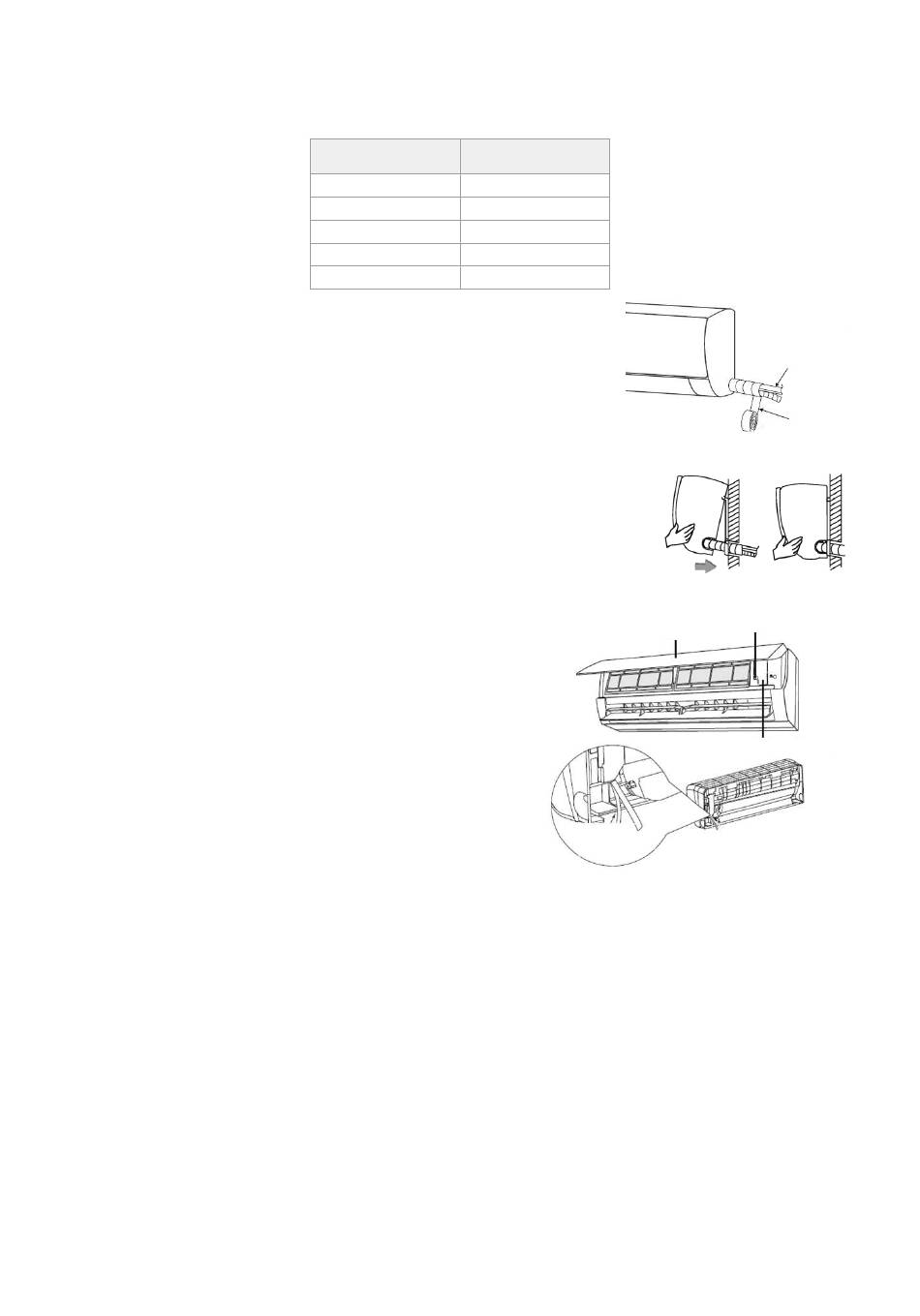

Hinweis: Prüfen Sie vor dem Einbau sorgfältig, ob die Fugen beschädigt sind. Die Fugen dürfen nicht wiederverwendet werden, es sei denn, nach
das Rohr wieder aufzubördeln.
DIE PASPEL UMWICKELN
1.
Verwenden Sie die Isoliermanschette, um den Verbindungsteil des Innengeräts und das
Anschlussrohr zu umwickeln, und verwenden Sie dann Isoliermaterial, um das Isolierrohr
zu verpacken und abzudichten, um die Bildung von Kondenswasser am Verbindungsteil
zu verhindern.
2.
Verbinden Sie den Wasserauslass mit den Abflussrohren, und stellen Sie die
Verbindungsleitung, die Kabel und den Abflussschlauch gerade.
3.
Umwickeln Sie die Verbindungsrohre, Kabel und den Ablaufschlauch mit Kabelbindern
aus Kunststoff. Führen Sie das Rohr schräg nach unten.
BEFESTIGUNG DES INNENGERÄTS
1.
Hängen Sie das Innengerät an die Stecktafel, und bewegen Sie das Gerät von links nach rechts,
um sicherzustellen, dass der Haken richtig in der Stecktafel sitzt.
2.
Schieben Sie die untere linke Seite und die obere rechte Seite des Geräts in Richtung
Stiftleiste, bis der Haken im Schlitz einrastet und ein "Klick"-Geräusch macht.
INSTALLATION DES VERBINDUNGSKABELS
Verbindungskabel des Innengeräts anschließen
1.
Öffnen Sie die Schalttafel, entfernen Sie die Schraube an der
Kabelabdeckung und nehmen Sie dann die Abdeckung ab.
2.
Führen Sie das Verbindungskabel durch die Kabelkreuzungsöffnung auf
der Rückseite des Innengeräts und ziehen Sie es dann von der Vorderseite
heraus. (Einige Modelle verfügen nicht über ein Signalkabel).
3.
Entfernen Sie die Drahtklammer; schließen Sie das Verbindungskabel
gemäß dem Schaltplan an die Anschlussklemme an; ziehen Sie die
Schraube an und befestigen Sie das Verbindungskabel mit der
Drahtklammer.
4.
Bringen Sie die Kabelabdeckung wieder an und ziehen Sie die Schraube fest.
5.
Schließen Sie das Bedienfeld.
KONTROLLEN NACH DER INSTALLATION
1.
Die Schrauben müssen gut befestigt sein, und es besteht keine Gefahr, dass sie sich lockern.
2.
Stecken Sie den Stecker der Anzeigetafel an die richtige Stelle und berühren Sie nicht die Klemmenleiste.
3.
Deckel des Schaltkastens, ob der Deckel fest sitzt.
V 06/24
Tabelle der Anzugsdrehmomente
Die Größe des Rohres
Drehmoment (N - m)
(mm)
15~25
Ф6/Ф6.35
35~40
Ф9/Ф9.52
Ф12/Ф12/Ф7
45~60
73~78
Ф15.88
75~80
Ф19.05
Verbindungsrohr
Abflussschlauch und
Kabel
Schraube
Panel
Abdeckung
der
Verdrahtung
Verbindungskab
el für
Signalkabel
Kunststoffban
d
51
