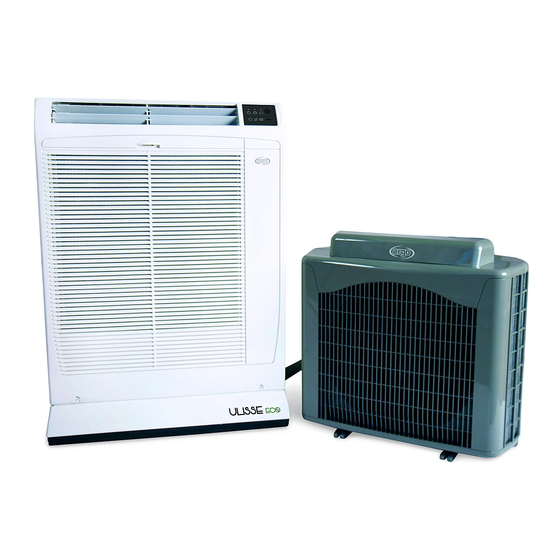

Argo ULISSE ECO Installationsanleitung

Mit außengerät
Vorschau ausblenden Andere Handbücher für ULISSE ECO:
Inhaltsverzeichnis

Quicklinks

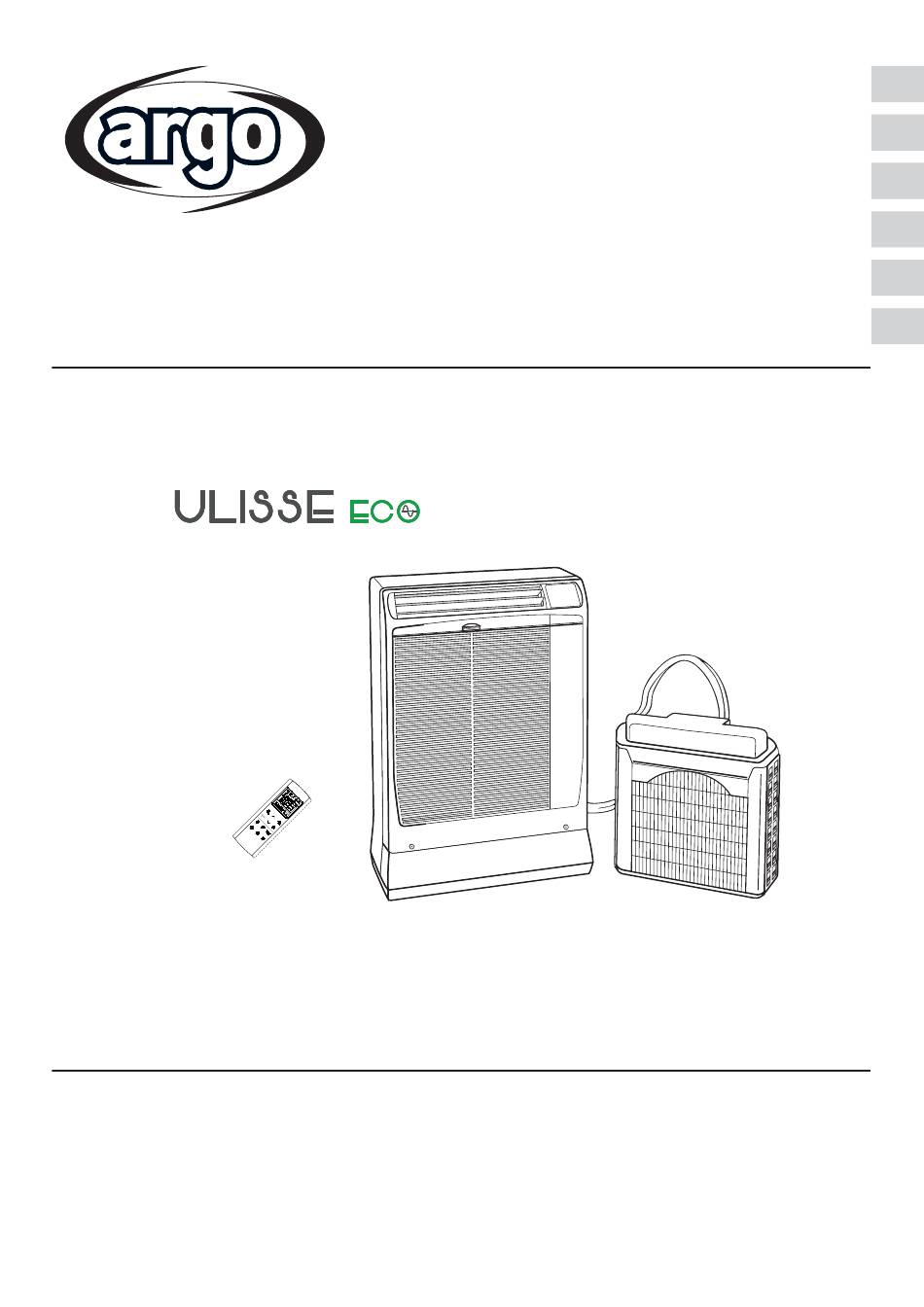

Room air conditioner with remote condenser
Condizionatore d'ambiente con condensatore remoto
Climatiseur avec condenseur a air exterieur - Klimagerät mit außengerät
Acondicionador de ambiente con condensador a distancia
Ar Condicionado com condensador remoto
INSTRUCCIONES DE INSTALACIÓN
37.4256.043.00
01/2021
INSTALLATION MANUAL
MANUALE DI INSTALLAZIONE
NOTICE D'INSTALLATION
INSTALLATIONSANLEITUNG
INSTRUCÇÕES DE INSTALAÇÃO
EN
IT
FR
DE
ES
PT
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Argo ULISSE ECO

Inhaltszusammenfassung für Argo ULISSE ECO

  • Seite 1 INSTALLATION MANUAL MANUALE DI INSTALLAZIONE NOTICE D’INSTALLATION INSTALLATIONSANLEITUNG INSTRUCCIONES DE INSTALACIÓN INSTRUCÇÕES DE INSTALAÇÃO Room air conditioner with remote condenser Condizionatore d’ambiente con condensatore remoto Climatiseur avec condenseur a air exterieur - Klimagerät mit außengerät Acondicionador de ambiente con condensador a distancia Ar Condicionado com condensador remoto 37.4256.043.00 01/2021...

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS 1 - Generelle Hinweise ........3 2 - Aufstellungsort .

  • Seite 3: Generelle Hinweise

    1 - GENERELLE HINWEISE • Vergewissern Sie sich, daß die Spannung und die Frequenz der elektrischen Anlage den verlangten Vorschriften entsprechen. • Vergewissern Sie sich, daß es möglich ist, die Inneneinheit zu speisen. (LÄNGE DES MITGELIEFERTEN ELEKTRISCHEN KABELS: 3 m). •...

  • Seite 4: Abmessungen Und Gewicht

    4 - ABMESSUNGEN UND GEWICHT Nettogewicht: 57 Kg Maßeinheit: mm 5 - RAUMBEDARF DER EINHEIT 780 mm 100 mm 100 mm 2000 mm 800 mm 150 mm 150 mm 50 mm 6 - BEGRENZUNG DER VERROHRUNGSLÄNGE UND DES HÖHENUNTERSCHIEDS Standard mm System mit Verlängerung von 2 m System mit Verlängerung von 4 m 1500...

  • Seite 5: Aufstellung Der Ausseneinheit

    7 - AUFSTELLUNG DER AUßENEINHEIT Sie kann auch am Fensterbrett befestigt werden. Das Außengerät kann auf einen Balkon gestellt werden. Vergewissern Sie sich, daß das Gerät immer steht und nicht geneigt ist. Während der Aufstellung die Verbindungsröhre zwischen den Einheiten nicht verwirren. Die Luft soll ohne Hindernisse aus den Außengerät strömen.
  • Seite 6 Die Außeneinheit sachgemäß handhaben. Wenn Sie die Außeneinheit ins Haus brin- gen, entleeren Sie die Einheit vom eventuellen Kondenswasser, indem Sie die neigen. Die Inneneinheit an eine Wand neben einer Steckdose stellen.

  • Seite 7: Montage An Der Wand (Mit Loch In Der Wand)

    8 - MONTAGE AN DER WAND (MIT LOCH IN DER WAND) WICHTIG DIESE OPERATION MUß NUR VON QUALIFIZIERTEN ODER ERFAHRENEN PERSONEN AUSGEFÜHRT WERDEN 1. Vor Trennen der Außeneinheit (die Schnellverbindungen lösen) das Klimagerät an das Stromnetz anschließen und den Verdichter 5 Minuten lang laufen lassen. Zum Trennen der Einheit leicht mit einem Maulschlüssel auf den Messingkörper des Anschlusses (Sechskant) schlagen.
  • Seite 8 Die Außeneinheit kann auf einen Balkon ges- Den Schlauch in das durchgeführte Loch einset- zen. Die Inneneinheit an die Wand rücken. Wenn tellt werden oder an die Wand gehängt werden, nötig, die vier schwingungsdämpfenden kleinen indem den Außeneinheitshaltersatz (nicht geliefert) Füße regeln, so daß...

  • Seite 9: Verbindung Der Schlauchverlängerung

    9 - VERBINDUNG DER SCHLAUCHVERLÄNGERUNG DIESE OPERATION MUß NUR VON QUALIFIZIERTEN ODER ERFAHRENEN PERSONEN WICHTIG AUSGEFÜHRT WERDEN Die Plastikstöpsel von der Verlängerungsende Die Verlängerung aufmerksam abwickeln; ausschrauben (auf der Seite der vorgeformten Quetchen oder scharfes Abnicken vermeiden. Rohre). FALCH RICHTIG Das Kondenswasser-Rohr einsetzen und den ele- Die Kupferrohre der Auflage anpassen.

  • Seite 10: Position Der Fernbedienung

    Die Verbindungen in die Dose einsetzen, den Die Verbindungsdose ausschrauben. Kabelverbinder verbinden und ihn um 180° C drehen. Das elektrische Kabel legen und es dem Rohr mit kleinstem Durchmesser durch die Schellen befestigen. Die Dichtungen um die Enden der Verbindungsdose befestigen. 10 - POSITION DER FERNBEDIENUNG Um eine gute Betriebsweise der Einheit zu gewährleisten, VERMEIDEN Sie die Fernbedienung wie folgt aufzustellen: •...

  • Seite 11: Kombination Zwischen Fernbedienung Und Einheit

    12 - KOMBINATION ZWISCHEN FERNBEDIENUNG UND EINHEIT Die Fernbedienung kann so adressiert werden, dass bis zu 4 verschiedene Einheiten im selben Raum installiert werden. Eine einheitliche Steuerung kann durch Verwendung einer einzigen Fernbedienung für alle Einheiten erreicht wer- den oder jede Fernbedienung kann ihre eigene Einheit steuern, um die Temperatur, den Timer und alle anderen Funktionen anzupassen.

  • Seite 12: Elektrische Anschlusspläne

    13 - ELECTRICAL WIRING DIAGRAMS - SCHEMI ELETTRICI - SCHÉMAS ÉLECTRIQUES - ELEKTRISCHE ANSCHLUSSPLÄNE - ESQUEMAS ELÉCTRICOS - DIAGRAMAS ELÉTRICOS WiFI MODELS...
  • Seite 14 Via Alfeno Varo, 35 - 25020 Alfianello - BS - Italy Tel. +39 0331 755111 - Fax +39 0331 755501 www.argoclima.com...
