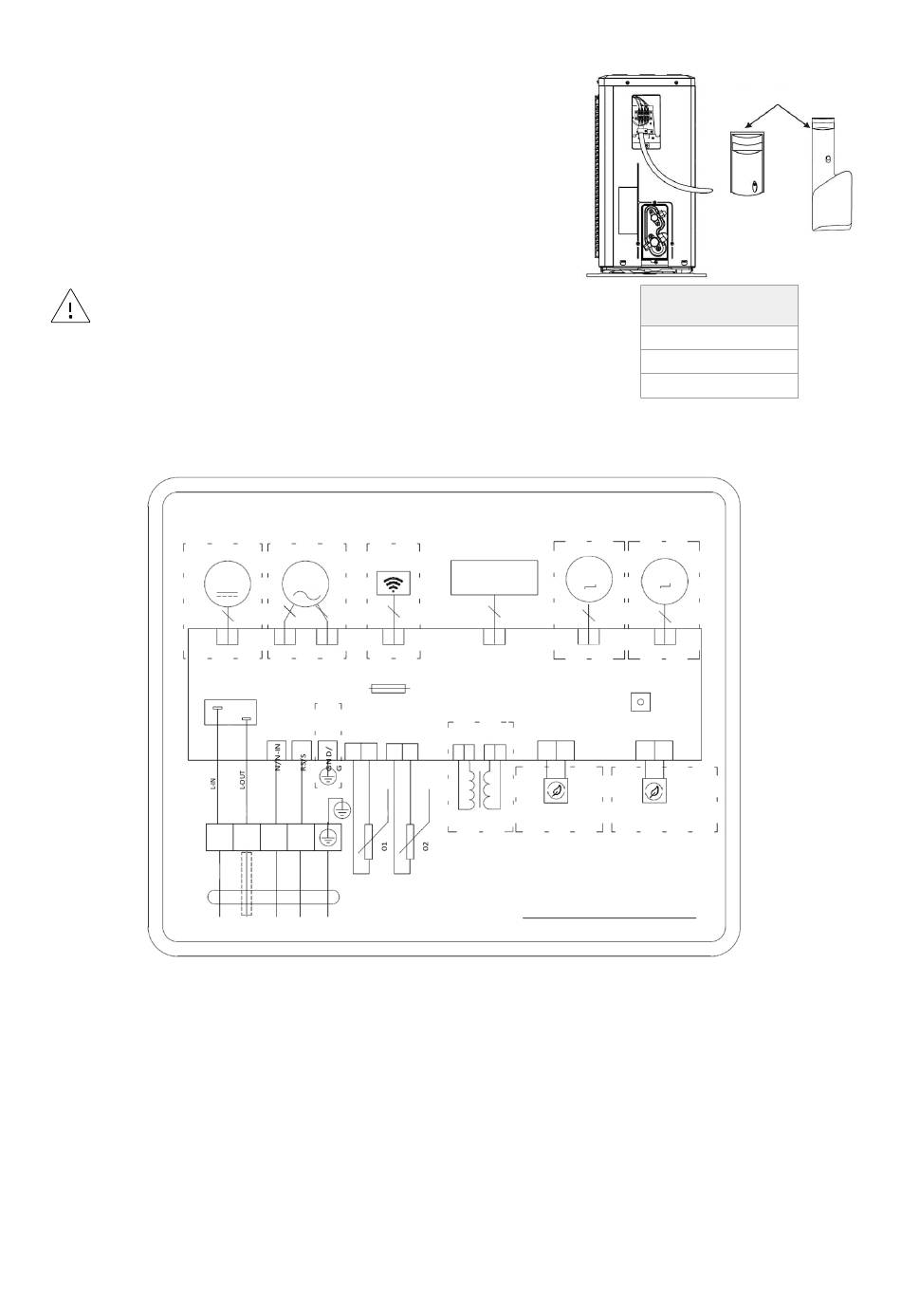

VERDRAHTUNGSANSCHLUSS
1.
Lösen Sie die Schrauben und nehmen Sie die E-Teil-Abdeckung vom Gerät ab.
2.
Schließen Sie die Kabel jeweils an die entsprechenden Klemmen des
Klemmenbretts des Außengeräts an (siehe Schaltplan), und wenn Signale an den
Stecker angeschlossen sind, führen Sie einfach eine Stoßverbindung durch.
3.
Erdungskabel: Entfernen Sie die Erdungsschraube aus der elektrischen Halterung,
stecken Sie das Ende des Erdungskabels auf die Erdungsschraube und schrauben
Sie es in das Erdungsloch.
4.
Befestigen Sie das Kabel zuverlässig mit Befestigungsmitteln (Pressbrett).
5.
Bringen Sie die E-Teil-Abdeckung wieder an ihrem ursprünglichen Platz an und befestigen Sie sie mit Schrauben.
Setzen Sie einen Schutzschalter mit ausreichender Leistung ein und beachten Sie die folgende Tabelle:
VERKABELUNGSDI
AGRAMM
HINWEIS: Bei Verwendung als MONO-Gerät muss der Querschnitt des an L, Lo, N, S angeschlossenen Kabels für den maximalen Systemstrom
ausreichen, um die Standby-Steuerung zu gewährleisten. Der maximale Systemstrom entspricht der Summe des Nennstroms des Innengeräts und
des Außengeräts, wenn das Gerät als MULTI-Gerät verwendet wird Lo an der Klemmleiste muss nicht angeschlossen werden.
DC-Lüftermotor
Lüftermotor
BN
BN GY
V 06/24
AC-
WiFi-
Modul
M1
M2
5
5
3
3
PG-M
DC-M
PG-FK
WIFI
FUSE/FUSE
1
3,15A/5A
ZIMMER
RD
BU
BK J/G
(GY)
L
Lo
N
S
BU BK Y/G
Temperatu
rsensor
Zum
Außengerät
Innengerät
Empfangs-
und
Anzeigetafel
7
ANZEIGE
Bedienfeld
FLZ
PIPE
TR1
TR2
Aniongenerato
Transform
r
ator
Farbe des Kabels:
Y/G - Gelb/Grün
BN - Braun
BK -
11326007000713
Schwarz
BU - Blau
Elektrisches Diagramm
GY - Grau
für Innengeräte
RD - Rot
Magnetothermische
Schaltleistung
14K - 12A
18K - 13A
21K - 14A
Spet
Schrittmot
Motor
or
M3
M4
5
5
UD-S-M
LR-S-M
SW
CC- CC+
Elektrostatisch
er
Hochspannungsst
aubwedel
Einige Modelle haben
keinen Inhalt innerhalb des
gestrichelten Rahmens.
E-Teil-
Abdeckung
53
