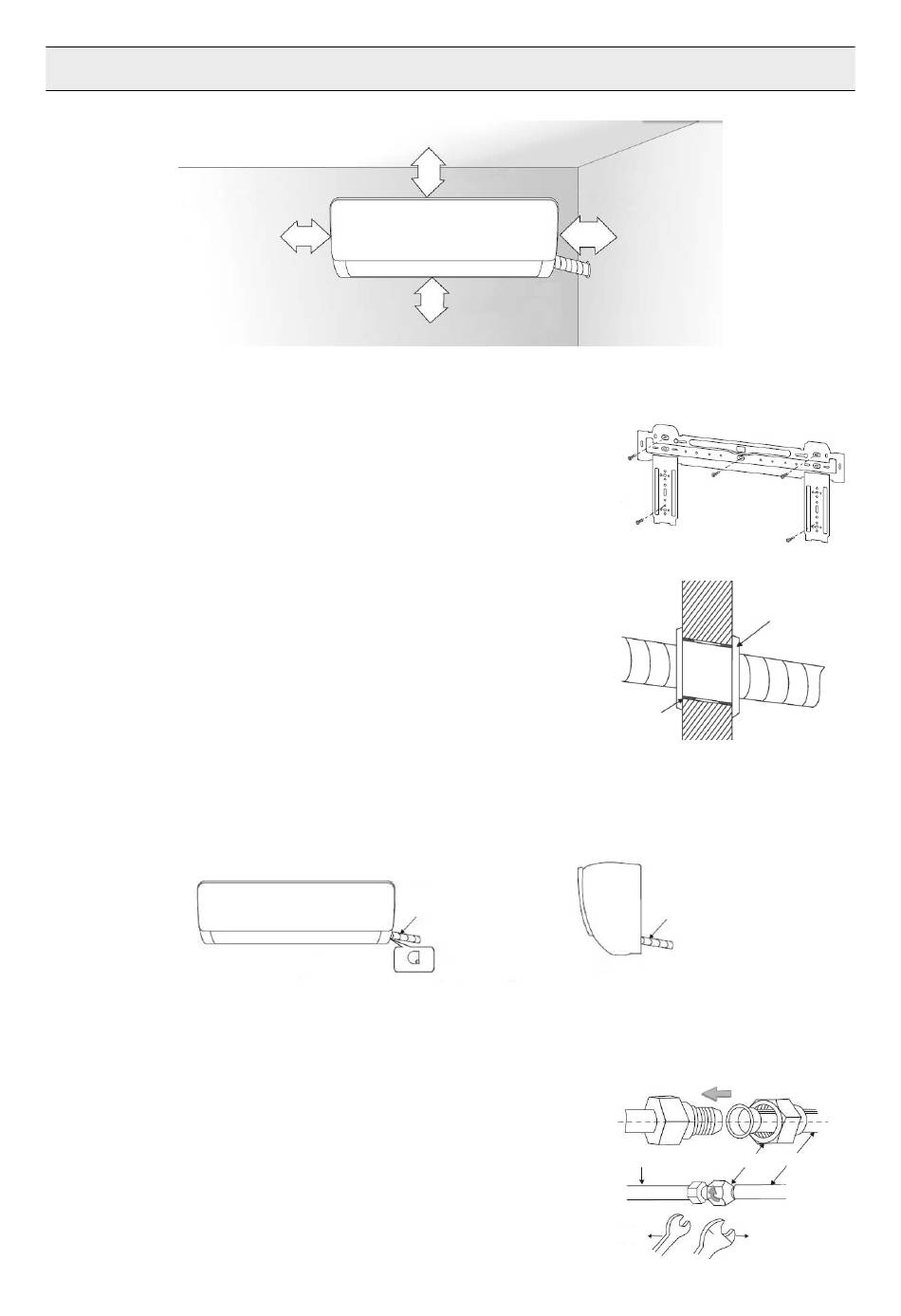

MASSZEICHNUNG FÜR DIE INSTALLATION DES INNENGERÄTS
20 cm über
BEFESTIGUNGSPLATTE
1.
Die Wand, an der das Innengerät installiert wird, muss hart und fest sein, so dass
Vibrationen verhindern.
2.
Verwenden Sie die "+"-Schraube zur Befestigung der Tafel, befestigen Sie die Tafel
horizontal an der Wand und achten Sie auf die horizontale und vertikale Ausrichtung.
3.
Ziehen Sie das Brett nach der Montage von Hand, um zu prüfen, ob es fest ist.
WANDDURCHBRUCHLOCH
1.
Mit einem Elektrohammer oder einem Wasserbohrer wird an der vorher festgelegten
Stelle der Wand ein Loch für die Rohrleitung gebohrt, das um 5°-10° nach außen
geneigt sein muss.
2.
Zum Schutz der durch die Wand verlaufenden Rohrleitungen und Kabel vor
Beschädigungen und vor Nagetieren, die sich in der Hohlwand aufhalten können,
wird ein Rohrschutzring eingebaut und mit Kitt abgedichtet.
Hinweis: Normalerweise ist das Wandloch Ø60 mm ~ Ø80 mm. Vermeiden Sie vorverlegte
Stromkabel und harte Wände, wenn Sie das Loch machen.
PIPELINE-TRASSE
Je nach Position des Geräts können die Rohrleitungen seitlich von links oder rechts (Abb. 1) oder senkrecht von hinten (Abb. 2)
verlegt werden (abhängig von der Rohrlänge des Innengeräts).
ANSCHLUSS AN DAS ABFLUSSROHR
1.
Entfernen Sie den festen Teil, um das Rohr der Innenmaschine aus dem Gehäuse zu
ziehen. Schrauben Sie die Sechskantmutter auf der linken Seite der Verbindung mit
der Hand auf das Ende.
2.
Schließen Sie die Verbindungsleitung an das Innengerät an: Zielen Sie auf die
Rohrmitte, ziehen Sie die Konusmutter mit den Fingern an, und ziehen Sie dann die
Konusmutter mit einem Drehmomentschlüssel an, wobei die Richtung im
Diagramm rechts dargestellt ist. Das verwendete Drehmoment ist in der folgenden
Tabelle angegeben.
50
INSTALLATION DER INNENEINHEIT
Raum bis zur Decke
Abstand
zur
Wand
Abstand zum Boden
Verbindungsrohr
Abflussschlauch
und Kabel
Vorbereitung
Abb. 1
des
Auslaufmaterials
15 cm über
200 cm über
Inneneinheit Rohr
Schraubenschlüss
el
Abstand zur
Wand
20 cm über
Rohr
Schutz
leitu
Ring
ng
Kitt
Verbindungsroh
r
Abflussschlauch
und Kabel
Abb.2
Kegelmutter Verbindungsrohr
Drehmoments
chlüssel
V 06/24
