Mechanische Installation
8.4.2 Führungsschienen, 180°-Kurvensegment
2
1
2
1
2
1
162 ───
Die Kurvensegmente müssen für die Montage an den Modulen vor-
bereitet werden. Weitere Informationen dazu finden Sie im Kapitel
„Führungsschienen, 180°-Kurvensegment", [Seite 144].
Vereinfachte Montage
Beckhoff empfiehlt, die 180°-Kurvensegmente vor der Montage an
den Verbindungsflächen und an den inneren Laufflächen mit einer
geringen Menge Schmiermittel einzufetten. Das Einfetten der Kur-
vensegmente erleichtert die Montage an den gerade Führungsschie-
nen.
Beckhoff empfiehlt folgende Schmiermittel:
• Vaseline bei Verwendung von Movern ohne angefederte Rollen
• Lebensmittelfett NSF-H1 bei Verwendung von Movern mit ange-
federten Rollen

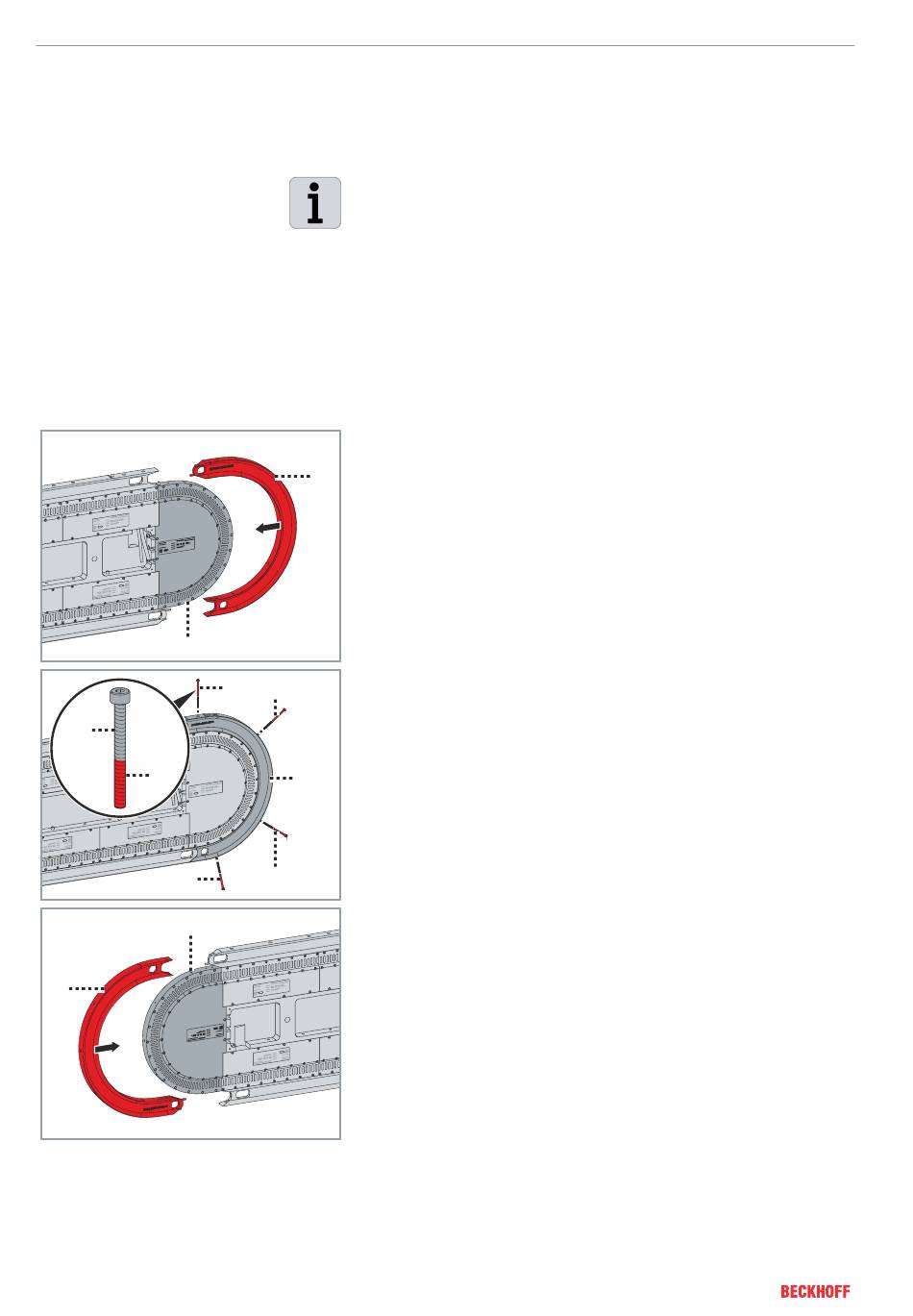

► Kurvensegment [1] auf das Modul [2] schieben
1
► Schrauben [1] mit flüssiger Schraubensicherung [2] in das Kur-
1 1
vensegment [3] einsetzen und handfest festdrehen
3
1
► Kurvensegment [1] auf das Modul [2] schieben und das System
schließen
