Mechanische Installation
8.2.5 Kurvensegmente
152 ───
HINWEIS
Keine 180°-Kurvensegmente mit Option für zusätzliche Küh-
lung und Module mit NCT-Funktionalität kombinieren
Module mit NCT-Funktionalität und Mover mit NCT-Elektronik
dürfen nicht zusammen mit 180°-Kurvensegmenten mit Option
für zusätzliche Kühlung verwendet werden.
Wenn Sie Mover mit NCT-Elektronik und 180°-Kurvensegmente
mit Option für zusätzliche Kühlung verwenden, kommt es zu Be-
schädigungen an den Modulen, Movern und der NCT-Elektronik.
• Montieren Sie keine 180°-Kurvensegmente mit Option für zu-
sätzliche Kühlung und Module mit NCT-Funktionalität zusam-
men in einem System.
1
0,7-1,0

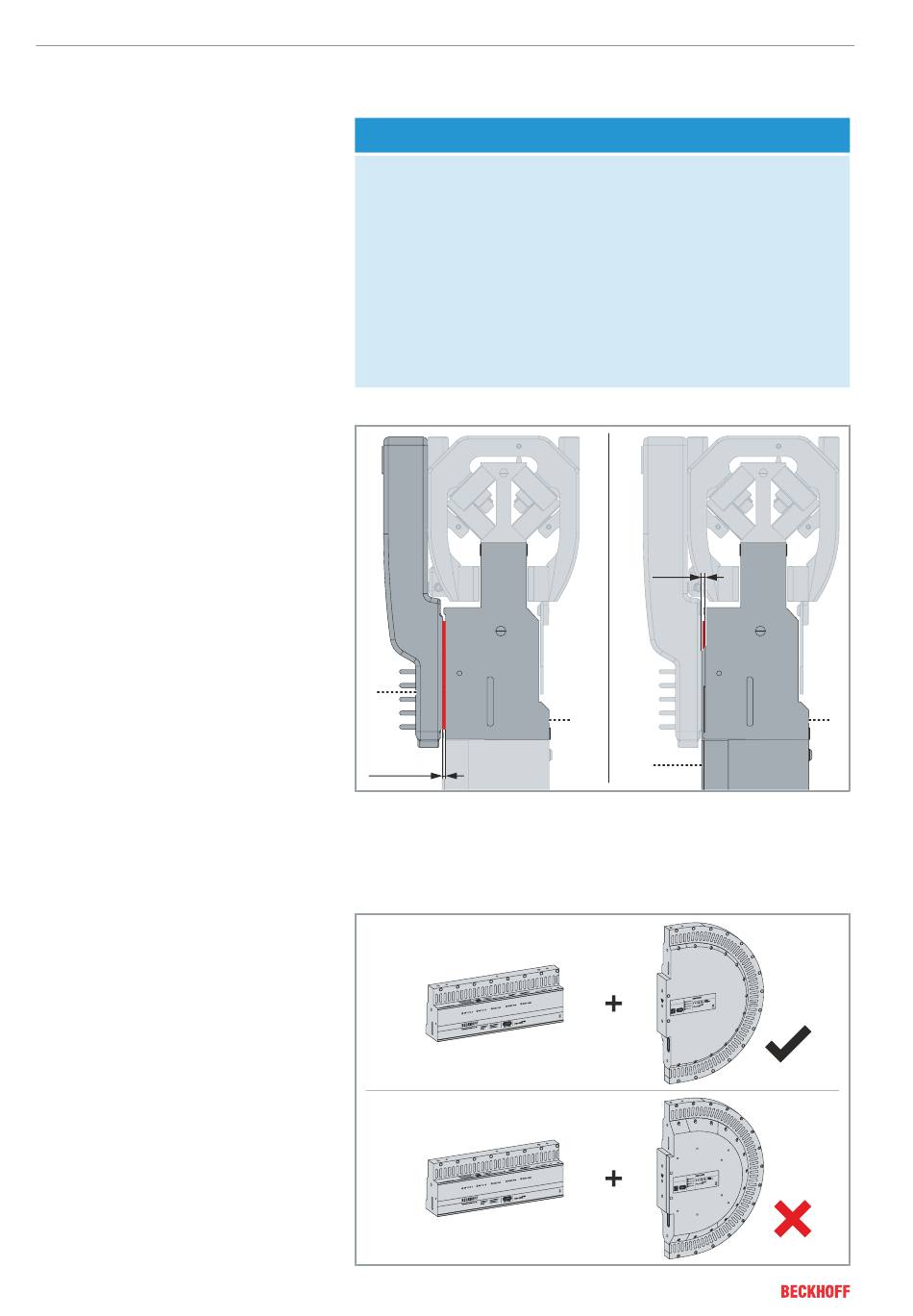

Da der Luftspalt zwischen der NCT-Elektronik [1] und einem Motor-
modul [2] zwischen 0,7 und 1 mm betragen muss und ein 180°-Kur-
vensegment [3] mit Option für zusätzliche Kühlung 0,9 mm breiter
als ein gerades Modul mit NCT-Funktionalität ist, können die Module
nicht zusammen in einem System verwendet werden.
XTS
0,9
2
3
+ 495246/96 3 - 0
tweg 20 Phone: hoff.com
Huelshors Verl www.beck hoff.com
D-33415 info@beck
& Co. KG Germany
n GmbH
0 Automatio
AT20 0-025 5 modu l
XTS motor
41230 502
Lot No.:
00220 018
Rev No.:
y
x Made in German
0000a8k
3 - 0
tweg 20 Phone: + 495246/96
Huelshors www.beck hoff.com
D-33415 Verl info@beck hoff.com
Germany
& Co. KG
0 Automatio n GmbH
AT20 0-025 5
r modu l
XTS moto
41230 502
Lot No.: 00220 018
Rev No.:
Made in German y
0000a8k x
Version: 4.0.0
