Wartungsarbeiten am Mover
12.4.2 Vorbereitung
12.4.3 Anordnung der Führungsrollen am Mover
2 1 2
240 ───
Benötigtes Werkzeug
• Winkelstiftschlüssel T20
• Steckschlüssel SW 7
• Sauberes, fusselfreies Tuch
• Reinigungsmittel: Isopropanol
Wenn die ESD-Bürste getauscht werden soll:
• Innensechskantbit 2 mm
• Passenden Drehmomentschlüssel für Innensechskantbit
Zur Wartung der Mover AT9011‑0070‑x550 stehen entsprechende
Rollensätze zur Verfügung. Im Rollensatz sind alle benötigten Bau-
teile für den Austausch vorhanden.
Benötigtes Zubehör [+]
• Rollensatz ZX9011-0070
• Aufgleishilfe ZX9001-0000
Wenn die ESD-Bürste getauscht werden soll:
• ESD-Bürste ZX9016-0000
Bessere Veranschaulichung

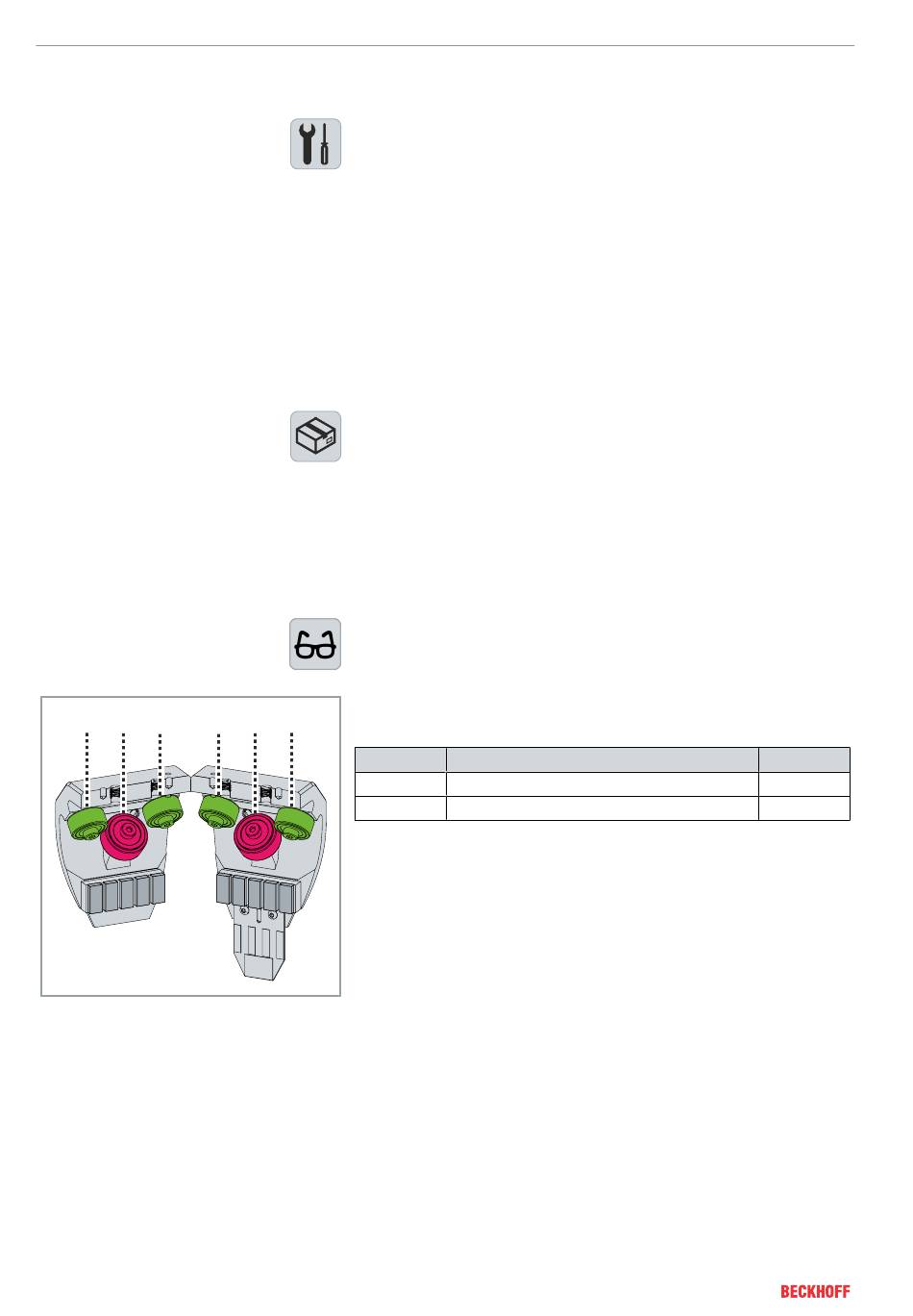

Die folgende Grafik zeigt einen mittig geteilten Mover und dient le-
diglich zur besseren Veranschaulichung der Führungsrollenanord-
nung. Die Mover lassen sich nicht in diese Position bringen.
Analog zur Abbildung des Lieferumfangs sind die Führungsrollen in
2 1 2
der Grafik farblich gekennzeichnet.
Position
1
2
XTS
Bezeichnung
Zylindrische Führungsrolle 26 mm
Zylindrische Führungsrolle 22 mm
Stückzahl
Version: 4.0.0
2
4
