8.5.6 Mover von Drittherstellern
Version: 4.0.0
Mover von Drittherstellern nur auf parallelem Führungsschie-
nensystem montieren
Mover von Drittherstellern dürfen nur auf einem parallelen Füh-
rungsschienensystem montiert werden. Wenn die NCT-Elektronik
AT8200-2000 auf einem Mover von Drittherstellern montiert wird,
muss der Luftspalt zwischen der montierten NCT-Elektronik und Mo-
tormodul entsprechend eingestellt werden.

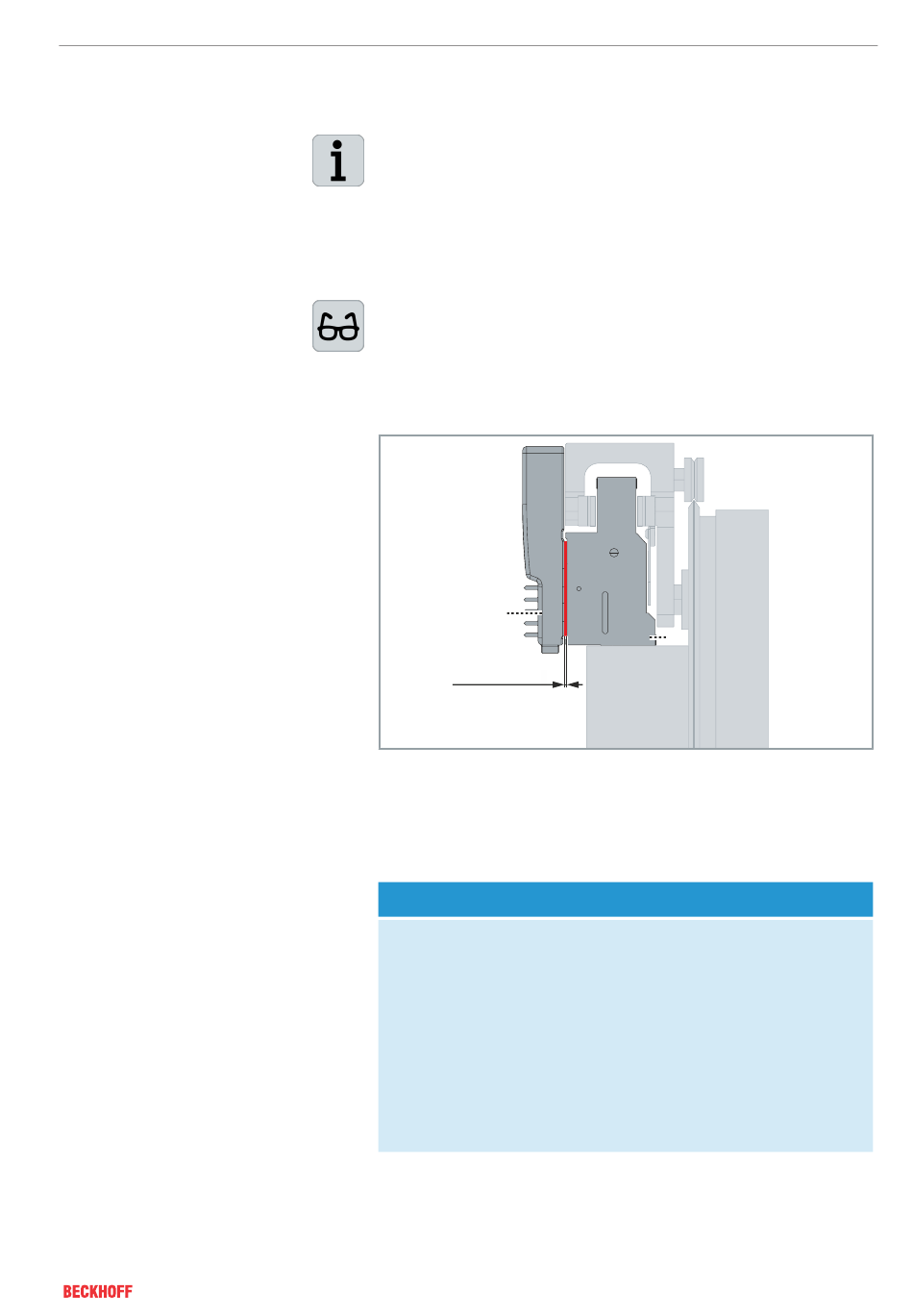

Beispiel paralleles Führungsschienensystem
In diesem Kapitel erhalten Sie Informationen zum Einstellen des
Luftspalts zwischen der NCT-Elektronik und den Motormodulen. Die
Darstellung erfolgt beispielhaft an einem parallelen Führungsschie-
nensystem eines Drittherstellers mit Motormodulen und NCT-Elek-
tronik von Beckhoff Automation. Die Komponenten von Drittherstel-
lern sind in den Grafiken mit grauen Konturen dargestellt.
1
0,85 - 1,30
Die NCT-Elektronik wird mit einer Schraube an dem Mover von
Drittherstellern montiert. Der Luftspalt zwischen der montierten
NCT-Elektronik [1] und dem Motormodul [2] muss auf 1 mm einge-
stellt werden. Der Luftspalt darf auf minimal 0,85 mm verringert und
auf maximal 1,3 mm vergrößert werden.
HINWEIS
Keine 180°-Kurvensegmente mit Option für zusätzliche Küh-
lung und Module mit NCT-Funktionalität kombinieren
Module mit NCT-Funktionalität und Mover mit NCT-Elektronik
dürfen nicht zusammen mit 180°-Kurvensegmenten mit Option
für zusätzliche Kühlung verwendet werden.
Wenn Sie Mover mit NCT-Elektronik und 180°-Kurvensegmente
mit Option für zusätzliche Kühlung verwenden, kommt es zu Be-
schädigungen an den Modulen, Movern und der NCT-Elektronik.
• Montieren Sie keine 180°-Kurvensegmente mit Option für zu-
sätzliche Kühlung und Module mit NCT-Funktionalität zusam-
men in einem System.
Weitere Informationen dazu finden Sie im Kapitel „Kurvensegmen-
te", [Seite 152].
