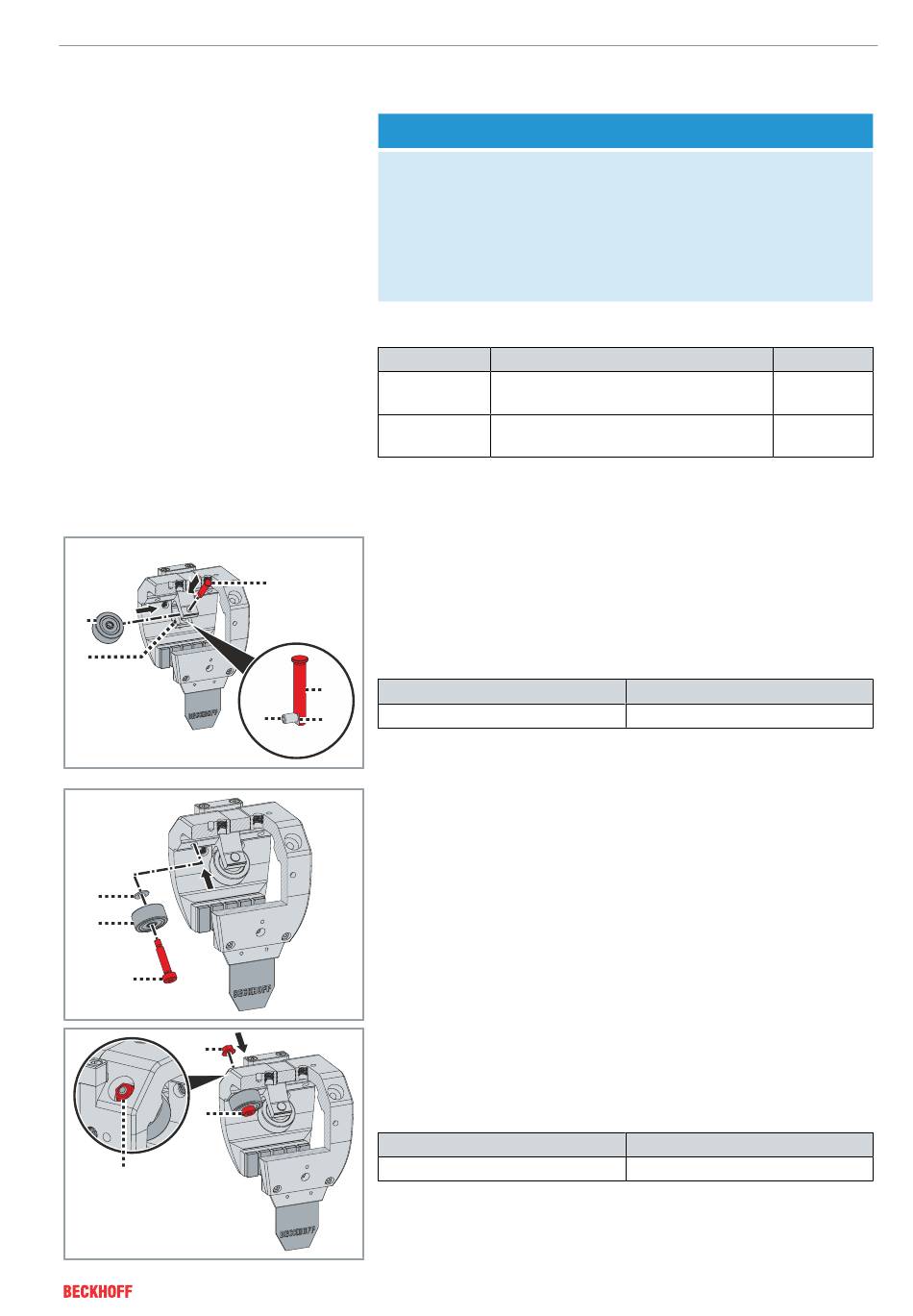

Führungsrollen montieren
1
4
3
2
1
2
1
2
Version: 4.0.0
HINWEIS
Korrekte Reihenfolge bei der Montage der Führungsrollen
beachten
Montieren Sie die Führungsrollen wie im Folgenden beschrieben
von innen nach außen.
Wenn Sie die Führungsrollen in anderer Reihenfolge montieren,
können Beschädigungen am Mover, ein zeitlicher Mehraufwand
und Schäden während des Betriebs die Folge sein.
Montagereihenfolge der Führungsrollen
Reihenfolge
A
B
Weitere Informationen zur Position der Führungsrollen finden Sie im
Kapitel „Anordnung der Führungsrollen am Mover", [Seite 251].
► Rolle [1] einsetzen und mit Lagerbolzen [2] gegen Herausfallen
sichern
2
Die Abflachung [3] am Lagerbolzen [2] muss sich auf der Seite des
Gewindestifts [4] befinden.
► Gewindestift [4] festziehen
► Anzugsdrehmomente beachten:
2
Komponenten
Gewindestift, M3 x 6
4
3
► Die zweite, untere Rolle auf die gleiche Weise montieren
► Passschulterschraube [1] mit der Rolle [2] und der Passschei-
be [3] in das Movergehäuse stecken
Falls sich die Passschulterschraube [1] nicht reibungslos durch die
Rolle [2] führen lässt, kontrollieren Sie die Rolle. Weitere Informatio-
nen finden Sie im Kapitel „Rolle prüfen", [Seite 256].
► Passschulterschraube [1] gegen Herausfallen sichern
► Passschulterschraube [1] mit dem Winkelstiftschlüssel festhalten
► Mutter [2] auf Passschulterschraube [1] schrauben
► Mutter [2] festziehen
► Anzugsdrehmomente beachten:
Komponenten
Muttern, M4
► Alle oberen Führungsrollen auf die gleiche Weise montieren
Wartungsarbeiten am Mover
Bezeichnung
Zylindrische Führungsrolle 25 mm, mit
Lagerbolzen D5 x 23 [1]
Zylindrische Führungsrolle 22 mm, mit
Passschulterschraube M4 x 20 [2]
Anzugsdrehmoment [Nm]
0,5
Anzugsdrehmoment [Nm]
3
XTS
Stückzahl
2
4
───
