Beckhoff XTS Originalbetriebsanleitung Seite 241

12.4.4 Demontage
Werkzeug demontieren
Führungsrollen demontieren
1 1
1
1
3
3
2
1
Version: 4.0.0
Beckhoff empfiehlt für einen besseren Zugang zu den Befestigungs-
schrauben der Führungsrollen das auf dem Mover montierte Werk-
zeug zu demontieren.
HINWEIS
Korrekte Reihenfolge bei der Demontage der Führungsrollen
beachten
Demontieren Sie die Führungsrollen wie im Folgenden beschrie-
ben von außen nach innen.
Wenn Sie die Führungsrollen in anderer Reihenfolge demontie-
ren, können Beschädigungen am Mover und ein zeitlicher Mehr-
aufwand die Folge sein.
Demontagereihenfolge der Führungsrollen
Reihenfolge Bezeichnung
A Zylindrische Führungsrolle 22 mm [2]
B Zylindrische Führungsrolle 26 mm [1]
Weitere Informationen zur Position der Führungsrollen finden Sie im
Kapitel „Anordnung der Führungsrollen am Mover", [Seite 240].

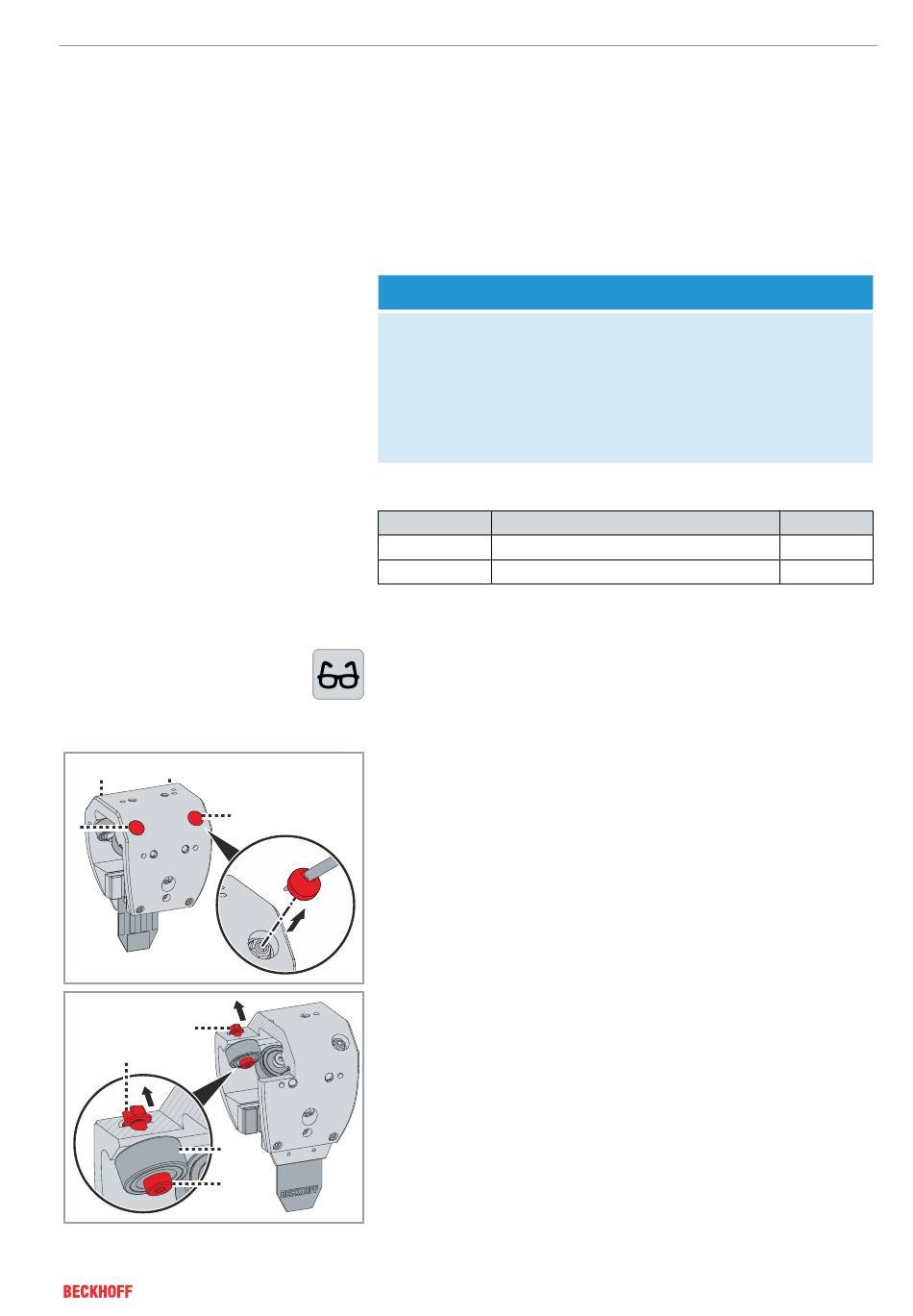

Demontage Beispiel
Die Demontage wird am Beispiel einer zylindrischen Führungsrolle
22 mm [2] beschrieben. Alle weiteren Führungsrollen werden auf die
gleiche Weise demontiert.
► Verschlussstopfen [1] einstechen und aus dem Movergehäuse
aushebeln
► Passschulterschraube [1] der Rolle [2] mit dem Winkelstiftschlüs-
sel festhalten
► Mutter [3] entfernen
XTS
Wartungsarbeiten am Mover
Stückzahl
4
2
─── 241
