12.7 Geberfahne tauschen
12.7.1 Vorbereitung
12.7.2 Demontage
1
Version: 4.0.0
Die Geberfahnen sind Bestandteil der Magnetplattensets [+] und
sind in folgenden Dicken enthalten:
• 1,0 mm
• 1,2 mm, werkseitig an Movern AT901x-x0xx-x550 montiert
• 1,4 mm
• 1,6 mm, werkseitig an Magnetplattensets AT9001-xxxx-1640
montiert
• 1,8 mm
Die montierte Geberfahne lässt sich bei Bedarf gegen eine der bei-
liegenden Geberfahnen tauschen.
Montage Beispiel
Der Austausch einer Geberfahne wird beispielhaft an einem Mover
AT9014-0070-0550 beschrieben.
Benötigtes Werkzeug
• Innensechskantschlüssel 2 mm

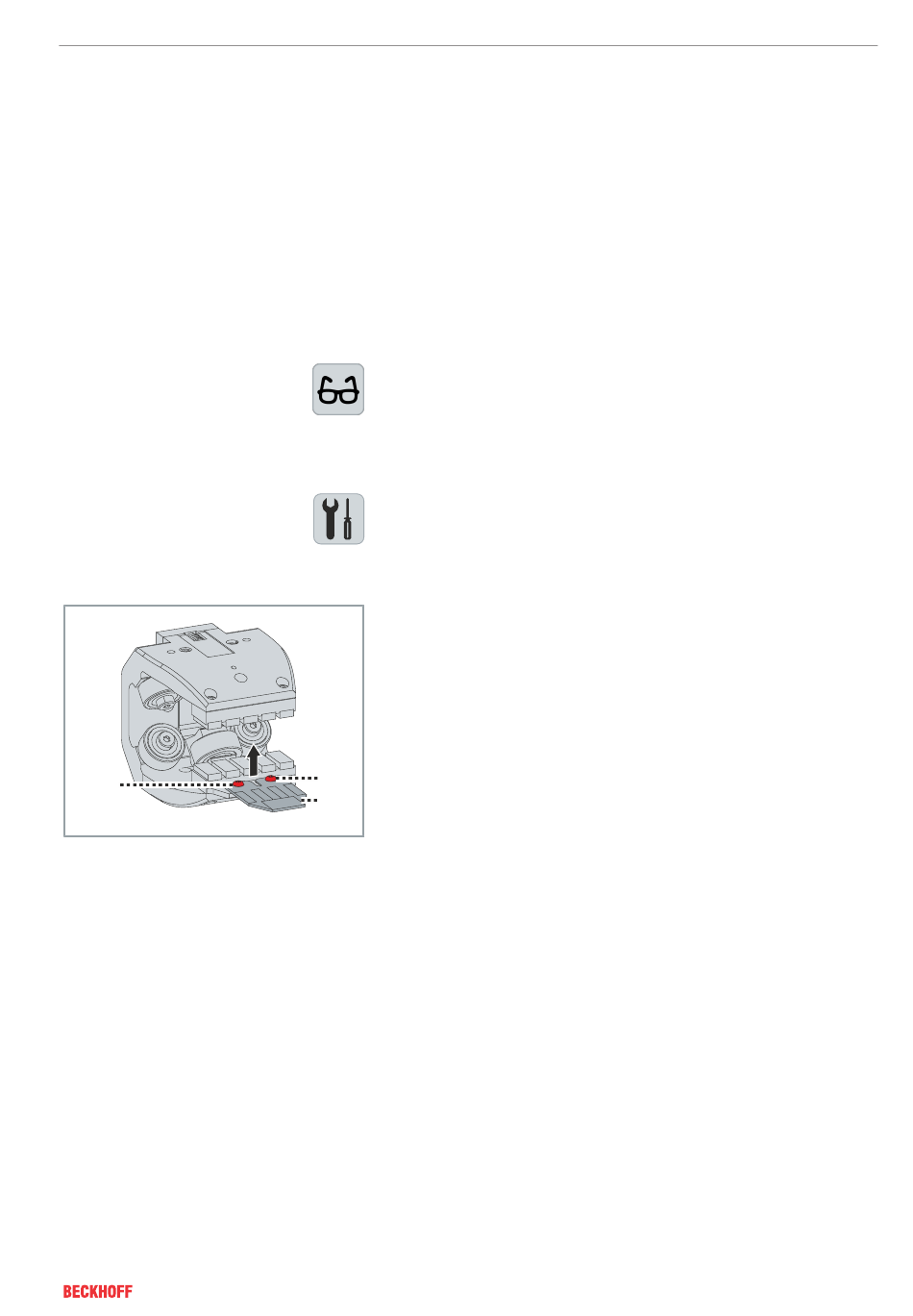

► Schrauben [1] entfernen
► Geberfahne [2] entnehmen
1
2
Wartungsarbeiten am Mover
