Mechanische Installation
3 3
1 1
154
───
HINWEIS
Schäden an den Leitungen vermeiden

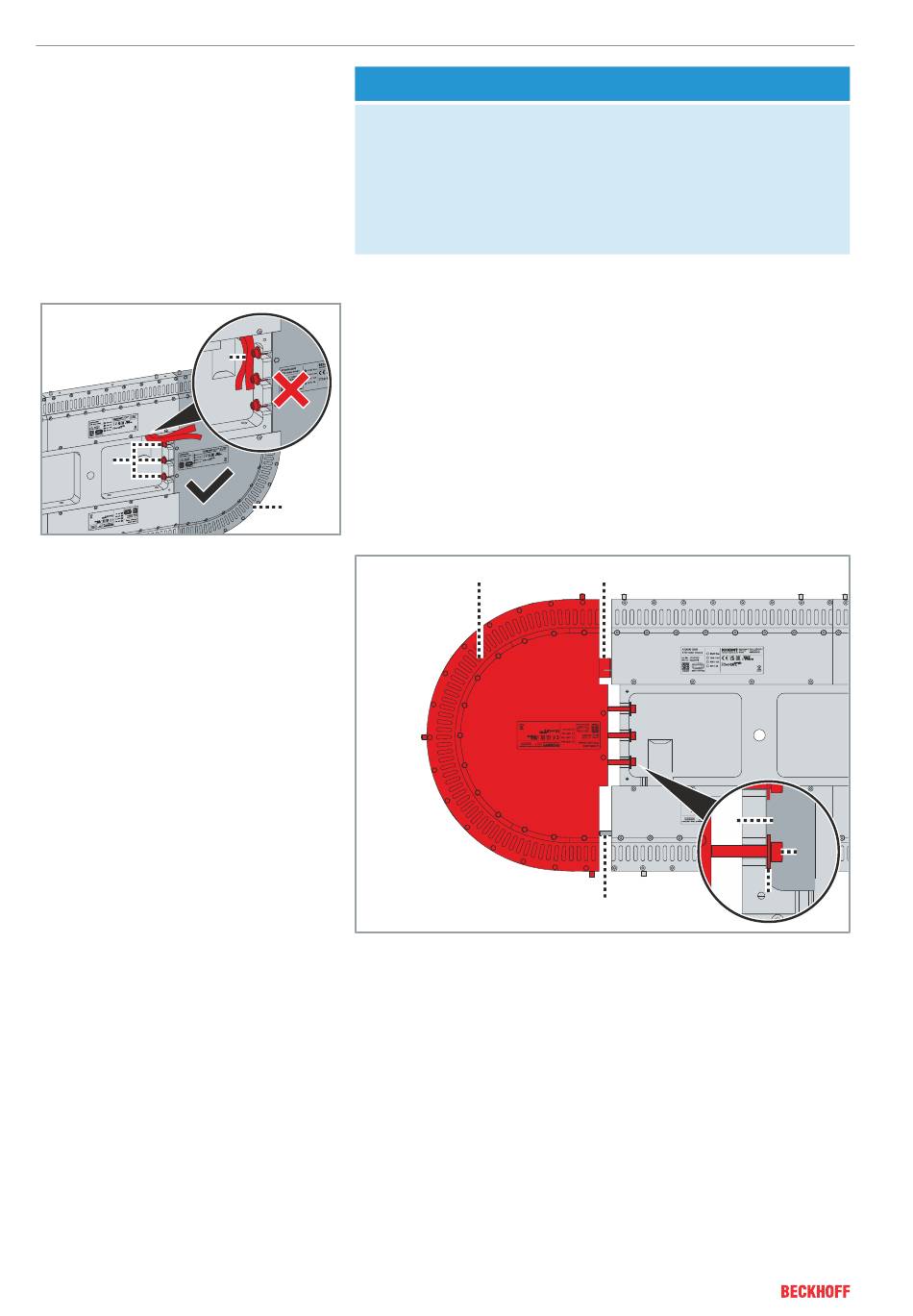

Achten Sie bei der Montage von Kurvensegmenten darauf, dass
Sie die Schrauben hinter den Leitungen am Maschinenbett ein-
setzen und befestigten.
Wenn Sie die Schrauben vor den Leitungen einsetzen, können
die Leitungen beim Befestigen gequetscht und beschädigt wer-
den.
► Schrauben [1] in das Kurvensegment [2] handfest festdrehen
Bei Modulen mit Anschlussleitungen
► Darauf achten, dass die Anschlussleitungen [3] nicht durch die
Schraube gequetscht oder beschädigt werden
2
Beim Einsetzen des Kurvensegments [1] muss darauf geachtet wer-
den, dass die Verbinderkarte [2] im oberen geraden Modul einrastet
und der Passstift  [3] des unteren geraden Moduls im Kurvenseg-
ment positioniert wird. Der Schraubenkopf [4] und die Unterlegschei-
be [5] müssen sich innerhalb der Aussparung [6] am Maschinenbett
befinden.
XTS
1
2
3
6
4
4
5
5
Version: 4.0.0
