INGRESSI DI ATTIVAZIONE
La centrale 900CT-201 dispone di due ingressi di attivazione,
la cui funzione dipende dalla modalità di funzionamento
programmata (Vedere la voce St.rt del menu di
programmazione):
• Modalità standard: un comando sul primo ingresso provoca
l'apertura totale di entrambe le ante (start); un comando sul
secondo ingresso provoca l'apertura parziale della sola
anta 1 (start pedonale).
• Modalità Apri/Chiudi e Uomo Presente: un comando sul
primo ingresso comanda sempre l'apertura e un comando
sul secondo ingresso comanda sempre la chiusura.
Nella modalità Apri/Chiudi il comando è di tipo impulsivo,
cioè un impulso provoca la totale apertura o chiusura del
cancello.
Nella modalità Uomo Presente il comando è di tipo
monostabile, cioè il cancello viene aperto o chiuso fintanto
che il contatto è chiuso e si arresta immediatamente se
il contatto viene aperto.
• Modalità Orologio: è analoga alla modalità standard, ma il
cancello rimane aperto (completamente o parzialmente)
finanto che il contatto rimane chiuso sull'ingresso;
quando il contatto viene aperto inizia il conteggio del
tempo di pausa, scaduto il quale il cancello viene richiuso.
Questa funzione permette di programmare nell'arco della
giornata le fasce orarie di apertura del cancello, utilizzando
un timer esterno. E' indispensabile abilitare la richiusura
automatica.
In tutte le modalità, gli ingressi devono essere collegati a
dispositivi con contatto normalmente aperto.

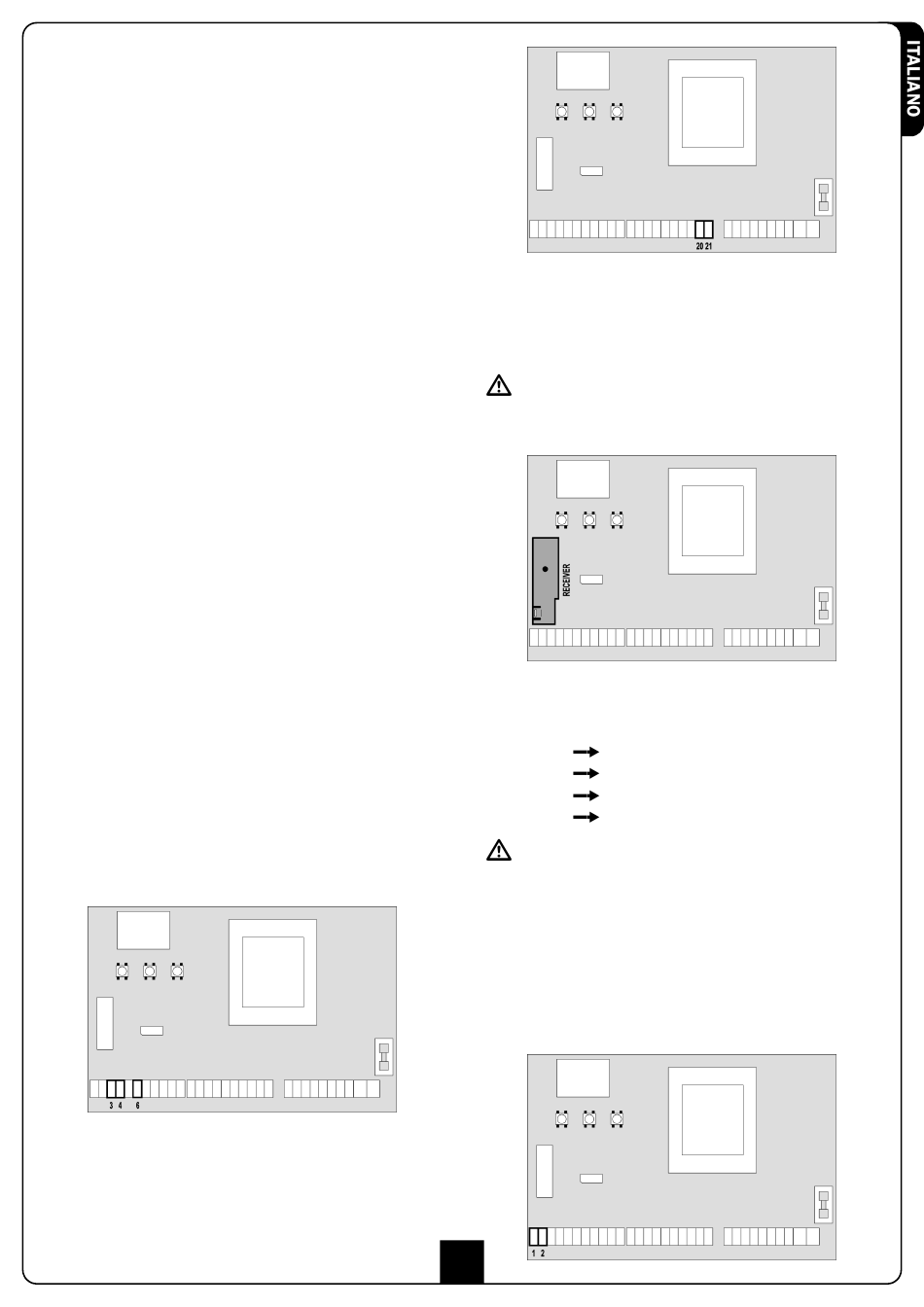

Collegare i cavi del dispositivo che comanda il primo ingresso
tra i morsetti 3 e 6 della centrale.
Collegare i cavi del dispositivo che comanda il secondo
ingresso tra i morsetti 4 e 6 della centrale.
La funzione associata al primo ingresso può essere attivata
anche premendo il tasto UP al di fuori del menu di
programmazione, o mediante un telecomando memorizzato sul
canale 1 (vedere le istruzioni del ricevitore 900RXI-44 /
900RXI-44R).
La funzione associata al secondo ingresso può essere attivata
anche premendo il tasto DOWN al di fuori del menu di
programmazione, o mediante un telecomando memorizzato sul
canale 2.
SERRATURA
E' possibile montare sul cancello una elettroserratura per
assicurare una buona chiusura delle ante.
Utilizzare una serratura a 12V.
Collegare i cavi della serratura ai morsetti 20 e 21 della centrale.
RICEVITORE AD INNESTO
La centrale 900CT-201 è predisposta per l'innesto di un
ricevitore della serie 900RXI-44 / 900RXI-44R con architettura
super-eterodina ad elevata sensibilità.
ATTENZIONE: Prima di eseguire le seguenti operazioni
disalimentare la centrale di comando. Porre la massima
attenzione al verso di innesto dei moduli estraibili.
Il modulo ricevitore 900RXI-44 / 900RXI-44R ha a disposizione
4 canali ad ognuno dei quali è associato un comando della
centrale 900CT-201:
• CANALE 1 START
• CANALE 2 START PEDONALE
• CANALE 3 STOP
• CANALE 4 USCITE MODULI OPZIONALI
ATTENZIONE:
• Per la programmazione dei 4 canali e delle logiche di
funzionamento leggere attentamente le istruzioni allegate al
ricevitore 900RXI-44 / 900RXI-44R.
ANTENNA ESTERNA
Si consiglia di utilizzare l'antenna esterna per garantire la
massima portata radio.
Collegare il polo caldo dell'antenna al morsetto 1 della centrale
e la calza al morsetto 2.
