1
Positivo antena.
2
Malla antena.
Comando de apertura para la conexión de
3
dispositivos tradicionales de comando N.A.
Comando de apertura peatonal para la conexión de
4
dispositivos tradicionales de comando N.A.
5
Comando de stop. Contacto N.C.
6
Común (-).
7
Fotocélulas del tipo 1. Contacto N.C.
8
Fotocélula del tipo 2. Contacto N.C.
9
Bandas del tipo 1 (fijas). Contacto N.C.
10
Bandas del tipo 2 (en movimiento). Contacto N.C.
11
Común (-).
12
Final de carrera en apertura de la hoja 1. Contacto N.C.
13
Final de carrera en cierre de la hoja 1. Contacto N.C.
14
Final de carrera en apertura de la hoja 2. Contacto N.C.
15
Final de carrera en cierre de la hoja 2. Contacto N.C.
16
Común (-).
Salida alimentación 24 VAC para fotocélulas y otros
17 - 18
accesorios.
18 - 19
Alimentación TX fotocélulas para Test funcional.

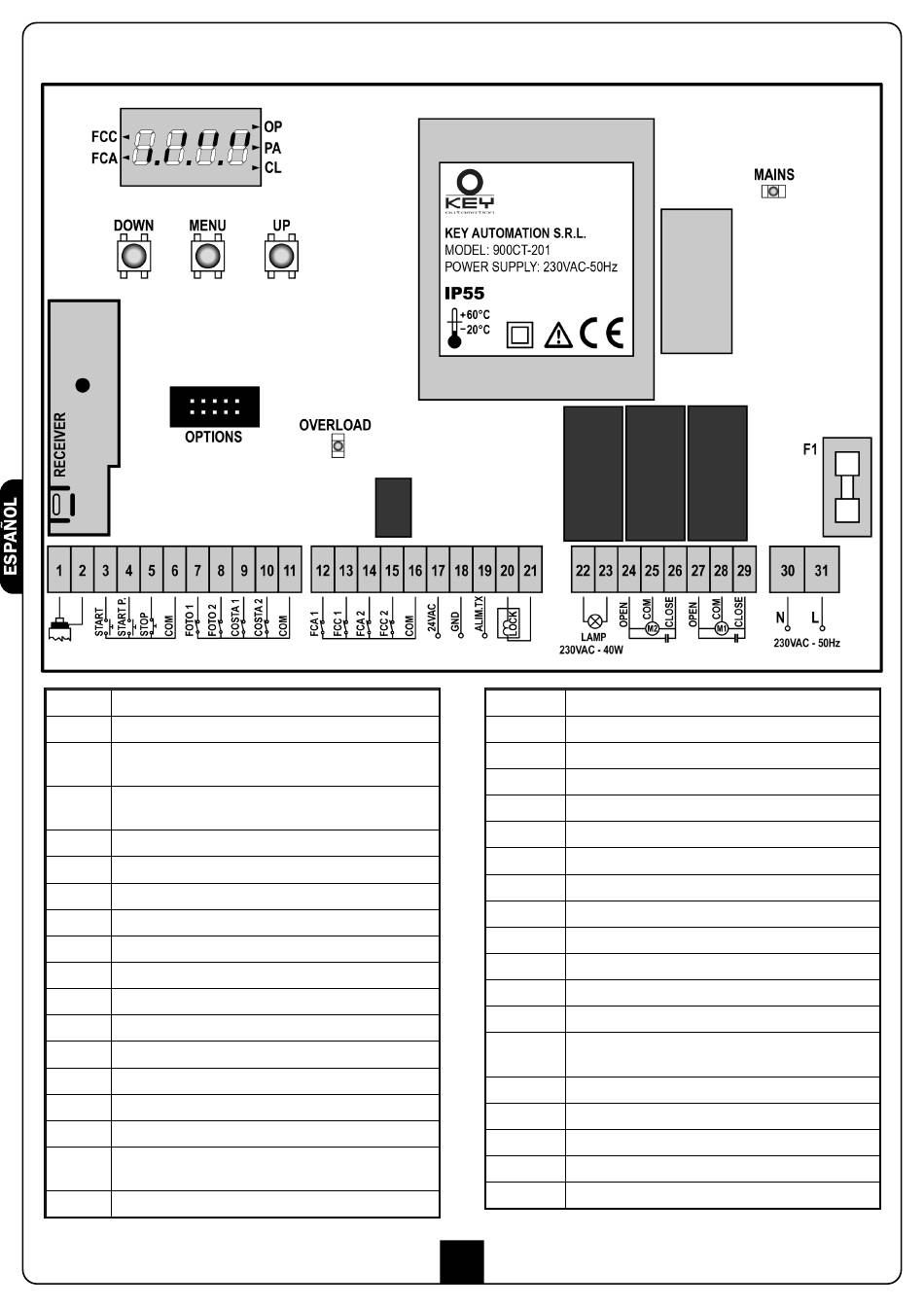

TABLA CONEXIONES ELECTRICAS
20 - 21
22 - 23
24
25
26
27
28
29
30
31
F1
OPTIONS
MAINS
OVERLOAD
FCC
FCA
OP
PA
CL
118
Electrocerradura 12VAC
Lámpara de señalización 230VAC - 40W
Apertura motor 2
Común motor 2
Cierre motor 2
Apertura motor 1
Común motor 1
Cierre motor 1
Neutro alimentación 230VAC
Fase alimentación 230VAC
5A
Conector para modulos opcionales
Señala que el quadro está alimentado
Señala que hay una sobrecarga en la
alimentación de los accesorios
Señala la activación del final de carrera en cierre
Señala la activación del final de carrera en apertura
Apertura en curso
Pausa (puerta abierta)
Cierre en curso
