Key Automation 900CT-101 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für 900CT-101:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 57

Quicklinks

Diese Anleitung herunterladen
CENTRALE DIGITALE PER IL COMANDO DI UN MOTORE
I
SCORREVOLE 230V
DIGITAL CONTROL UNIT FOR THE CONTROL OF A 230V
GB
SLIDING MOTOR
ARMOIRE DE COMMANDE DIGITALE POUR LE CONTROLE
F
D'UN MOTEUR COULISSANT A 230V
DIGITALE STEUERUNG FUER DIE BEWEGUNG ENES
D
SCHIEBETORS 230V
CUADRO DE MANIOBRAS DIGITAL PARA UN MOTOR POR
E
PUERTAS CORREDERAS 230V
KEY AUTOMATION S.R.L.
Via S. Urbano, 7 - 31010 Pianzano di Godega S.Urbano (TV) ITALY
tel. +39 - 0421 307456
fax +39 - 0421 65698
info@keyautomation.it
www.keyautomation.it

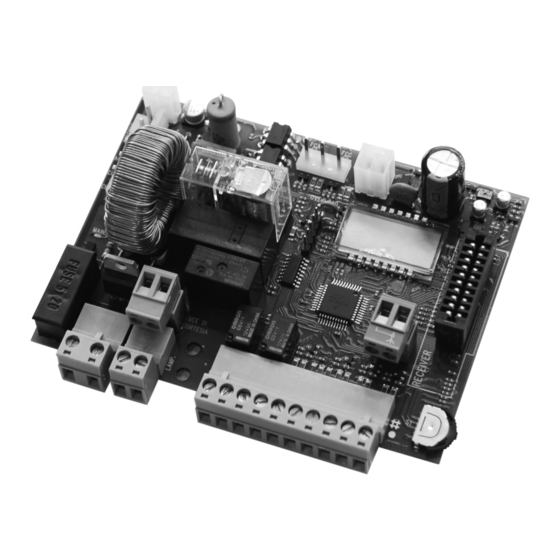

900CT-101
(Pr. 2.0)
IL n.230-K
EDIZ. 18/10/2006

Werbung

loading

Verwandte Anleitungen für Key Automation 900CT-101

Inhaltszusammenfassung für Key Automation 900CT-101

  • Seite 1 KEY AUTOMATION S.R.L. Via S. Urbano, 7 - 31010 Pianzano di Godega S.Urbano (TV) ITALY tel. +39 - 0421 307456 fax +39 - 0421 65698 IL n.230-K info@keyautomation.it www.keyautomation.it EDIZ. 18/10/2006 900CT-101 (Pr. 2.0) CENTRALE DIGITALE PER IL COMANDO DI UN MOTORE...
  • Seite 57 FUNKTIONSÜBERSICHT 900CT-101 ........
  • Seite 58 Sie sich an unser Kundendienst. Steuerung 900CT-101 mit der durch die EG-Richtlinie 93/68/EEC, 73/23/EEC, festgelegten wesentlichen Die Firma KEY Automation behält sich das Recht vor, das Erfordernissen. Für die Konformität-skontrolle wurden die Produkt ohne vorherige Ankündigungen abzuändern; die folgenden technischen Normen angewandt: Übernahme der Haftung für Schäden an Personen oder...
  • Seite 59 Zubehöre). Die Kabel an die Klemmen K7 und K9 anschließen ANTRIEBE Die Steuereinheit 900CT-101 ist in der Lage, einen asynchronen Wechselstrommotor zu steuern. Der Antrieb ist schon verbunden FOTOZELLEN mit dem passenden Anschluss, den Sie im Bild sehen können.
  • Seite 60 EMPFINDLICHE RIPPEN AKTIVIERUNGSEINGÄNGE Die Steuerzentrale 900CT-101 ist mit einem Eingang zur Die Steuerung 900CT-101 verfügt über zwei Steuerung der Sicherheitsrippen ausgestattet; der Einsatz der Aktivierungseingänge, deren Funktion vom programmierten Schutzleiste umkehrt die Bewegung für 3 Sekunden. Diese Funktionsmodus abhängt (Siehe Punkt St.rt des Funktion kann nur bei der Öffnung, nur bei der Schließung...
  • Seite 61 Die Steuertafel zeigt den Status der Kontakte am EINSTECKEMPFÄNGER Klemmenbrett, sowie der Programmiertasten an: Leuchtet das Die Steuerung 900CT-101 ist zum Einstecken eines Empfängers vertikale Segment rechts oben, ist der Kontakt geschlossen; der Serie 900RXI-44 mit einem hoch empfindlichen leuchtet das vertikale Segment unten, ist er geöffnet Superüberlagerungsempfängermodul ausgestattet.
  • Seite 62 In vorliegendem Abschnitt werden die einzelnen Schritte der Konfigurationsprozedur aller Funktionsparameter der • Zeiten über 10 Minuten werden in folgendem Format Steuereinheit 900CT-101 beschrieben. Man kann eine vollständige Konfiguration der Steuerung durchführen, indem angezeigt: man alle Konfigurationsschritte ausführt oder man wählt nur einzelne Optionen von Interesse.
  • Seite 63 Laden der Defaultwerte Man kann den Wert aller Menüoptionen auf einen Standardwert (siehe zusammenfassende Tabelle am Ende) mit einem einzigen Befehl zurückstellen. Es stehen zwei Wertesets zur Verfügung: Die letzte Konfiguration bleibt gültig (wenn die Steuerung neu ist, gibt es im Speicher die Standardwerte). Die Standardwerte werden eingegeben Nach dem Laden der Defaultwerte kann man die anderen Menüoptionen durchlaufen und einzeln jeden Parameter ändern.
  • Seite 64 Vorabblinkzeit Vor jeder Torbewegung wird die Blinkvorrichtung über die Zeit t.PrE aktiviert, um eine kurz bevorstehende Bewegung anzukündigen. Leistung Motor Diese Menüoption ermöglicht das Regulieren der Leistung von Motor. Der angezeigte Wert stellt den Prozentsatz der maximalen Motorleistung dar. Anlauf Wenn das Tor fest steht und im Begriff ist, sich zu bewegen, unterliegt es einer Anlaufsträgheit, folglich besteht im Fall besonders schwerer Schiebentore das Risiko, dass letztere sich nicht oder sehr schwer in...
  • Seite 65 Start während dem Öffnen Diese Menüoption ermöglicht es, das Verhalten der Steuerung festzulegen, wenn während der Öffnungsphase ein Startbefehl erteilt wird. PAUS Das Tor stoppt und geht in Pausenstellung. ChiU Das Tor beginnt auf der Stelle mit dem Schließvorgang Das Tor setzt den Öffnungsprozess fort (der Befehl wird ignoriert).
  • Seite 66 Durchgang) vor den Photozellen sofort stoppt. Wenn die automatische Schließung angelegt ist, wird der Wert Ch.tr. als Pausenzeit eingestellt. Innenbeleuchtung Dank des Ausgangs COURTESY LIGHT ermöglicht die Steuerzentrale 900CT-101 den Anschluss einer Vorrichtung (zum Beispiel Innenbeleuchtung oder Gartenbeleuchtung), die automatisch oder mittels Betätigung der entsprechenden Sendertaste gesteuert wird.
  • Seite 67 Blinkvorrichtung in Pause Normalerweise funktioniert die Blinkvorrichtung nur während der Torbewegungen. Wenn diese Funktion aktiviert ist, funktioniert die Blinkvorrichtung auch während der Pausenzeit. Funktion der Start-Eingänge Diese Menüoption ermöglicht es, den Funktionsmodus der Eingänge zu wählen (siehe Abschnitt Aktivierungseingänge): StAn Standardfunktion der Start- und Start Fußgänger-Eingänge entsprechend den Menüeinstellungen.
  • Seite 68 Eingang Fotozellen Diese Menüoption ermöglicht es, den Eingang für die Fotozellen (siehe Abschnitt Installation). Eingang deaktiviert (die Steuerung ignoriert diesen). Es ist keine Überbrückung mit dem Gemeinsamen notwendig. CF.CH Eingang auch bei stehendem Tor aktiv: das Öffnungsmanöver beginnt nicht, wenn die Fotozelle unterbrochen ist. Eingang nur beim Schließen aktiviert.
  • Seite 69 Eingang Endanschlag Die Steuerzentrale ermöglicht den Anschluss von zwei mechanischen Endanschlägen (normalerweise geschlossener Kontakt), die von der Torbewegung aktiviert werden und der Steuerzentrale die Position des vollständigen Öffnens oder Schließens melden. Eingänge deaktiviert (die Steuerzentrale ignoriert diese). Es ist keine Überbrückung mit dem gemeinsamen notwendig. StoP Eingänge aktiviert: das Tor stoppt am Endanschlag.
  • Seite 70 Änderungen abgeschlossen: Ende Programmierung. DIE EINSTELLUNGEN WERDEN GESPEICHERT: DIE ZENTRALE IST BETRIEBSBEREIT ABLESEN DES ZYKLUSZÄHLERS Die Steuerung 900CT-101 zählt die vollständig ausgeführten Öffnungszyklen des Tores und zeigt nach einer voreingestellten Torbewegungsanzahl (Bewegungszyklen) die Notwen-digkeit einer Wartung an. Zwei Zähler sind verfügbar: •...
  • Seite 71 Einstellung des Menüs t.rAL und vom Moment Es bedeutet, dass der Test der triac nicht bestanden wurde. ab, in dem das Hindernis erkannt wird. Vor dem Einsenden zur Reparatur an KEY Automation bzw. dem Vertragspartner vergewissern vergewissern Sie sich, dass der Verzögerung deaktiviert Motor bei einem Test korrekt angeschlossen sind.
  • Seite 72 FUNKTIONSÜBERSICHT 900CT-101 MEMO DISPLAY DATEN BESCHREIBUNG DEFAULT DATEN - Die letzte Konfiguration bleibt gültig (wenn die Steuerung neu ist, gibt dEF. es im Speicher die Standardwerte) - Die Standardwerte werden eingegeben t.AP 0.0" ÷ 2.0' Öffnungszeit 22.5" t.APP 0.0" ÷ t.AP Zeit für partielle Öffnung (Fußgängerzugang)
  • Seite 73 FUNKTIONSÜBERSICHT 900CT-101 MEMO DISPLAY DATEN BESCHREIBUNG DEFAULT DATEN StoP Eingang STOP - Der Eingang ist gesperrt: Der Befehl STOP wird ignoriert - Der Befehl STOP hält das Tor an, beim nächsten Befehl START nimmt ProS das Tor die Bewegung in der entgegenge setzten Richtung auf - Der Befehl STOP hält das Tor an, beim nächsten Befehl START nimmt...
  • Seite 74 ELEKTRISCHÄSVERBINDUNGSTABELLE Zentrale Antenne B1 - B2 Innenbeleuchtung 230VAC Entstörung Antenne Öffnung Motor Öffnungsbefehl für die Anschlüsse der traditioneller Gemeinsames Motore Steuervorrichtungen mit NO-kontakt Schließen Motore Öffnungsbefehl Fußgängerdur-chgang für die B3 - B4 Blinkvorrichtung 230VAC - 40W Anschlüsse der traditioneller Steuervorrichtungen mit NO-kontakt Phase Versorgung 230VAC / 120VAC Befehl STOP .
  • Seite 94 KEY AUTOMATION S.R.L. Via S. Urbano, 7 - 31010 Pianzano di Godega S.Urbano (TV) ITALY tel. +39 - 0421 307456 fax +39 - 0421 65698 info@keyautomation.it www.keyautomation.it...
