INSTALLATION
L'installation de l'armoire des dispositifs de sécurité et des
accessoires doit être faite avec l'alimentation débranchée.
ALIMENTATION

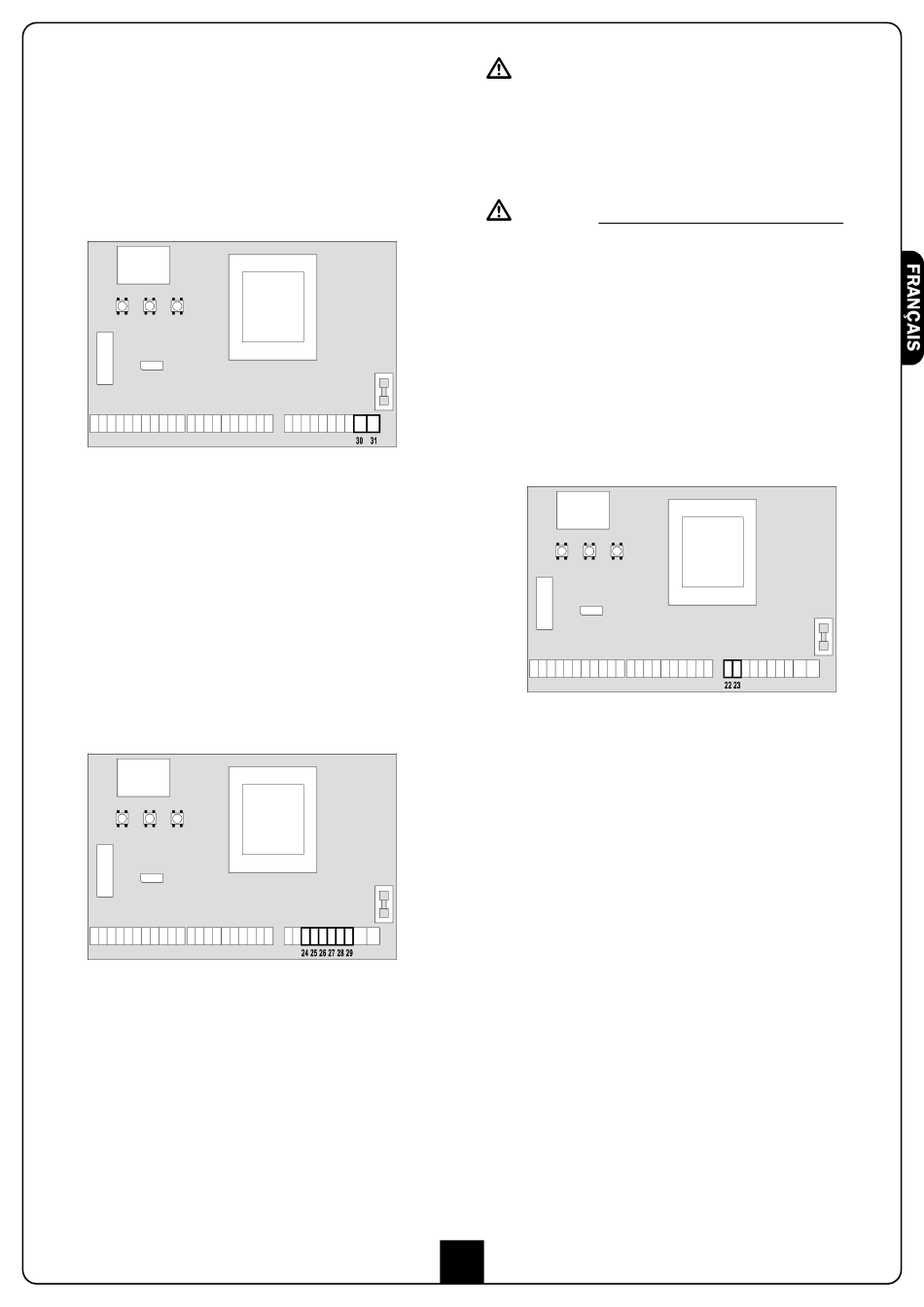

L'armoire doit être alimenté en 230V 50 Hz, protégé avec
interrupteur magnéto-thermique différentiel conforme aux
normes de loi en vigueur Brancher les câbles d'alimentation
aux bornieres 30 et 31 de l'armoire 900CT-201.
MOTEURS
L'armoire 900CT-201 peut piloter un ou deux moteurs
asynchrone en courant alternée. Si l'armoire doit commander
un seul moteur, il faut le brancher aux bornieres concernano le
moteur 1.
Brancher les câbles du moteur 1 de façon suivante:
• Câble pour l'ouverture au borne 27
• Câble pour la fermeture au borne 29
• Câble commun de retour au borne 28
Brancher les câbles du moteur 2 (s'il existe) de façon suivante:
• Câble pour l'ouverture au borne 24
• Câble pour la fermeture au borne 26
• Câble commun de retour au borne 25
CONTROLE DU DECALAGE DES VANTAUX
Si le décalage des vantaux est nécessaire, il faut relier le
moteur qui s'ouvre en premier sur l'entrée MOTEUR 1 et régler
les temporisations de décalage à l'ouverture et à la fermeture
à l'aide des paramètres r.AP et r.Ch.
Si la centrale détecte que le moteur 1 est arrivé en premier en
position fermeture, le portail se ré ouvre légèrement de
manière à ce que la fermeture suivante se fasse dans l'ordre
correct.
Si le temps de décalage à la fermeture (r.Ch) est programmé à
zéro, la centrale ne contrôle pas l'ordre d'arrivée des vantaux.
(exemple: double portail coulissant face à face).
ATTENTION:
• S'il n'est déjà pas présent à l'intérieur, il faut installer un
condensateur de démarrage pour chaque moteur; brancher
le condensateur pour le moteur 1 entre les bornes 27 et 29
et le condensateur pour le moteur 2 (s'il est présente) entre
le bornes 24 et 26.
• Si le moteur 2 n'est pas branché, mettre à zéro le menu tAP2.
ATTENTION (EMPLOI DE MOTEURS HYDRAULIQUES):
• Si on emploi des moteurs hydrauliques, les fonctions
suivantes pourraient NEPAS fonctionner correctement:
Démarrage doux, ralentissement et capteur obstacles. Dans
ce cas, les fonctions doivent être des-habilitées par le menu.
• Lire attentivement la procédure de auto-apprentissage temps
travails décrite au paragraphe "CONFIGURATION RAPIDE",
faisant très attention aux points ou il est décrite la
procédure à suivre en cas de Capteur obstacles désactivé.
CLIGNOTANT
L'armoire 900CT-201 prévoit l'emploi d'un clignotant à 230V
40W avec intermittence interne. Brancher les câbles du
clignotant aux bornes 22 et 23 de l'armoire.
PHOTOCELLULE
Selon les bornes ou on branche les cellules, l'armoire le
repartit en deux catégories :
• Photocellules type 1: sont installées sur la coté interne du
portail et sont actives soit pendant l'ouverture que la
fermeture. En cas d'intervention des cellules type 1,
l'armoire arrête les vantaux : quand le jet est dégagé,
l'armoire ouvre complètement le portail.
• Photocellules type 2: sont installées sue la coté externe du
portail et sont actives seulement pendant la fermeture. En
cas d'intervention de la cellule de type 2, l'armoire re-ouvre
immédiatement le portail, sans attendre le débrouillage.
L'armoire 900CT-201 fournit une alimentation à 24VAC pour
les cellules et peut exécuter un test du fonctionnement avant
de commencer l'ouverture du portail . Les bornes
d'alimentation pour les Cellules sont protégés par un fusible
électronique que coupe la courant en cas de surcharge.
• Brancher les câbles d'alimentation des émetteurs des
cellules entre les bornes 19 et 18 de la centrale
• Brancher les câbles d'alimentation des récepteurs des
cellules entre ls bornes 17 et 18 de la centrale
• Brancher la sortie des récepteurs des cellules de type 1
entre les bornes 7 et 11 de la centrale et la sortie des
récepteurs des cellules de type 2 entre les bornes 8 et 11
de la centrale.
Utiliser les sorties avec contact normalement fermé.
51
